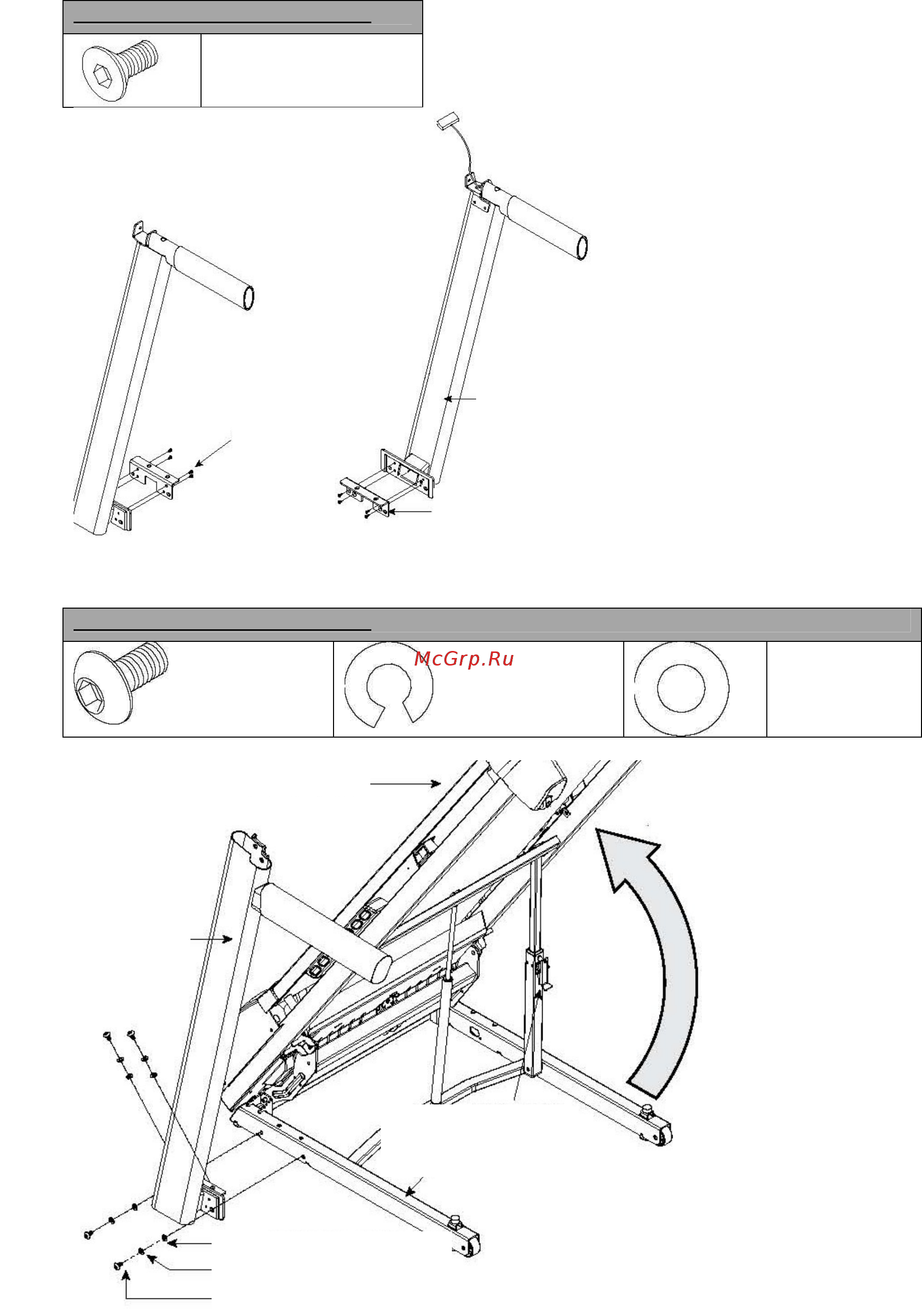

СБОРКА ТРЕНАЖЕРА
ШАГ 1
СБОРОЧНЫЙ КОМПЛЕКТ № 1:
Болт
10 мм.
Кол-во - 8
A. Откройте сборочный комплект №1.
B. Разрежьте желтые ленты.
C. Зафиксируйте левую втулку на левой
стойке консоли с помощью 4 болтов.
D. Зафиксируйте правую втулку на правой
сойке с помощью 4 болтов.
Стойка
консоли
Болт
Вт
у
лка
ШАГ 2
СБОРОЧНЫЙ КОМПЛЕКТ № 2:
Болт (А)
20 мм.
Кол-во - 4
Пружинная
шайба (В)
15 мм
Кол-во - 4
Плоская
шайба (С)
15 мм
Кол-во - 4
A. Поднимите деку и
зафиксируйте ее замком.
Удалите все лишние части,
чтобы они не мешали вам во
время сборки.
B. Откройте сборочный
комплект №2.
C. Сохраняя деку в поднятом
положении, установите
левую стойку консоли на
основу рамы, закрепив 4
болтами (а), 4 пружинными
шайбами (b) и 4 плоскими
шайбами (с)
Д
ека
Левая стойка
консоли
Защелка
Основная рама
Плоская шайба (С)
Пружинная шайба (В)
Болт (А)
