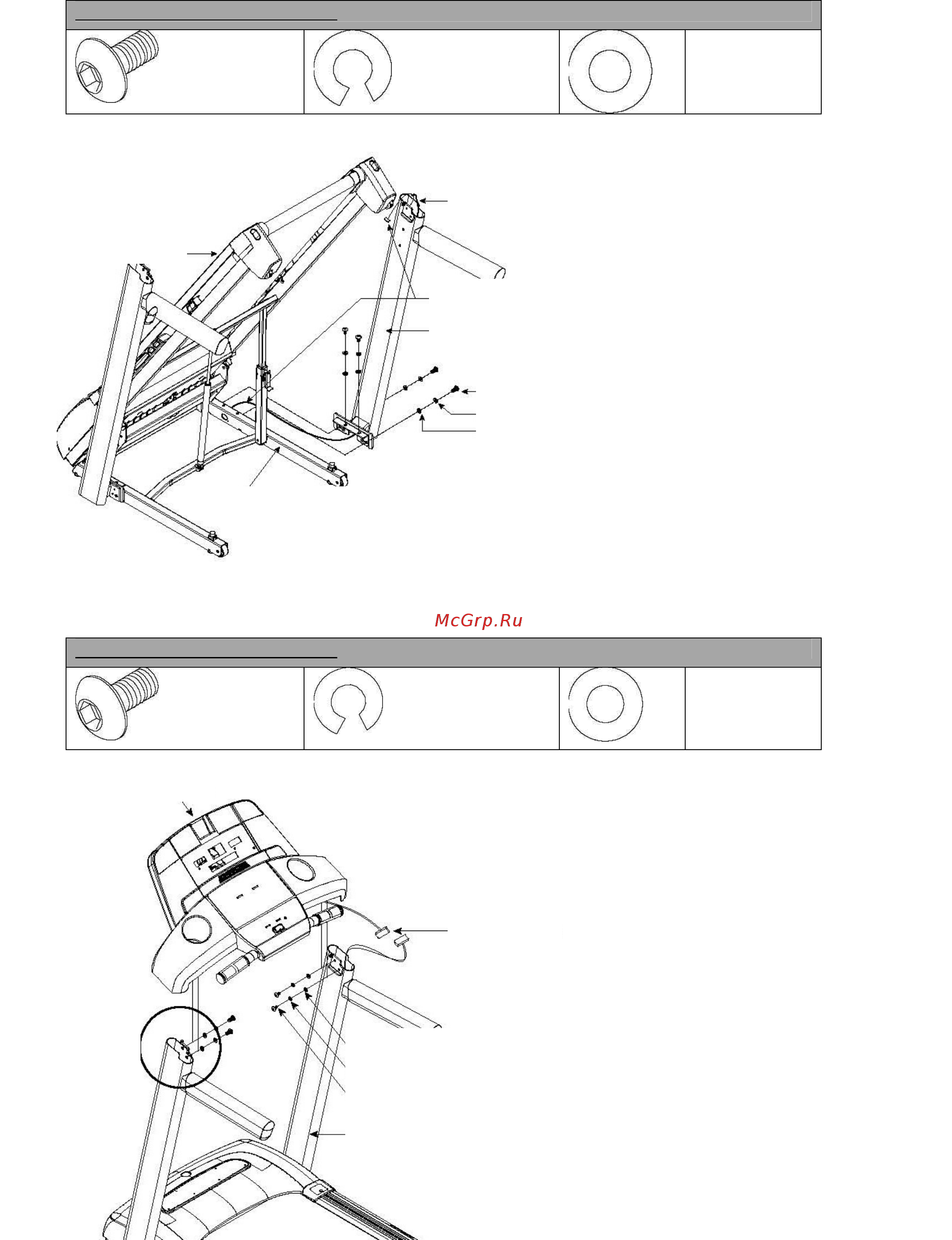

ШАГ 3
СБОРОЧНЫЙ КОМПЛЕКТ № 3:
Болт (А)
20 мм.
Кол-во - 4
Пружинная
шайба (В)
15 мм
Кол-во - 4
Плоская
шайба (С)
15 мм
Кол-во - 4
A. Откройте сборочный комплект №3.
B. Проденьте выводной провод через
правую стойку консоли. После того как
выводной провод продет, консольный
кабель должен быть расположен в
верхней части стойки. Разъедините и
удалите выводной провод.
C. Сохраняя деку в поднятом положении,
установите правую стойку консоли на
основу рамы, закрепив 4-мя болтами
(а), 4-мя пружинными ша
йбами (b) и 4-
мя плоскими шайбами (с).
ПРИМЕЧАНИЕ: Не пережмите
провода во время установки
правой стойки консоли.
Выводной провод
Дека
ШАГ 4
СБОРОЧНЫЙ КОМПЛЕКТ № 4:
Болт (D)
20 мм.
Кол-во - 4
Пружинная
шайба (В)
15 мм
Кол-во - 4
Плоская
шайба (С)
15 мм
Кол-во - 4
A. Опустите деку, нажав на ножную
защелку.
B. Откройте пакет с деталями № 4.
C. Аккуратно установите консоль на
стойки консоли. Закрепите левую
часть с помощью 2-ух болтов (d), 2-
ух пружинных шайб (b) и 2-ух
плоских шайб (с).
D. Соедините консольные кабели и
поместите внутрь стойки во
избежание возможных повреждений.
E. Закрепите правую часть с помощью
2-ух болтов (d), 2
-ух пружинных
шайб (b) и 2-ух плоских шайб (с).
ПРИМЕЧАНИЕ: Не пережмите
провода во время установки
стоек.
Консоль
Кабель
консоли
Плоская шайба (С)
Пружинная шайба (В)
Болт (D)
Стойка консоли
Сначала
соберите
левую сторону
Основная
р
ама
Болт (А)
Пружинная шайба (В)
Плоская шайба (С)
Кабель консоли
Правая стой
ка консоли
