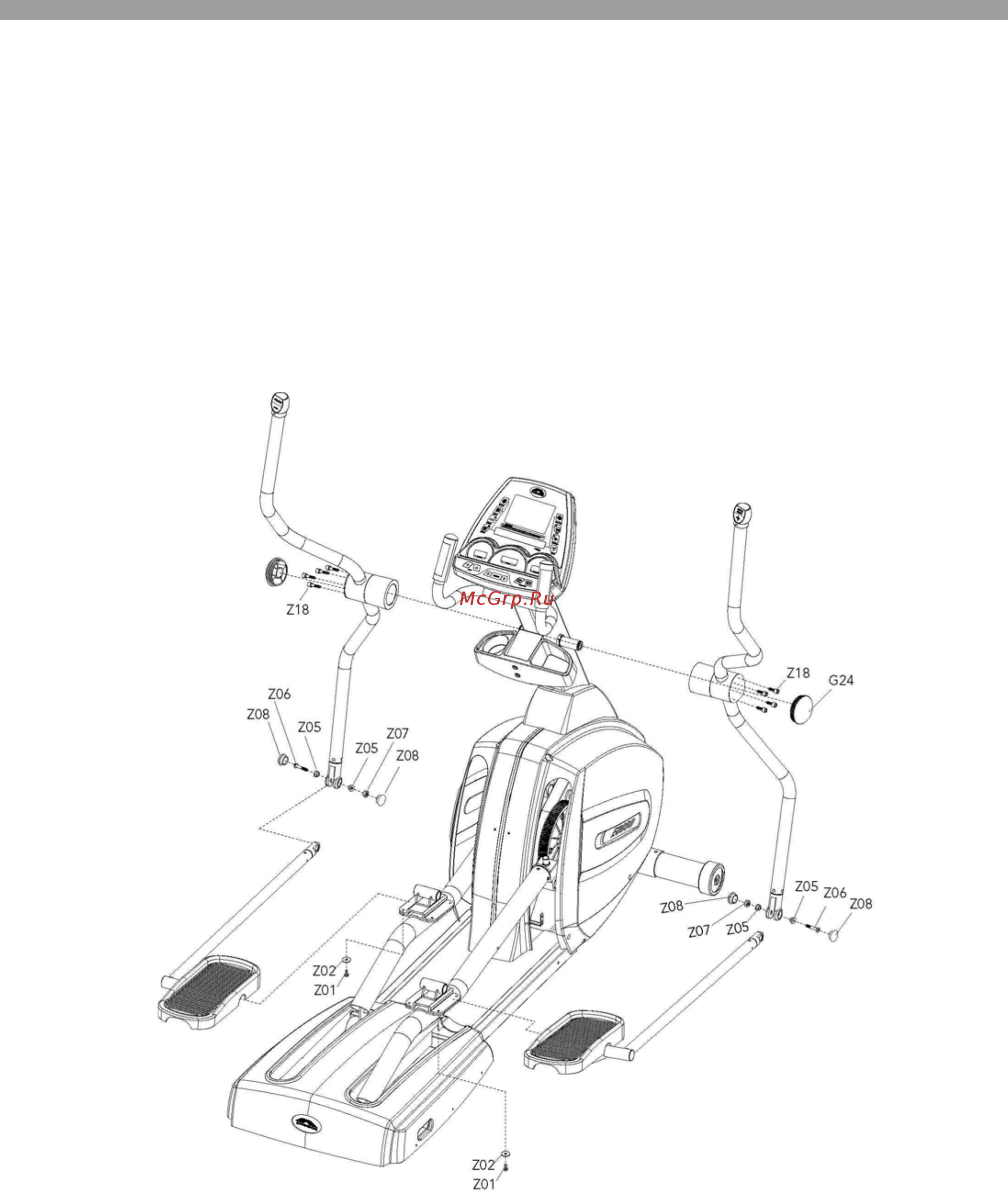

ЭЛЛИПТИЧЕСКИЙ ЭРГОМЕТР E8000(MX-E1X)

ШАГ 4

1). Прикрепите подвижные поручни (R) и (L) к стойке консоли с помощью винтов (Z18) и

вставьте заглушки.

2). Закрепите соединительные спицы (R) и (L) на рычагах педалей с помощью винтов (Z01)

и шайб (Z02).

3). Соедините подвижные поручни с соединительными спицами с помощью болтов (Z06),

втулок (Z05) и самоконтрящихся гаек (Z07).

4). Совместите прорез в заглушках соединительных спиц (Z08) с крепежным отверстием на

спицах. Надавите на заглушку, чтобы она села на место.
