Weider 8700 [11/32] Установка рычагов
![Weider 8700 [11/32] Установка рычагов](/views2/1378529/page11/bgb.png)
Содержание
- U041b i ое r 1
- А важно 1
- Есть вопросы 1
- Руководство пользователя 1
- Оглавление 2
- Размещение предупреждающего ярлыка 2
- Авнимание 3
- Меры предосторожности 3
- Перед тем как начать 4
- ________ 5
- Спецификация деталей 5
- Сборка 6
- Сборка рамы 7
- Установка рычагов 11
- Установка тросов 12
- Установка сиденья 18
- Настроики 21
- Таблица масс грузов 23
- Схема расположения тросов 24
- Техобслуживание 25
- Рекомендации к тренировкам 26
- Составные части 29
- Заказ запасных частей 32
Похожие устройства
- Weider Pro 8500 Инструкция по эксплуатации
- Electrolux GPE262MX Инструкция по эксплуатации
- Electrolux GPE263MX Инструкция по эксплуатации
- Electrolux GPE263MB Инструкция по эксплуатации
- Electrolux GPE263MW Инструкция по эксплуатации
- Electrolux GPE363MX Инструкция по эксплуатации
- Electrolux GPE363MW Инструкция по эксплуатации
- Electrolux GPE263YK Инструкция по эксплуатации
- Electrolux GPE363YK Инструкция по эксплуатации
- Electrolux GPE363YV Инструкция по эксплуатации
- Electrolux IPE6443KF Инструкция по эксплуатации
- Electrolux IPE6455KF Инструкция по эксплуатации
- Electrolux IPE6474KF Инструкция по эксплуатации
- Electrolux EIV9467 Инструкция по эксплуатации
- Electrolux EHX8H10FBK Инструкция по эксплуатации
- Electrolux CPE6421KX Инструкция по эксплуатации
- Electrolux GPE363MB Инструкция по эксплуатации
- Electrolux OPEB4230X Инструкция по эксплуатации
- Electrolux OPEC5531X Инструкция по эксплуатации
- Electrolux EFL10965OX Инструкция по эксплуатации

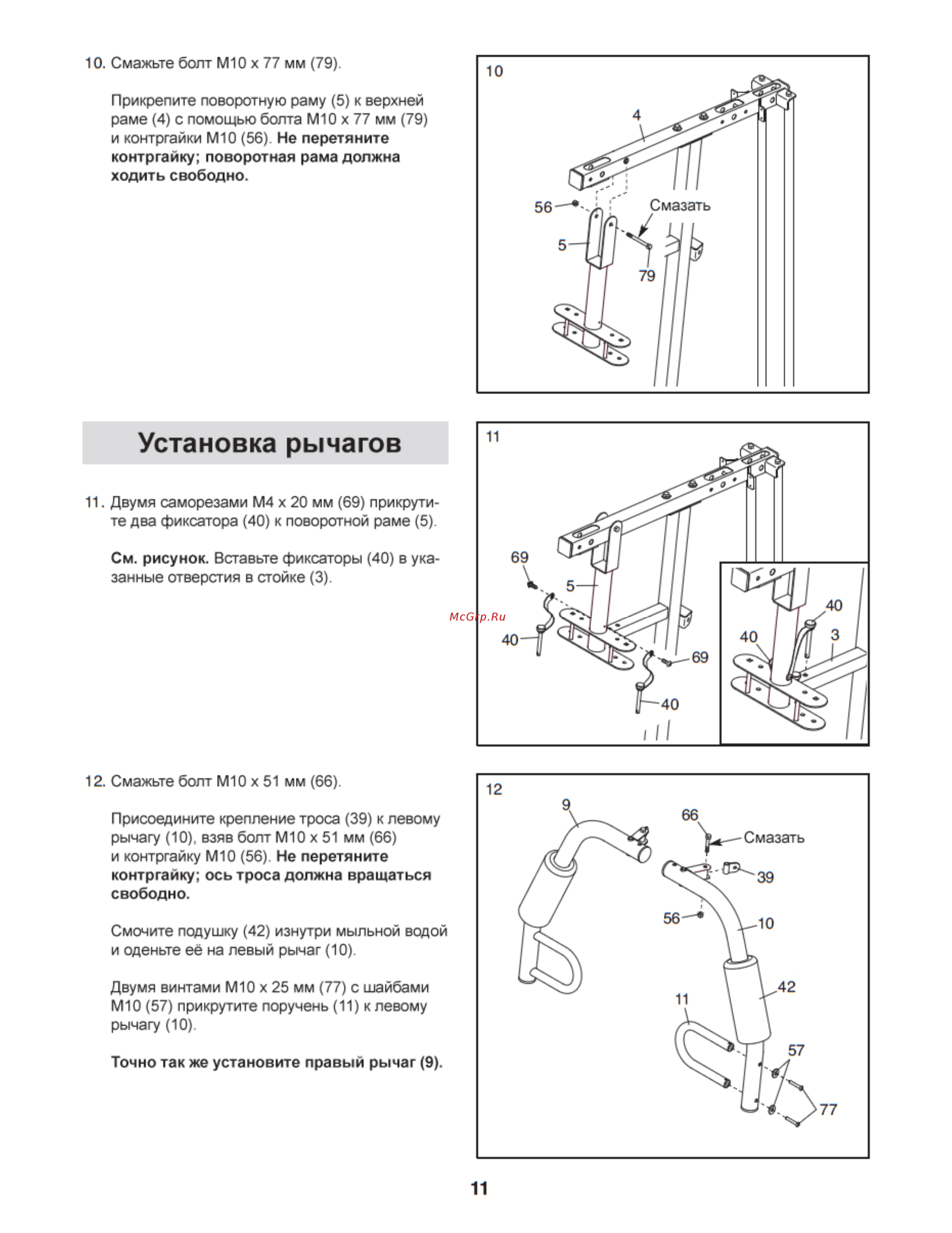

10 Смажьте болт М10 х 77 мм 79 Прикрепите поворотную раму 5 к верхней раме 4 с помощью болта М10 х 77 мм 79 и контргайки М10 56 Не перетяните контргайку поворотная рама должна ходить свободно Установка рычагов 11 Двумя саморезами М4 х 20 мм 69 прикрути те два фиксатора 40 к поворотной раме 5 См рисунок Вставьте фиксаторы 40 в ука занные отверстия в стойке 3 12 Смажьте болт М10 х 51 мм 66 Присоедините крепление троса 39 к левому рычагу 10 взяв болт М10 х 51 мм 66 и контргайку М10 56 Не перетяните контргайку ось троса должна вращаться свободно Смочите подушку 42 изнутри мыльной водой и оденьте её на левый рычаг 10 Двумя винтами М10 х 25 мм 77 с шайбами М10 57 прикрутите поручень 11 к левому рычагу 10 Точно так же установите правый рычаг 9 11
