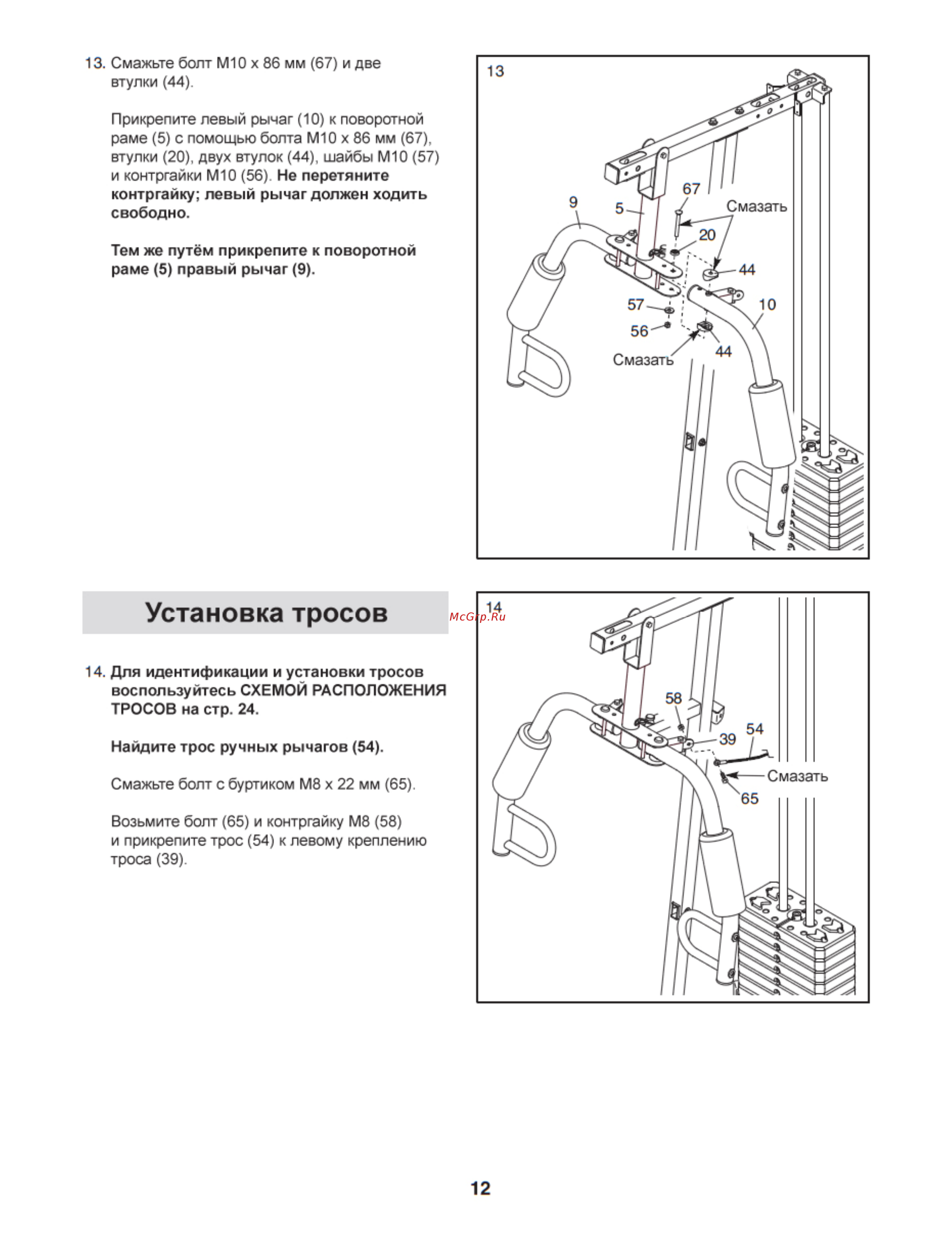

13 Смажьте болт М10 х 86 мм 67 и две втулки 44 Прикрепите левый рычаг 10 к поворотной раме 5 с помощью болта М10 х 86 мм 67 втулки 20 двух втулок 44 шайбы М10 57 и контргайки М10 56 Не перетяните контргайку левый рычаг должен ходить свободно Тем же путём прикрепите к поворотной раме 5 правый рычаг 9 Установка тросов 14 Для идентификации и установки тросов воспользуйтесь СХЕМОЙ РАСПОЛОЖЕНИЯ ТРОСОВ на стр 24 Найдите трос ручных рычагов 54 Смажьте болт с буртиком М8 х 22 мм 65 Возьмите болт 65 и контргайку М8 58 и прикрепите трос 54 к левому креплению троса 39 12
