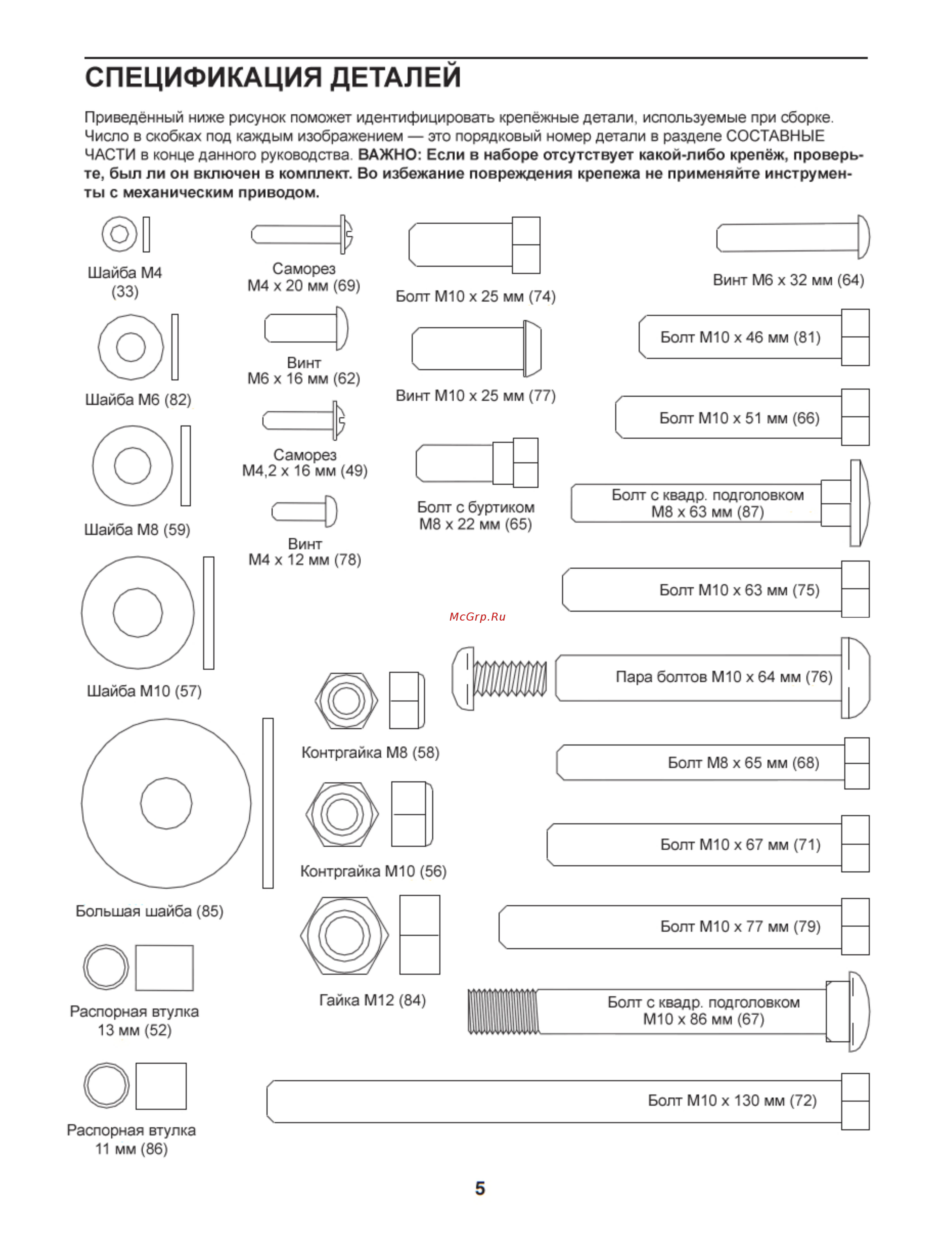

СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ Приведённый ниже рисунок поможет идентифицировать крепёжные детали используемые при сборке Число в скобках под каждым изображением это порядковый номер детали в разделе СОСТАВНЫЕ ЧАСТИ в конце данного руководства ВАЖНО Если в наборе отсутствует какой либо крепёж проверь те был ли он включен в комплект Во избежание повреждения крепежа не применяйте инструмен ты с механическим приводом Шайба М4 33 Саморез М4 х 20 мм 69 Винт Мб х 32 мм 64 Болт М10 х 25 мм 74 Болт М10 х 46 мм 81 Винт Мб х 16 мм 62 ВинтМ10х25 мм 77 Болт М10 х 51 мм 66 Саморез 2 х 16 мм 49 Болт с квадр подголовком М8 х 63 мм 87 Болт с буртиком М8 х 22 мм 65 Винт х 12 мм 78 Болт М10 х 63 мм 75 Пара болтов М10 х 64 мм 76 а У Контргайка М8 58 Болт М8 х 65 мм 68 Болт М10 х 67 мм 71 Болт М10 х 77 мм 79 Контргайка М10 56 ________ Распорная втулка 13 мм 52 1аика М12 84 Болт с квадр подголовком М10 х 86 мм 67 Болт МЮх 130 мм 72 Распорная втулка 11 мм 86 5
