7

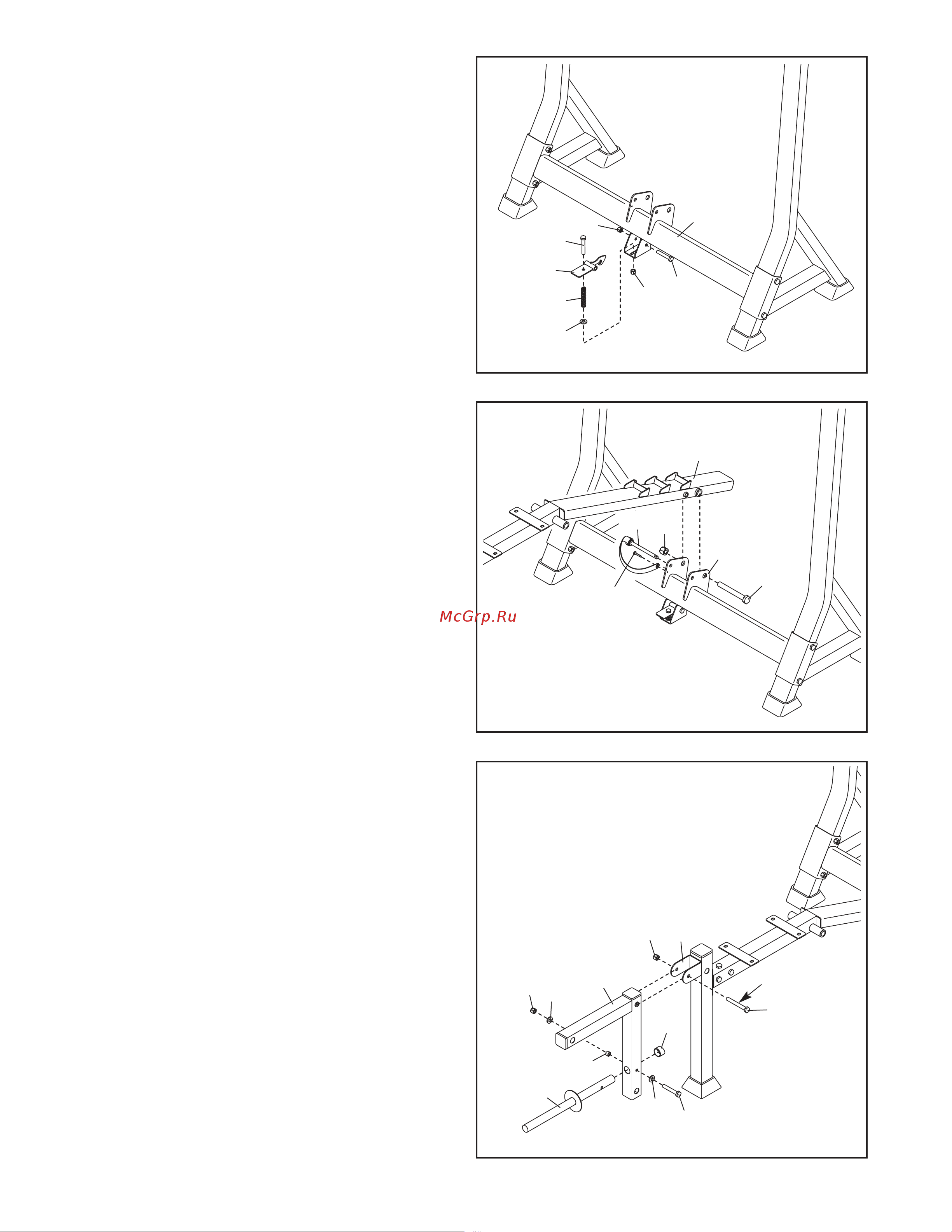

3. Расположите Рычаг (6) как показано, и
вставьте его в нижнюю скобу на
Перекладине (5).
Прикрепите Рычаг (6) к Перекладине (5)
помощью Болта M8 x 60мм (35) и Стопорной
гайки M8 (32). Не перетяните гайки; Рычаг
должен свободно двигаться.
Затем прикрепите Рычаг (6) и Пружину
(17) с помощью Болта M8 x 45мм (43),
Шайбы M8 (30) и Стопорной гайки M8 (32).
Затяните гайку до тех пор, пока три
резьбы Болта не окажутся ниже Гайки.
3
4. Прикрепите Основную раму (7) к Переклади-
не (5) с помощью Болта M16 x 120мм (40)
Стопорной гайки M16 (42). Не перетяните
гайки; Основная рама должна свободно
двигаться.
Прикрепите тросик на Фиксаторе (22) к
Перекладине (5) Винтом M4 x 16мм (37).
Затем проденьте Фиксатор (22) через
Перекладину (5) и Основную раму (7).
См. шаги 1 и 2. Затяните Стопорные гайки
M10 (38) и M8 (32).
4
5. Расположите Ножной рычаг (11) и Трубку
для грузов (12) как показано.
Прикрепите Трудку для грузов(12) к Ножному
рычагу (11) с помощью Болта M8 x 55мм (31),
двух Шайб M8 (30), Втулки (29 и Стопорной
гайки M8 (32).
Наденьте Резиновую прокладку (25) на
конец Трубки для грузов (12).
Нанесите немного смазки на Болт M10 x
70мм (36).
Прикрепите Ножной рычаг (11) к Передней
ножке (10) с помощью Болта M10 x 70мм (36)
и Стопорной гайки M10 (38). Не перетяните
гайку; Ножной рычаг должен свободно
двигаться.
5
43
32
6
17
30
32
35
5
7
40
5
32
30
29
38
36
25
Смазка
30
31
12
11
10
42
22
37
