6

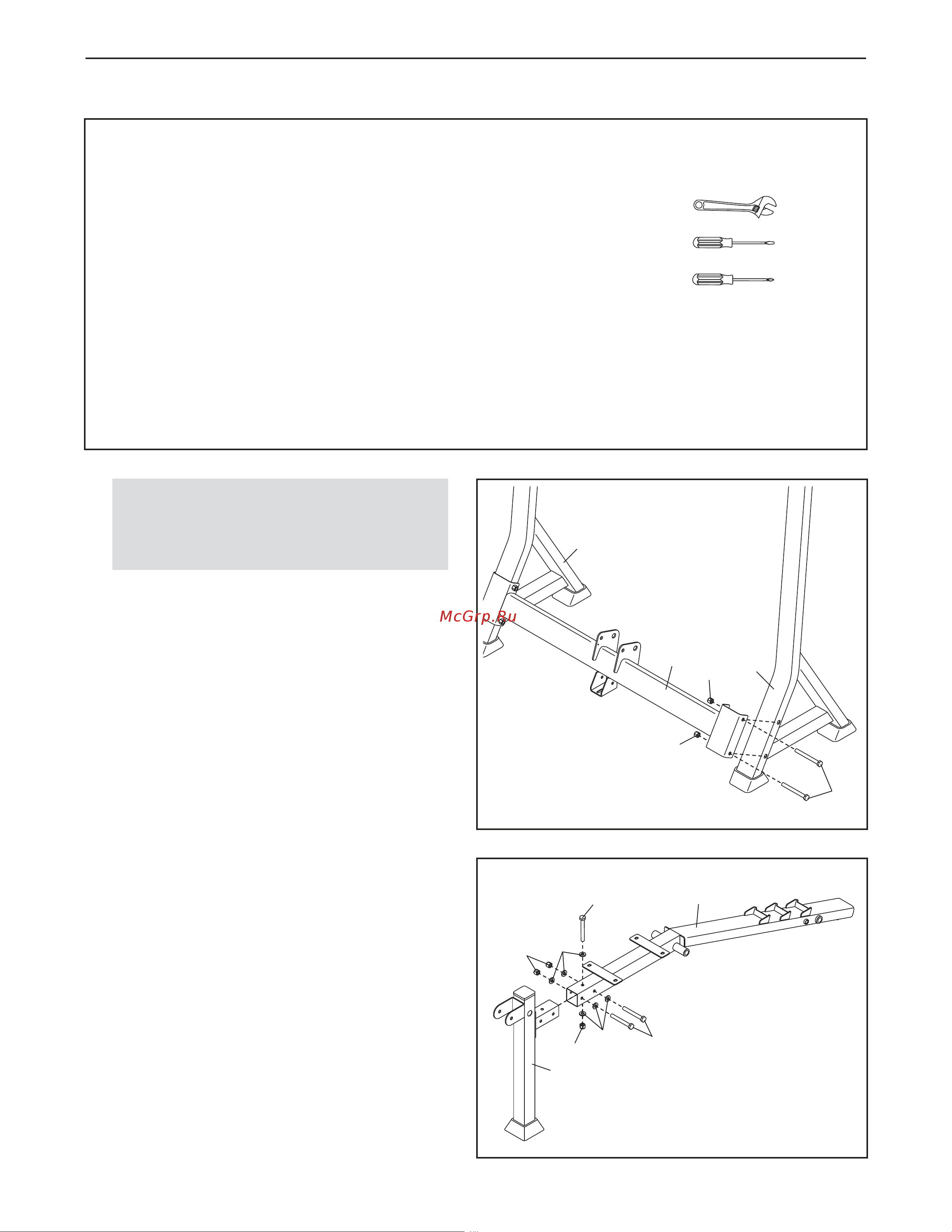

1.
Расположите Перекладину (5) и Стойку (1)
как показано.
Прикрепите Перекладину (5) к Стойке (1) с
помощью двух Болтов M10 x 100мм (39) и
двух Стопорных гаек M10 (38). Пока не
затягивайте гайки.
Прикрепите Перекладину (5) к другой
Стойке
(1) аналогичным способом.
39
38
38
5
1
1
два разводных ключа
обычная отвертка
крестовая отвертка
Чтобы сделать сборку проще, перед
началом работы прочтите рекомен-
дации по сборке в поле выше.
2. Расположите Переднюю ножку(10) и
Основную раму (7) как показано.
Прикрепите Переднюю ножку (10) к Основной
раме (7) с помощью трех Болтов M8 x 60мм
(35), шести Шайб M8 (30) и трех Стопорных
гаек M8 (32). Пока не затягивайте гайки.
2
1
7
10
35
35
30
30
32
32
СБОРКА
• Из-за своих габаритов и массы скамья
должна собираться на месте будущего
использования. Проследите, чтобы во время
сборки вокруг скамьи остались свободные
проходы.
• Сборку необходимо осуществлять вдвоем.
• Выложите все детали на свободное место
и снимите с них упаковку. Не выбрасывайте
упаковочные материалы до окончания сборки.
• Для идентификации крепежа, см. стр. 5.
• При сборке могут потребоваться следующие
инструменты ( в комплект не входят):
Будет удобнее, если у вас найдется набор
насадок, набор рожковых или накидных
гаечных ключей или набор ключей с
трещеткой.
