8

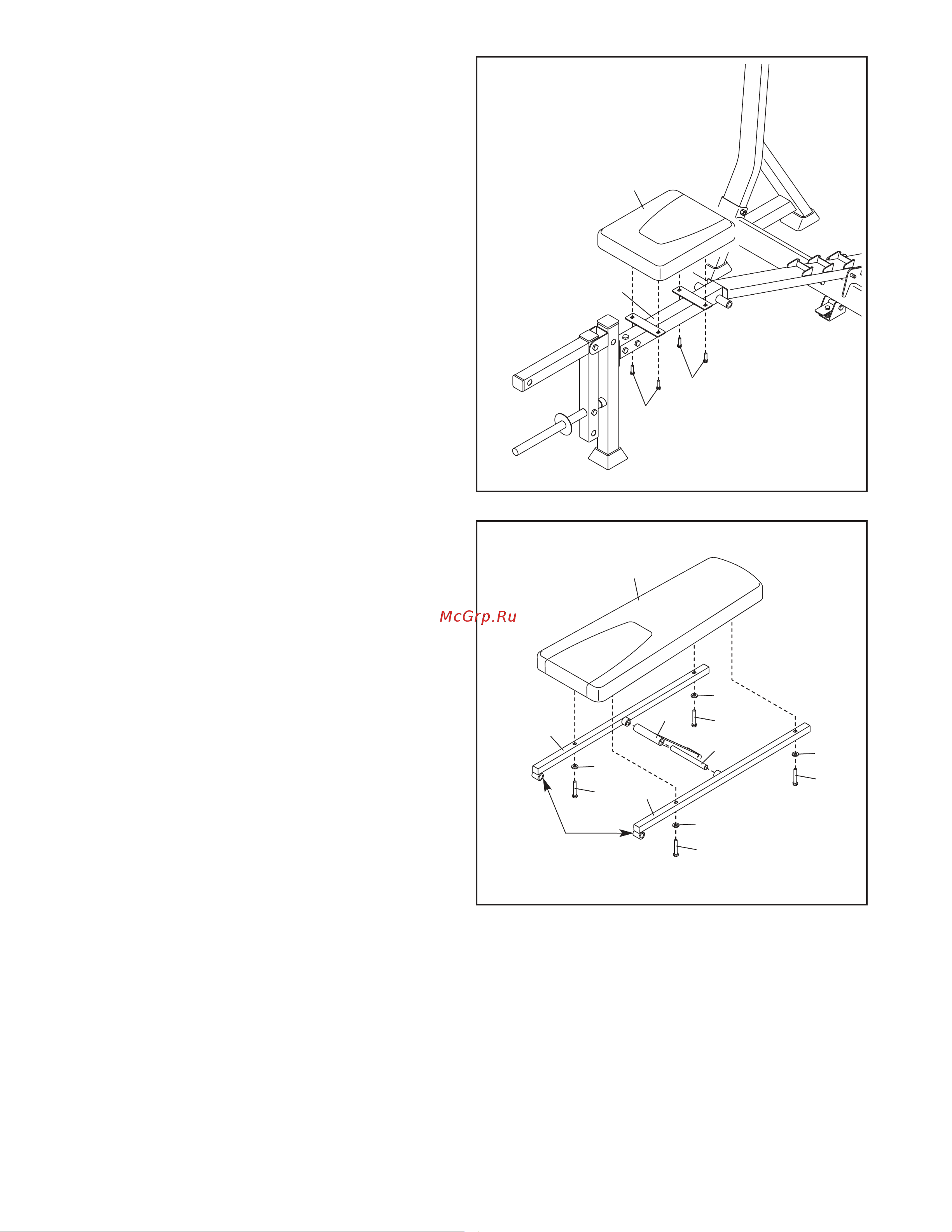

6. Прикрепите Сиденье (15) к основной раме
(7) четырьмя Винтами M6 x 16мм (33).
7. Найдите Раму спинки A и B (8, 9) и
расположите их таким образом, чтобы
трубки были в положении как показано на
рисунке.
Затем найдите опору спинки (4) и Короткий
вал (3). Вставьте Короткий вал через Опору
спинки.
Далее прижмите Рамы спинки (8, 9) к
каждому конце Короткого вала (3).
Прикрепите Спинку (16) к Рамам спинки (8, 9)
четырьмя Винтами M6 x 40мм (34) и
четырьмя Шайбами M6 (44).
6
7
15
7
33
16
9
8
4
3
44
34
44
34
44
34
44
34
33
Трубки
