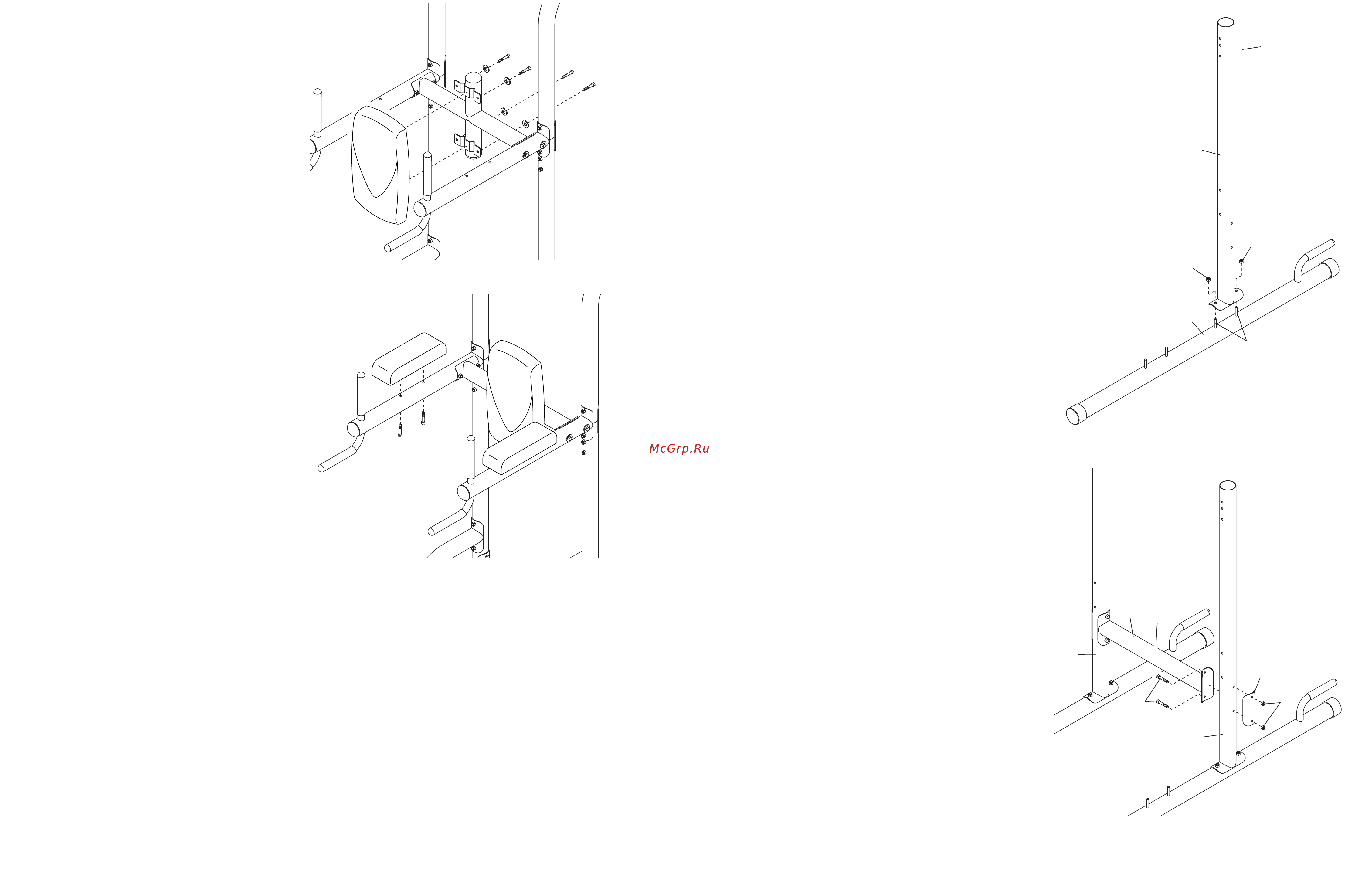

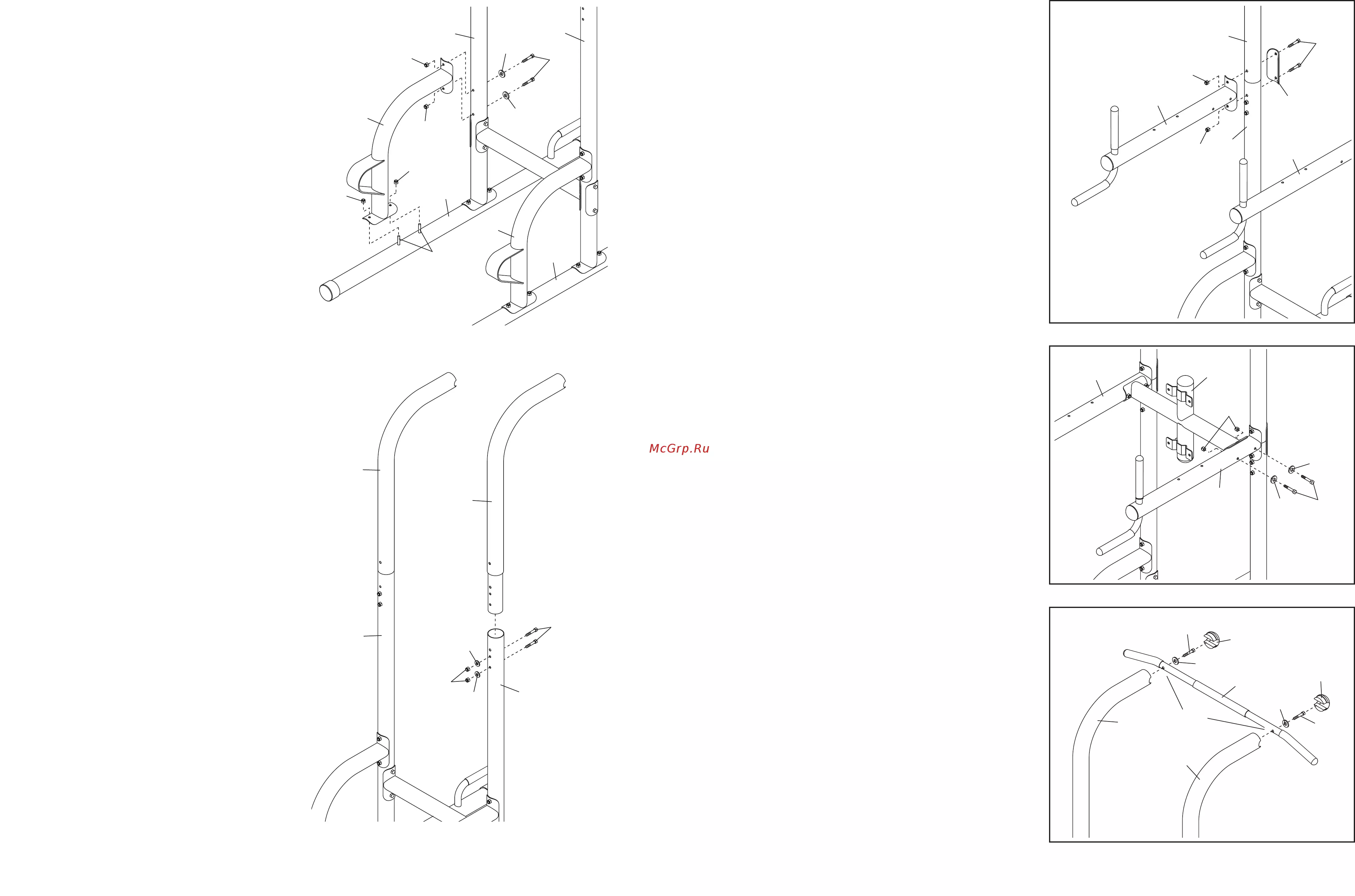

Прикрепите мягкую накладку (6) к одной из
опор для рук (5) с помощью двух винтов
M6 x 73мм (18).
Повторите эти же действия для второй
опоры (6).
9. Расположите спинку (8), как показано.
Прикрепите спинку к верхней поперечине (7)
с помощью четырех винтов M6 x 16мм (27) и
четырех шайб M6 (21).
11.
Убедитесь, что все части надежно затянуты перед тем, как воспользоваться тренажером.
Замечание: возможно наличие лишних деталей после завершения сборки.
10
6
5
18
6
9
8
27
21
21
7
27
77
22
22
20
1
3.
Расположите нижнюю поперечину (10) таким
образом, чтобы предупреждающий ярлык
был наверху.
Прикрепите нижнюю поперечину (10) к
одной из стоек (2) с помощью двух болтов
M8 x 75мм (17), опорной проставки (13) и
двух контргаек M8 (22).
Не затягивайте пока
полностью контргайки.
Прикрепите нижнюю поперечину (10) к
другой стойке (2) аналогичным способом.
2
2
Шестигранные
отверстия
2.
Расположите одну из стоек (2) и одно из
оснований (1), как показано; убедитесь, что
шестигранные отверстия располагаются на
указанной стороне стойки.
Прикрепите стойку (2) к основанию (1) с
помощью двух указанных транспортиро-
вочных болтов M8 x 68мм (20) и двух
контргаек M8 (22).
Не затягивайте пока
полностью контргайки.
Прикрепите другую стойку (не показано) к
другому основанию (не показано)
аналогичным способом.
17
2
10
2
13
22
Ярлык
3
