88

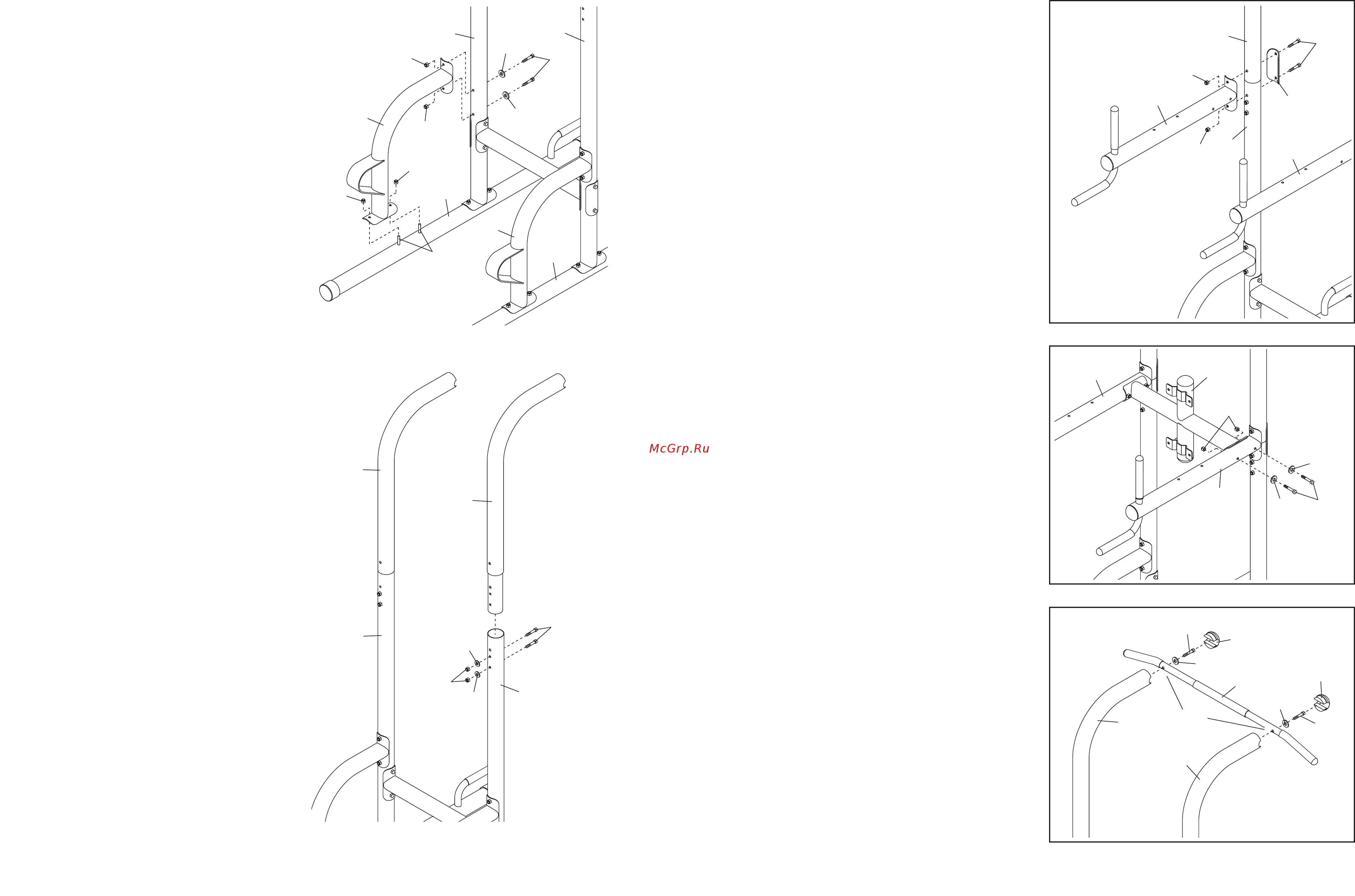

5. Расположите один из каркасов турника (3),
как показано, а затем вставьте в одну из
стоек (2). Закрепитре каркас с помощью
двух болтов M8 x 6мм (24), двух шайб M8
(23) и двух контргаек М8 (22).
Замечание: Болты должны быть вставлены
в самые нижние отверстия каркаса и стойки.
Убедитесь, что головка болта спрятана в
шестигранном отверстии стойки. Не затяги-
вайте пока полностью контргайки.
Прикрепите другой каркас турника (3) к
другой стойке (2) аналогичным способом.
3
3
2
5
2
22
23
23
24
4. Прикрепите подножку (4) к одному из основа-
ний (1) с помощью двух указанных транспор-
тировочных болтов M8 x 68мм (20) и двух
контргаек M8 (22);
не затягивайте пока
полностью контргайки.
Затем прикрепите подножку (4) к стойке (2) с
помощью двух болтов M8 x 75мм (17), двух
шайб M8 (23) и двух контргаек M8 (22);
не
затягивайте пока полностью контргайки.
Прикрепите другую подножку (4) к другому
основанию (1) и другой стойке (2) анало-
гичным способом.
4
1
1
22
22
20
17
23
23
22
22
2
4
2
4
99
7. Прикрепите верхнюю поперечину (7) к одной
из опр для рук (5) с помощью двух болтов M8
x 75мм (17), двух шайб M8 (23) и двух контр-
гаек M8 (22);
не затягивайте пока полностью
контргайки.
Прикрепите верхнюю поперечину (7) к
другой опоре (5) аналогичным способом.
7
5
17
22
7
5
23
23
6. Прикрепите опору для рук (5) к одному из
каркасов турника (3) и к одной из стоек (2) с
помощью двух болтов M8 x 75мм (17), опор-
ной проставки (13) и двух контргаек M8 (22);
не затягивайте пока полностью контргайки.
Повторите этот пункт для другой опоры (5).
13
5
3
22
5
2
17
22
8
26
26
12
12
9
Отверстие
19
3
3
19
8. Прикрепите перекладину (9) к каркасу турни-
ка (3) с помощью двух винтов M10 x 50мм
(19) и двух шайб M10 (26). Убедитесь, что
указанные отверстия на перекладине распо-
ложены на указанной стороне. Затем
вставьте две резиновые заглушки (12) в
каркас турника с каждой стороны.
См. пункт 2 - 7. Затяните все контргайки M8
(22).
6
