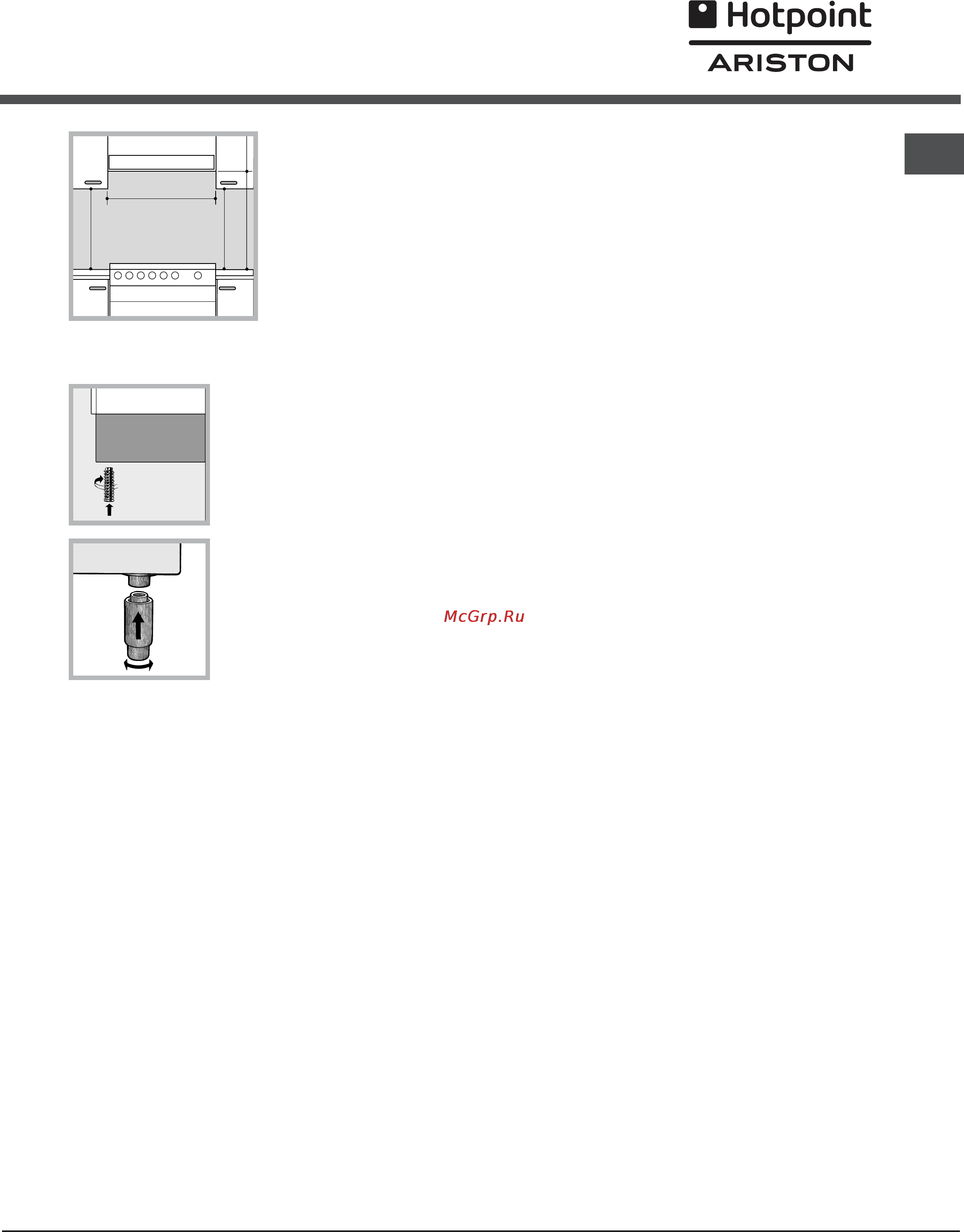

3
non posizionare
tende dietro la cucina o
a meno di 200 mm dai
suoi lati;
eventuali cappe
devono essere
installate secondo le
indicazioni del relativo
libretto di istruzione.
Livellamento
Se è necessario livellare
lapparecchio, avvitare i piedini
di regolazione forniti in
dotazione nelle apposite sedi
poste negli angoli alla base
della cucina (vedi figura).
Le gambe* si montano a
incastro sotto la base della
cucina.
Collegamento elettrico
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche posta
sullapparecchio (vedi tabella Dati tecnici).
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3
mm, dimensionato al carico e rispondente alle norme
NFC 15-100 (il filo di terra non deve essere interrotto
dallinterruttore). Il cavo di alimentazione deve essere
posizionato in modo tale che in nessun punto superi
di 50°C la temperatura ambiente.
Prima di effettuare lallacciamento accertarsi che:
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato della
targhetta caratteristiche;
la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche;
la presa sia compatibile con la spina
dellapparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
*Presente solo su alcuni modelli.
Ad apparecchio installato, il cavo elettrico e la
presa della corrente devono essere facilmente
raggiungibili.
Il cavo non deve subire piegature o compressioni.
Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati.
Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
Collegamento gas
Il collegamento alla rete del gas o alla bombola del
gas può essere effettuato con un tubo flessibile in
gomma o in acciaio, secondo le
norme UNI-CIG 7129
e 7131 e successivi aggiornamenti
e dopo essersi
accertati che lapparecchio sia regolato per il tipo di
gas con cui sarà alimentato (vedi etichetta di taratura
sul coperchio: in caso contrario vedi sotto). Nel caso
di alimentazione con gas liquido da bombola,
utilizzare regolatori di pressione conformi alle
norme
UNI EN 12864 e successivi aggiornamenti
. Per facilitare
lallacciamento, lalimentazione del gas è orientabile
lateralmente*: invertire il portagomma per il
collegamento con il tappo di chiusura e sostituire la
guarnizione di tenuta fornita in dotazione.
Per un sicuro funzionamento, per un adeguato uso
dellenergia e per una maggiore durata
dellapparecchio, assicurarsi che la pressione di
alimentazione rispetti i valori indicati nella tabella
Caratteristiche bruciatori e ugelli (vedi sotto).
Allacciamento gas con tubo flessibile in gomma
Verificare che il tubo risponda alle
norme UNI-CIG
7140
. Il diametro interno del tubo deve essere: 8 mm
per alimentazione con gas liquido; 13 mm per
alimentazione con gas metano.
Effettuato lallacciamento assicurarsi che il tubo:
non sia in nessun punto a contatto con parti che
raggiungono temperature superiori a 50°C;
non sia soggetto ad alcuno sforzo di trazione e di
torsione e non presenti pieghe o strozzature;
non venga a contatto con corpi taglienti, spigoli vivi,
parti mobili e non sia schiacciato;
sia facilmente ispezionabile lungo tutto il percorso
per poter controllare il suo stato di conservazione;
abbia una lunghezza inferiore a 1500 mm;
sia ben calzato alle sue due estremità, dove va
fissato con fascette di serraggio conformi alle
