Предварительные сведения
Панели управления
8
Панели управления

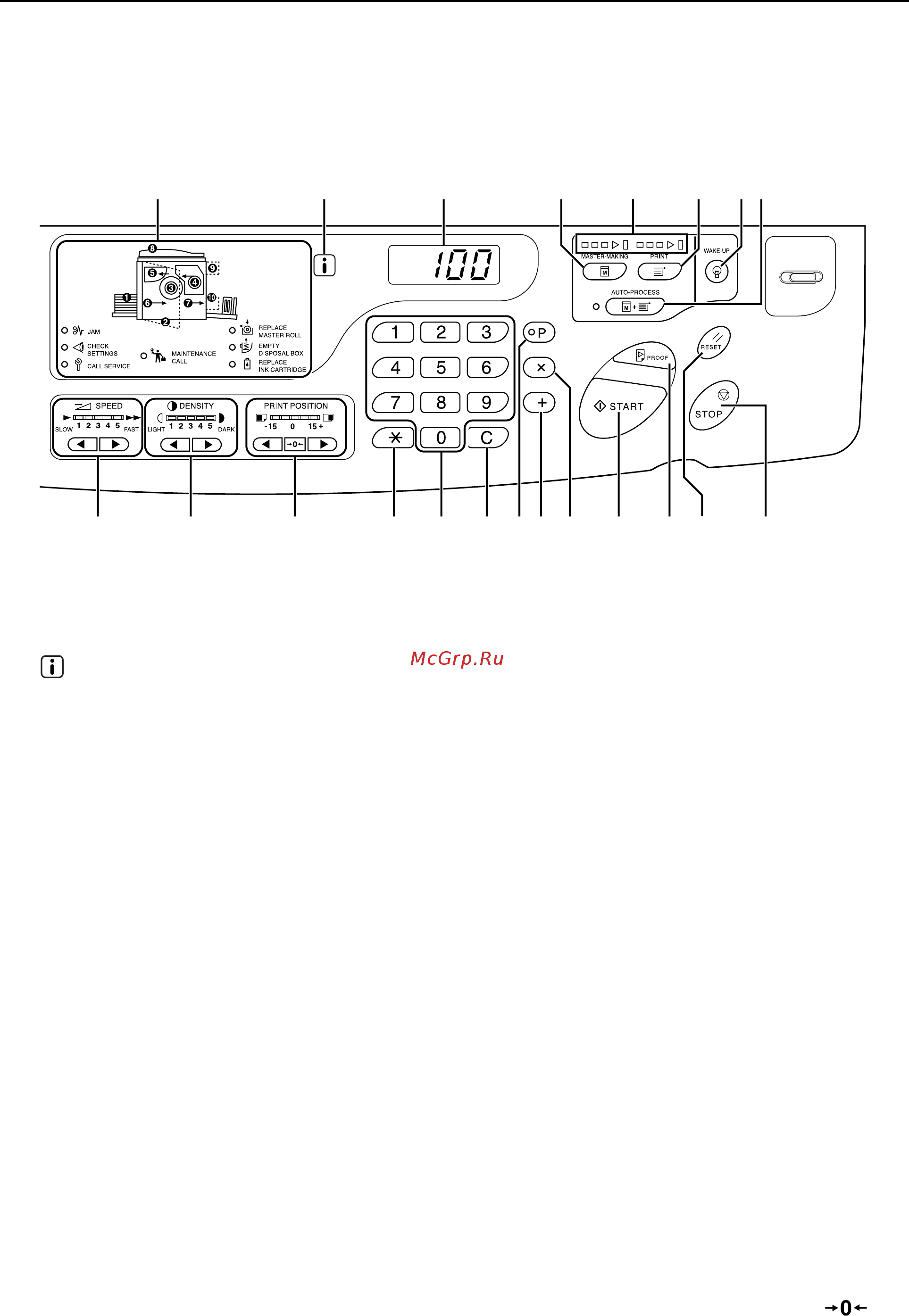

Основная панель управления
1) Дисплей проверки и ошибок ().стр.102)
Указывает местоположения ошибок и
состояние аппарата.
2) -индикатор
3) Дисплей количества копий (Дисплей
кодов ошибок)
Показывает количество напечатанных копий,
цифровые значения, введенные для
различных настроек, и коды ошибок.
4) Master-Making Key (Клавиша
изготовления мастера)
Приводит принтер в состояние готовности к
изготовлению мастеров.
5) Стрелки хода выполнения
Указывают состояние хода выполнения
изготовления мастера и печати.
Когда аппарат готов к изготовлению мастеров, все
индикаторы над клавишей изготовления мастера горят.
Когда аппарат готов к печати, все индикаторы
над клавишей печати горят.
6) Print Key (Клавиша Печать)
Приводит принтер в состояние готовности к
печати.
7) Wake-Up Key (Клавиша вывода из
режима энергосбережения) / Logout Key
(Клавиша выхода из системы)
Выводит принтер из режима энергосбережения.
Кроме того, эту клавишу можно использовать
для выхода из системы на аппарате.
8) Auto-Process Key/Indicator (Клавиша/
индикатор автопечати) ().стр.46)
Позволяет автоматически выполнить
операцию от начала изготовления мастера до
завершения печати.
При нажатии этой клавиши индикатор рядом с
ней загорается.
9) Print Speed Adjustment Keys/Indicator
(Клавиши/индикатор регулировки
скорости печати) ().стр.51)
Выбирает скорость печати из пяти возможных
вариантов.
Индикатор над этими клавишами показывает
текущий уровень скорости.
10) Print Density Adjustment Keys/Indicator
(Клавиша/индикатор регулировки
прижима) (только для модели EZ3XX)
().стр.49)
Выбирает прижим из пяти возможных
вариантов.
Индикатор над этими клавишами показывает
текущий уровень прижима.
11) Vertical Print Position Adjustment Keys/
Indicator (Клавиши/индикатор
вертикального положения оттиска)
().стр.50)
После изготовления мастера отрегулируйте
положения оттиска по вертикали (в пределах
±
15 мм).
Индикатор над этими клавишами показывает
величину смещения от центра.
Чтобы отменить смещение, нажмите .
1
2345678
10 11 12 13 14 15 16 17 18 19 20 219
