Deutsch

(German)

CP7722 Serie

Schlagschrauber

BEFRISTETE HERSTELLERGARANTIE

Befristete Garantie: Die Chicago Pneumatics Tool Co. LLC (im folgenden

“CP” genannt) garantiert für ein Jahr ab Kaufdatum, daß die “Produkte”

frei von Material-und Verarbeitungsschäden sind. Die Garantie gilt nur

für Produkte, die neu von CP oder einem autorisierten Händler gekauft

wurden. Die Garantie erlischt für Produkte, die unsachgemäß eingesetzt

oder behandelt, modiziert oder von einer Person, die nicht CP oder einem

von CP autorisierten Kundendienst-Center angehört, repariert wurden.

Falls ein CP-Produkt innerhalb eines Jahres nach dem Kauf Material-

oder Verarbeitungsfehler aufweist, senden Sie es unter Vorauszahlung

der Transportkosten an das Kundendientst-Center des CP Werks oder

ein autorisiertes Kundendienst-Center für CP-Werkzeuge. Fügen Sie

Ihren Namen und Ihre Anschrift, einen Kaufnachweis sowie eine kurze

Beschreibung des Fehlers bei. CP behält sich die Entscheidung vor, ob

fehlerhafte Produkte kostenfrei ersetzt oder repariert werden. Reparatur

oder Ersatz eines fehlerhaften Produktes verlängem die ursprüngliche

Garantiedauer nicht. Die Haftung von CP und Ihre Rechte aus dieser

Garantie sind auf die Reparatur oder den Ersatz des fehlerhaften Produkts

beschränkt. (CP übernimmt keine weitere ausdrückliche oder

stillschweigende Gewährleistung. CP übernimmt keinerlei Haftung

für mittelbare oder unmittelbare Folgeschäden oder Kosten mit

Ausnahme der beschriebenen Reparatur- oder Ersatzleistungen.)

Ursprüngliche Betriebsanleitung

oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt.

Dies gilt insbesondere auch für Handelsmarken, Modellbezeichnungen,

Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene

Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die

Verwendung nicht vom Händler genehmigter Teile bedingt sind, sind nicht

durch die Garantie bzw. Produkthaftung abgedeckt.

Erklärung zu Geräuschemission und Vibration

Schalldruckpegel 97 dB(A) (CP7722 serie), Ungewissheit 3

dB(A), gemäß EN ISO 15744. Für Schallstärke, 11 dB (A)

hinzufügen.

Vibrationspegel:

CP7722: 4 m/s², Ungewissheit k = 1,4, re. ISO 28927-2.

Erklärung zu Geräuschemission und Vibration

Alle Werte sind zum Zeitpunkt dieser Veröffentlichung

auf dem aktuellen Stand. Neueste Informationen

nden Sie unter

Die genannten Werte wurden durch Tests gemäßt den

angegebenen Normen unter Laborbedingungen ermittelt und

sind nicht ausreichend für Risikoanalysen. Die tatsächlichen

Meßwerte am Einsatzort können je nach Umgebung

auch höher ausfallen. Die konkrete Belastung und das

Gesundheitsrisiko des Benutzers sind von Person zu Person

verschieden und hängen von den Arbeitsgewohnheiten, dem

Werkstück und der Gestaltung des Arbeitsplatzes sowie von

der Belastungsdauer und dem Gesundheitszustand des

Benutzers ab. Wir, die Chicago Pneumatic, haften nicht für

die Folgen einer Anwendung der genannten Werte anstelle

von Meßwerten der tatsächlichen Belastungswerte in einer

Risikoanalyse für einen konkreten Arbeitsplatz, der sich

unserer Einußnahme entzieht.

Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom

auslösen, sofern sein Gebrauch nicht in ausreichendem Maße

geregelt wird. Ein EU-Leitfaden zur Regelung von Hand-

Arm Vibrationen steht im Internet zur Verfügung: http://www.

humanvibration. com/EU/VIBGUIDE.htm

Wir empfehlen ein Programm zur Gesundheitsüberwachung,

durch welches frühe Symptome erkannt werden können,

welche auf die Vibrationsexposition zurückgeführt werden

könnten, so dass die

Abläufe der Maßnahmen daraufhin so geändert werden

können, dass zukünftige Beeinträchtigungen vermieden

werden.

BETRIEBSANLEITUNG

Machinentyp:

Dieses Produkt dient zum Anziehen und Lösen von Schrauben in

Holz, Metall und Kunstoffen. Andere oder darüber hinausgehende

Benutzung gilt als nicht bestimmungsgemäß. Nur für denindustriellen

Einsatz.

Anforderungen an die Luftversorgung

1. Versorgen Sie das Werkzeug mit 90 psig (6,3 bar) sauberer,

trockener Luft. Ein höherer Druck vermindert die Lebensdauer des

Werkzeugs drastisch.

2. Verbinden Sie das Werkzeug mit der Luftleitung unter Verwendung

der Röhre, des Schlauchs und der Verbindungsstücke in den

Größenangaben der Zeichnung.

Schmierung

1. Benutzen Sie einen Luftleitungsöler mit SAE #10 Öl, der auf zwei

(2) Tropfen Öl pro Minute justiert ist. Falls kein Luftleitungsöler

benutzt werden kann, füllen Sie durch die Schmieröffnung täglich

Luftmotoröl nach.

2. Überprüfen Sie das Kupplungsöl monatlich.

Benutzen Sie 10 ml SAE #30 Öl oder entsprechendes Öl.

Betrieb

Dieser Schlagschrauber ist für die Montage und Demontage von

Schraubteilen unter Verwendung spezieller Schlagschrauber-

Steckschlüssel vorgesehen. Dieser Schlagschrauber ist mit einem

Regler für den Vorwärtsgang ausgerüstet. Für maximale Leistung

den Regler auf Stufe 8 drehen, für minimale Leistung auf Stufe 1.

Wartung

1. Bei täglichem Gebrauch den Luftmotor nach dem ersten

Jahr, die Kupplung des Schlagmechanismus alle drei Monate

auseinanderbauen und prüfen. Ersetzen Sie alle beschädigten

oder verschlissenen Komponenten.

2. Teile, die hohem Verschleiß ausgesetzt sind, sind in der Teileliste

unterstrichen.

3. Um die Ausfallzeit so gering wie möglich zu halten, empfehlen wir

die Reparatursätze:

Feineinstellsatz: siehe Stückliste

Technische Daten

Leerlaufdrehzahl; CP7722: 9500 U/min

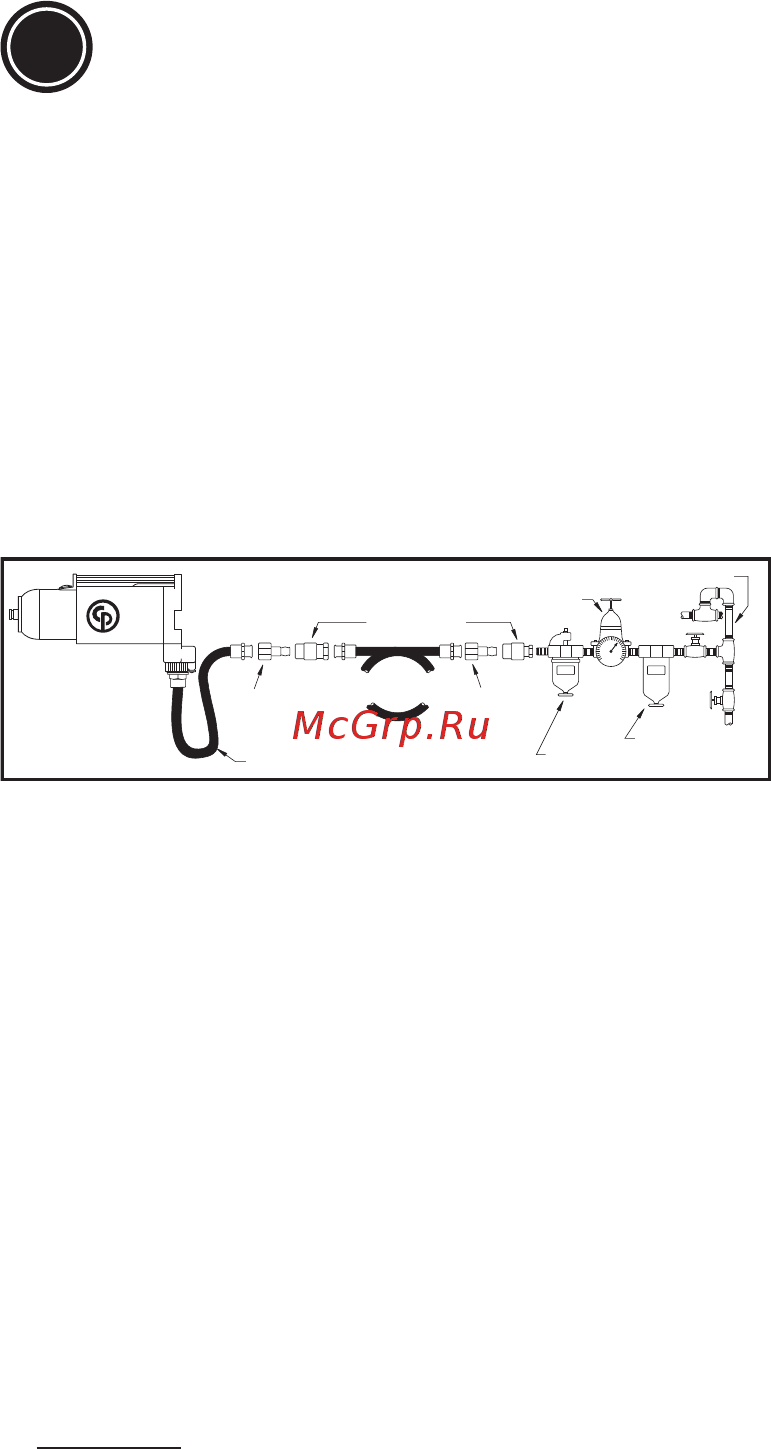

Air Supply Diagram

1/2" (12mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

130
