Твердотопливные котлы ЕСО СКS 500 кВт
10
Разъем для
температурных датчиков
Датчик
предохранительного
термостата
Котел ECO CKS 500
3
Правая боковая верхняя
передняя (вариант: левая
боковая верхняя передняя)
сторона обшивки котла
ECO CKS
Датчик
регулировочного
термостата
Датчик
термометра
Датчик термостата насоса
отопления (включает насос
на 75°C)
!
Коробка
панели
управления
Крышка
панели
управления
3
Просверлить
отверстия
Правая боковая верхняя
передняя (вариант: Левая
боковая верхняя передняя)
сторона обшивки котла
ECO CKS
Верхняя часть
стороны обшивки

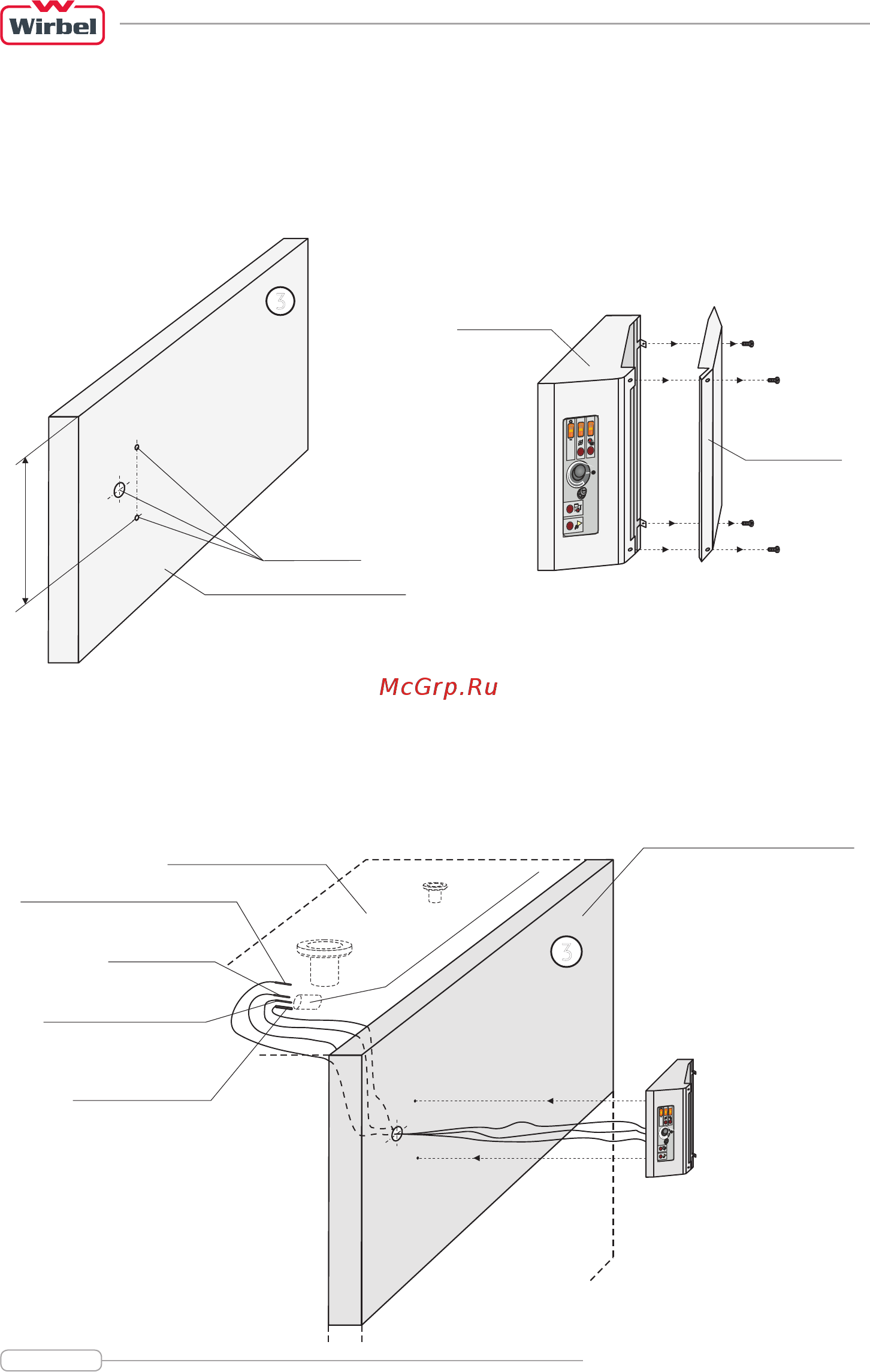

4.3. Установка пульта управления
Перед установкой обшивки на котел необходимо на правой боковой верхней передней стороне
обшивки (см. рис.3) сделать два отверстия (Ø 3,2мм) для винтов и одно большое отверстие (Ø 23мм),
через которое будут протянуты датчики регулирования. Места для отверстий обозначены на
правой боковой верхней передней панели (3) и показаны на рис.4
После того, как Вы просверлили отверстия, необходимо снять крышку с пульта управления, как
показано на рис.5
Рис.4.
Рис.6.
Рис.5.
Установите панель управления справа на боковой верхней передней (вариант: слева боковой
верхней передней) стороне обшивки котла ECO CKS 500 с помощью двух винтов 3,9x19 (рис.6) в
предварительно подготовленные отверстия Ø 3,2 (рис. 4). Протяните датчики предохранительного
термостата и датчика регулировочного термостата через заранее подготовленное отверстие Ø23
(рис. 4). Установите крышку на коробку пульта управления (рис. 7).
