www.wirbel.ru
11
Рис.7.

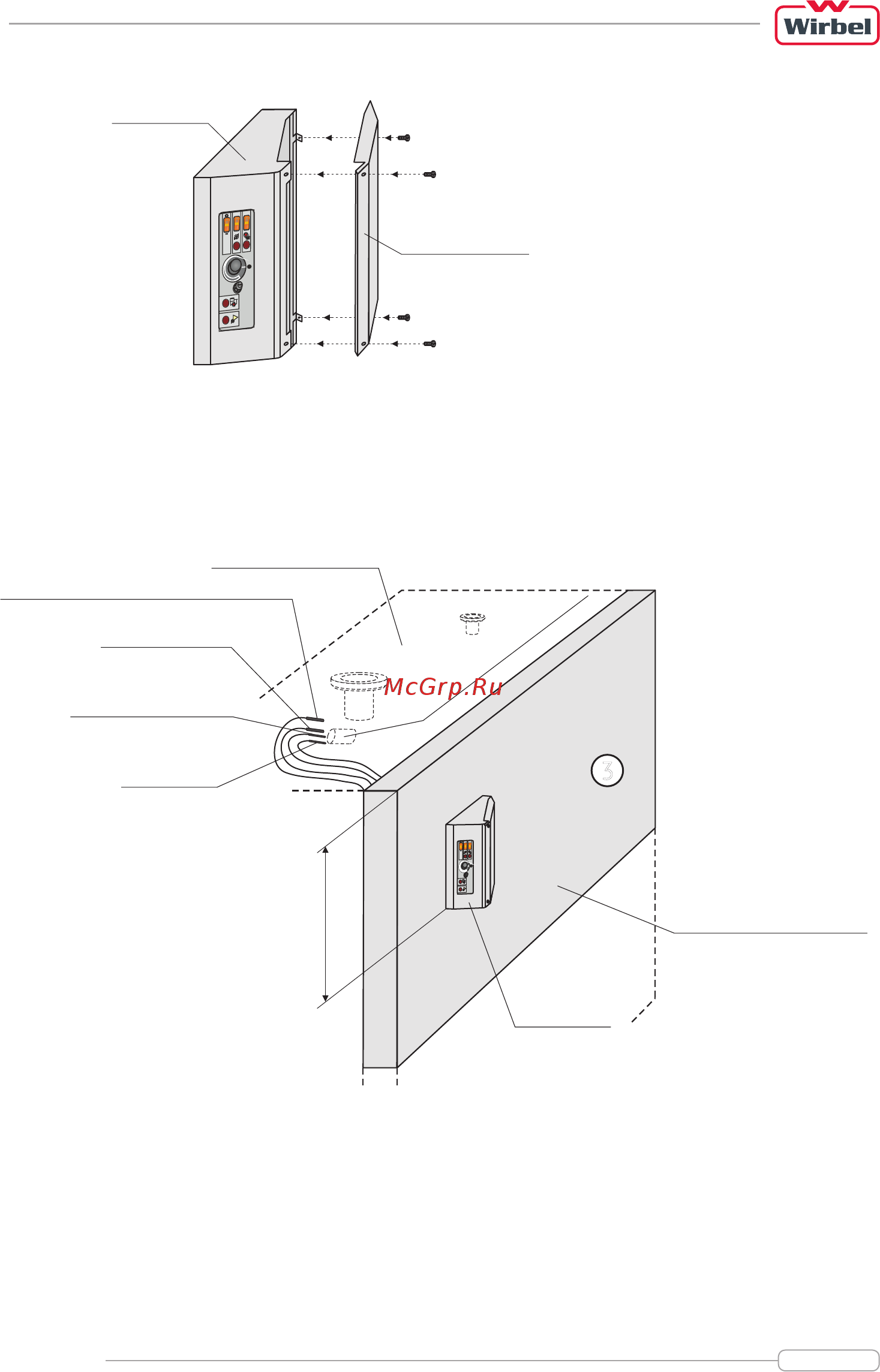

Рис.8. Установка панели управления на котел ECO CKS 500
В виду того, что длина кабелей датчиков ограничена, пульт управления необходимо установить
в верхней части правой боковой верхней передней (вариант: левой боковой верхней передней)
стороне обшивки котла ECO CKS 500 (рис.8)
!
3
Панель
управления
котла
Верхняя часть
стороны обшивки
Коробка
панели
управления
Крышка
панели
управления
Разъем для
температурных датчиков
Датчик
предохранительного
термостата
Котел ECO CKS 500
Правая боковая верхняя
передняя (вариант: левая
боковая верхняя передняя)
сторона обшивки котла
ECO CKS
Датчик
регулировочного
термостата
Датчик
термометра
Датчик термостата насоса отопления
(включает насос на 75°C)
!
3
Панель
управления
котла
Верхняя часть
стороны обшивки
Коробка
панели
управления
Крышка
панели
управления
Разъем для
температурных датчиков
Датчик
предохранительного
термостата
Котел ECO CKS 500
Правая боковая верхняя
передняя (вариант: левая
боковая верхняя передняя)
сторона обшивки котла
ECO CKS
Датчик
регулировочного
термостата
Датчик
термометра
Датчик термостата насоса отопления
(включает насос на 75°C)
