Твердотопливные котлы ЕСО СКS 500 кВт
12
4.4. Соединение котла с дымоходом
Одним из условий надежной и экономичной работы котла является правильно спроектированные
и профессионально выполненные соединения котла с дымоходом и размеры дымохода. Все
элементы дымохода должны быть герметично соединены и иметь хорошую теплоизоляцию. В
нижней части дымохода следует организовать сборник конденсата с возможностью доступа для
удаления золы и сажи после чистки дымохода. Дымоход в строительном исполнении (кирпич/
камень) должен иметь слой изоляции из минеральной ваты в середине. Толщина изоляции
рассчитывается исходя из местных климатических условий, но не менее 30мм внутри здания и
50мм снаружи здания. Температура дымового газа на выходе из дымохода должна быть минимум
на 30°C выше, чем температура конденсации дымовых газов.
Внутренний диаметр дымохода зависит от актуальной высоты дымохода и мощности котла.
Минимальный диаметр дымохода для котла ECO CKS 500 должен составлять не менее 300 мм,
а длина дымохода должна быть не менее 4 метров. Окончательные размеры должны быть
рассчитаны специалистом с учетом конструктивных особенностей здания, где установлен котел,
расположения дымохода по отношению к розе ветров, рельефу местности и высоте рядом
стоящих зданий и сооружений, деревьев и т.д.
Подключение дымососа к дымоходу производится через дымоходные трубы диаметра 200 мм.
Максимальная длина данных труб не должна превышать 3 метра по горизонтали. Если
используется колено 90º, то длина горизонтального участка не должна превышать 1 метр.
Циклон и соединяющие его с дымоходом трубы необходимо теплоизолировать слоем
минеральной ваты толщиной 30-50 мм.
Циклон с установленным дымососом подключается напрямую к котлу, а дымосос подключается
к дымоходу таким образом, чтобы расстояние между дымососом и дымоходом обеспечивало
обслуживания всей системы.
Чтобы исключить попадание конденсата с внутренних стенок вертикальной части дымохода в
дымосос необходимо выполнять врезку дымохода от дымососа в вертикальную часть дымохода на
10 мм глубже внутренней поверхности вертикальной части дымохода.

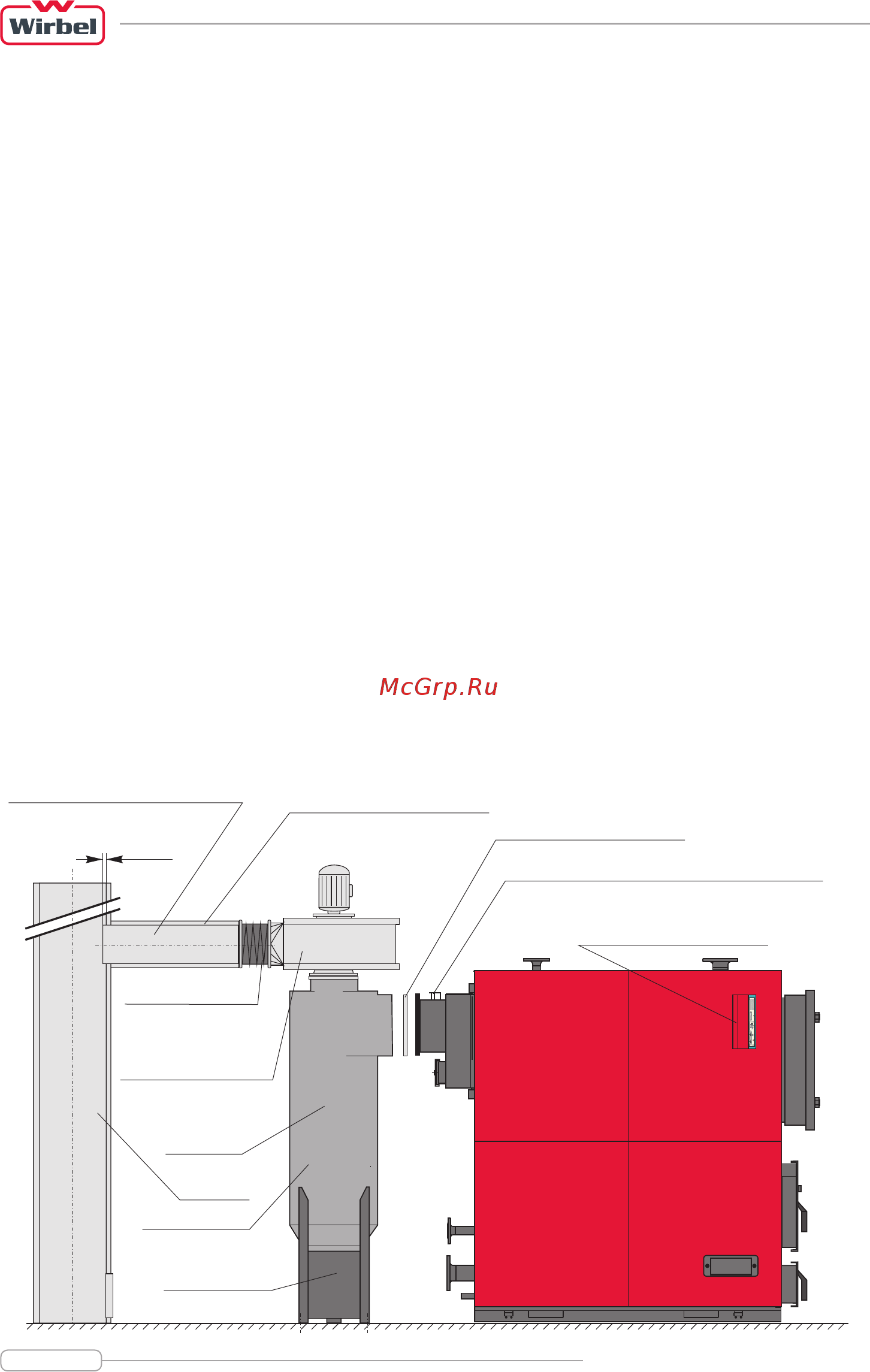

Рис.9. Подключение котла ECO-CKS 500 с циклоном СС и вентилятором к дымоходу
10мм
Температура при номинальной
тепловой мощности котла должна
быть минимально 160°С - 180°С
Регулятор для балансировки работы вентилятора
(температура дымовых газов за вентилятором
должна быть минимально 160°С - 180°С)
Клингеритовое уплотнение
(входит в комплект поставки)
Система регулировки котла
Необходима теплоизоляция
Компенсатор
(входит в комплект
поставки)
Вытяжной вентилятор
для топочных газов с
электродвигателем
Циклон СС
Дымоход
Необходима
теплоизоляция
Дверца для
слива/очистки
