www.wirbel.ru
5
DPK подключение дымохода котла к «Циклону»
DPV подключение вентилятора к дымоходу котла
OC отверстия для чистки
OSZ вспомогательная вентиляционная дверь
PLV подающий патрубок
PP наполнение/слив
PVV обратный патрубок
SPLV подающий патрубок предохранительной
линии
VC дверь для чистки котла
V вентилятор
K котёл ECO CKS 500
SPVV обратный патрубок предохранительной линии

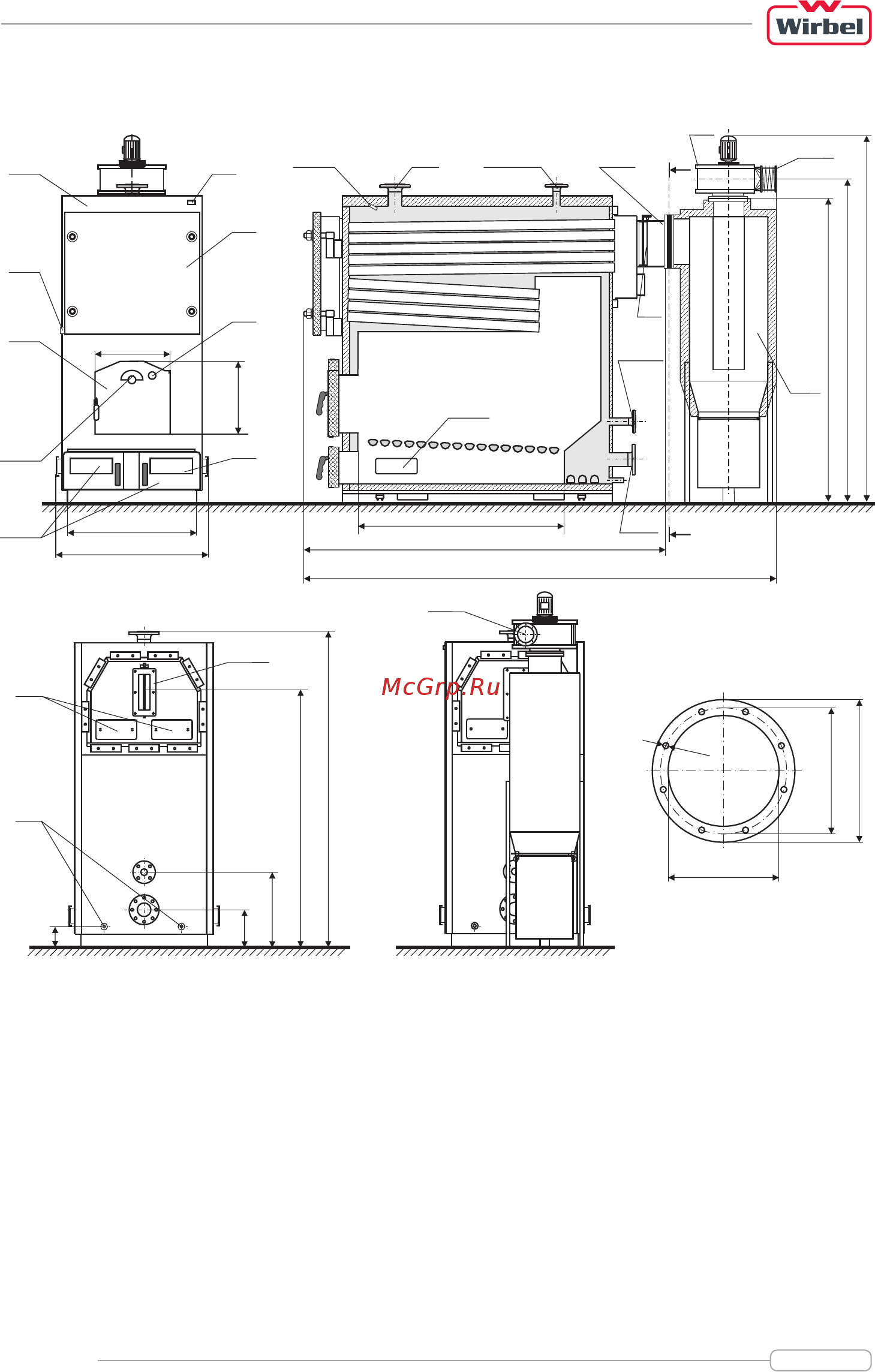

Рис.1. Вид котла ECO CKS 500 кВт
B1
DL
SPVV
DPK
PVV
ZP
DPV
V
CC
I
J
K
B
VPZ
OSZ
DV
OK
T
GV
OG
SV
VV
VC
ST O PLV SPL V
BOZ
L=L1
L2
OC
PP
H5
H2
H3
H4
H=H1
DPK
DPV
K
A
A
Разрез A-A
ø260
ø230
ø202
ø11
Дымоходное соединение
DPV-размеры
STO место для установки зонда температурного
датчика
T термометр
OK патрубок для подключения слива конденсата
DV нижняя дверца котла
GV верхняя дверца котла
OG окошко для наблюдения за процессом горения
VPZ заслонка подачи первичного воздуха/
отверстие для чистки
ZP крышка регулятора разряжения
BOZ боковое вентиляционное отверстие
CC «Циклон 500»
