Wirbel ECO-CKB 30 [13/28] Термическая защита котла
![Wirbel ECO-CKB 30 [13/28] Термическая защита котла](/views2/1384246/page13/bgd.png)
www.wirbel.ru
13

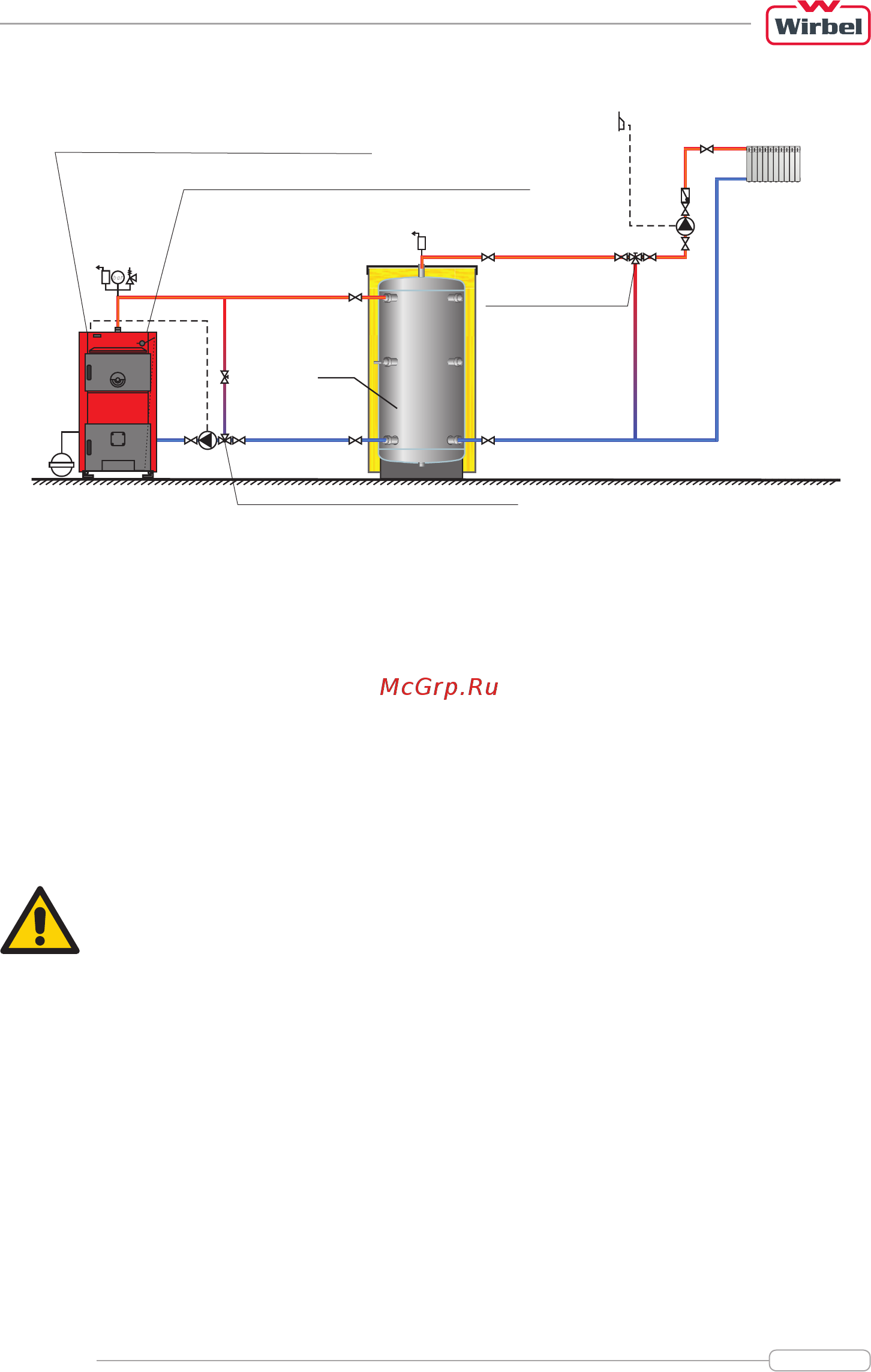

Рис.7. Пример установки котла ЕСО СКВ в закрытую систему отопления
Комнатный
термостат
Котел на твердом топливе с
предохранительной группой и термозащитой
CAS
3-ходов.терморегулирующий клапан
Ручной 3-ходов.
смесител. вентиль
Заводской встроенный термостат насоса
ba r
Пример закрытой системы отопления с котлом на твердом топливе, термостатным 3-ходовым
вентилем и аккумулятором тепла “CAS”. Регулировка комнатной температуры происходит
посредством 3-ход. смесительного клапана с ручным управлением.
6.1.1. Термическая защита котла
Чтобы избежать перегрева работающего котла, при использовании в котле твёрдого топлива
необходима термическая защита. Котел ЕСО СКВ оснащен патрубками для подключения
термической защиты (см. рис. 1)
Термическая защита котла ЕСО СКВ устроена таким образом, что бойлер ГВС выполняет функцию
теплообменника в ёё составе, а термический клапан открывает слив горячей санитарной воды из
бойлера ГВС в канализацию при перегреве котла.
Если в результате перегрева котла в закрытой системе отопления возникает неисправность, а
термическая защита не установлена или установлена неправильно, гарантия теряет силу.
Поступление холодной санитарной воды в бойлер ГВС, встроенного в котёл ЕСО СКВ,
должно быть обеспечено из энергонезависимого источника. В противном случае,
отключение электропитания может привести к перегреву воды в котле из-за отсутствия
подачи необходимого объёма воды в бойлер ГВС.
На рис.8 показана схема монтажа термозащиты котла ЕСО СКВ
