www.wirbel.ru
17

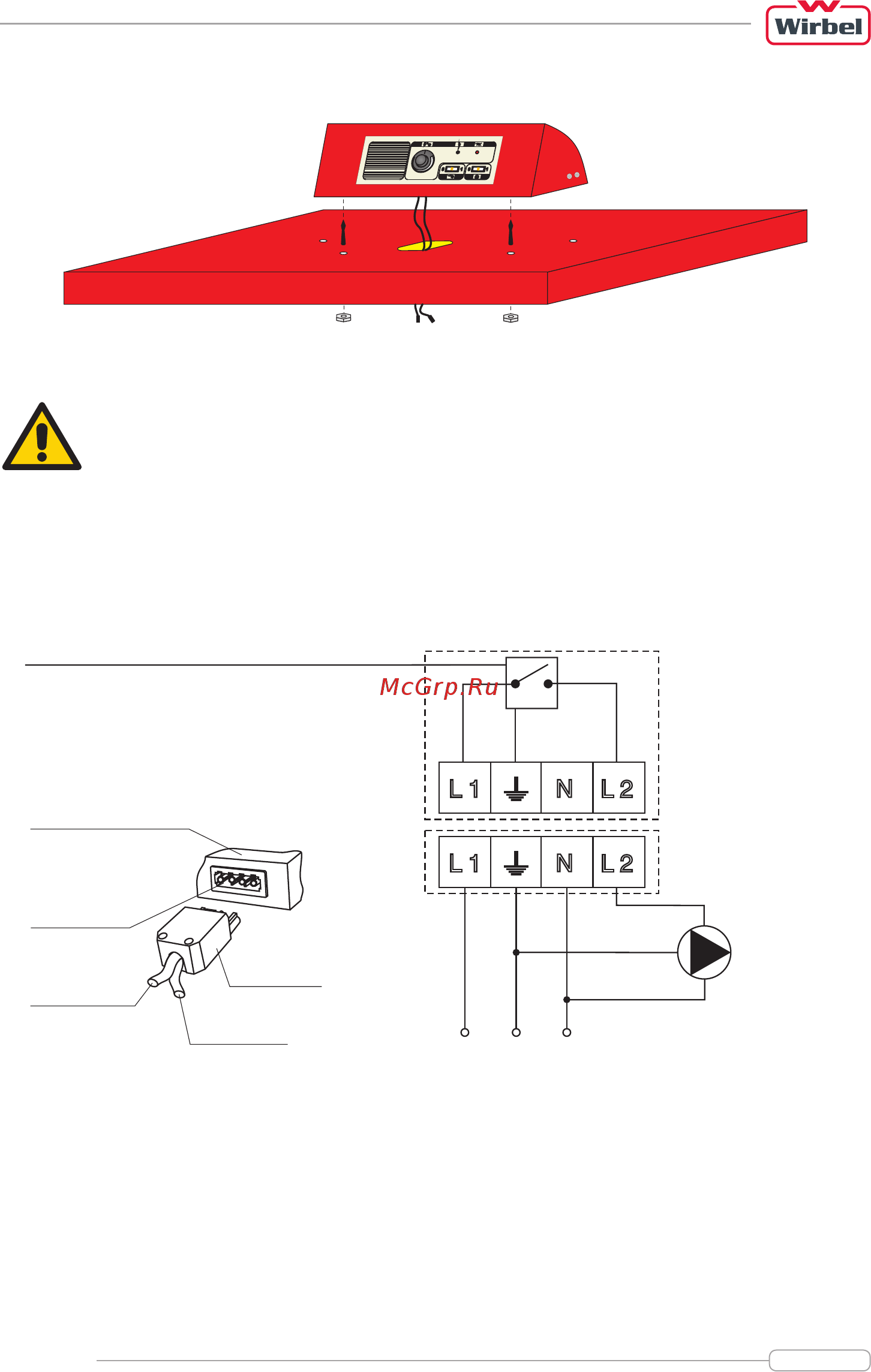

7.3.2. Монтаж пульта управления жидкотопливной/газовой горелкой (арт. 10230) на котёл
8. Электрическое подключение
Все электромонтажные работы должны осуществляться в соответствии с
существующими стандартами квалифицированным специалистом. Предохранители
должны устанавливаться на электроустановках в соответствии со стандартами
8.1. Работа на твёрдом топливе
Подключение циркуляционного насоса обязательно производится через штекер на задней
стороне котла (сторона 3, рис.3), который соединен с рабочим термостатом по схеме на рис.12.
Рис.12. Электрическая схема подключения котла при работе на твёрдом топливе
°c
0 1 10
°c
8.3. Работа на жидком топливе или газе.
Подключение котла ECO CKB с пультом управления жидкотопливной/газовой горелкой (арт. 10230)
к электросети выполняется посредством блока зажимов, находящихся под пультом управления.
Электрическая схема подключения показана на рис.13.
Крышка обшивки
котла
Штекер
(в наборе)
К циркуляц.
насосу
Розетка
термостата
насоса
НАПРЯЖЕНИЕ 230V
L 1
L 2
N
Термостат
(включает и выключает насос,
находится на крышке обшивки)
L 1
L 2
N
Находится на крышке
обшивки котла
Штекер (в наборе)
Внимание:
штекер находится на крышке обшивки
Циркуляц.
насос
Напряжение
230 V
8.2. Работа на пеллетах
Если какие-либо электрические кабели, связывающие элементы набора для работы на пеллетах
Pellet-set, повреждены, заменить их может только сервисная служба производителя с целью
предотвращения возможной опасности. Подробное описание электрического подключения
приведено в Техническом руководстве для монтажа и запуска набора Pellet-set.
