Твердотопливные котлы ЕСО СКВ
14

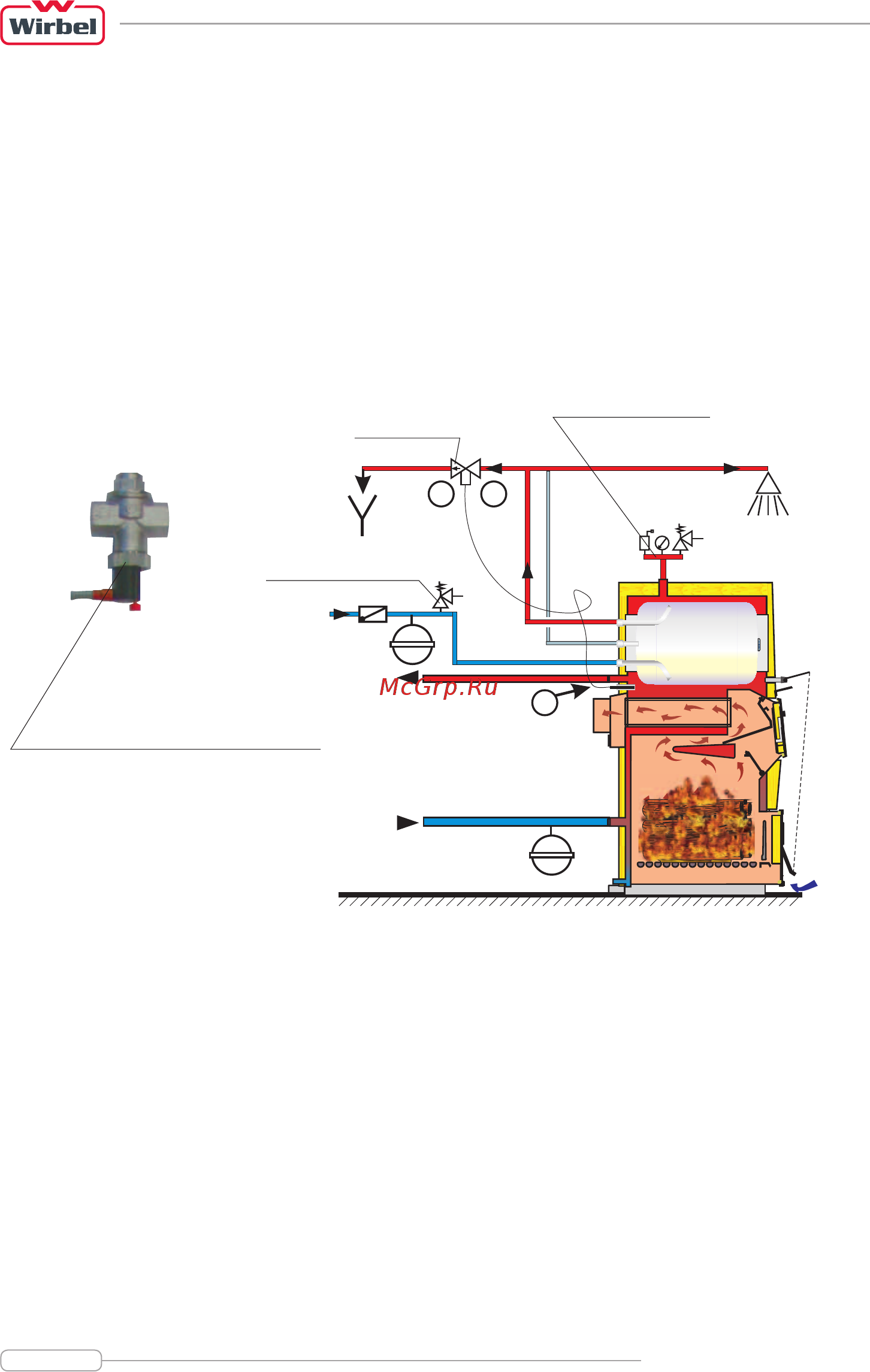

Рис.8. Схема монтажа термической защиты котла ЕСО СКВ в закрытой системе отопления
1 на предохранительную линию котла SV (см. рис.1) с внутренней резьбой 1” подключить группу
безопасности.
2 разделить водопровод горячей санитарной воды, выходящий из бойлера ГВС, посредством
тройника, на два:
• первый водопровод проложен к потребителям санитарной воды (смесители, душ и т.д.)
• второй водопровод проложен в канализацию через термический клапан
3 в подключение (2) с внутренней резьбой 3/4” термического клапана поступает горячая
санитарная вода, а подключение (3) с внутренней резьбой 3/4” открывает слив горячей
санитарной воды в канализацию
4 в патрубок OTV (см. рис.1) с внутренней резьбой 1/2” вкрутить датчик термического клапана
6.2. Подключение котла ЕСО СКB в открытую систему отопления
На рис.9 изображена принципиальная схема подключения котла ЕСО СКВ в открытую систему
отопления. Для работы открытой системы отопления необходимо установить открытый
расширительный бак выше уровня самого высокого радиатора. Если расширительный бак
устанавливается в комнате без отопления, то его необходимо изолировать. Циркуляционный
насос можно установить как на трубопроводе подачи, так и на обратном трубопроводе котла.
Циркуляционный насос необходимо установить:
• при работе на твердом, жидком топливе или газе – посредством штекера на задней стенке котла
к термостату насоса, установленному на заводе-изготовителе (термостат установлен на 68°C)
• при работе на пеллетах – посредством регулировки пульта управления CPREG, который входит
в состав комплекта Pellet-set, необходимого для использования пеллет.
23
1
Подача воды в систему отопления
Возврат воды из системы отопления
Холодная санитарная вода
Горячая санитарная вода
В канализацию
Рециркуляция
Потребители
Предохранительный
клапан 6 бар
термический
клапан*
Группа безопасности
*Положение термического клапана
после монтажа: (головкой клапана вниз)
Предохранительный
клапан 2,5 бар
