Твердотопливные котлы ЕСО СКВ
20
Характеристики пеллет
В качестве топлива в котлах с установленными пеллетными горелками CPPL, которая входит
в состав набора Pellet-set, используются древесные пеллеты. Пеллеты - это биотопливо,
произведенное из древесных отходов. Пеллеты могут храниться различными способами,
как фасованные в пластиковые мешки, так и контейнерах большого объёма. Рекомендуемые
характеристики пеллет для топки в котлах ECO CKB с установленным набором Pellet-set:
• теплотворность ≥ 4,9 кВт·ч/кг (18 МДж/кг)
• диаметр = 6 мм или 8 мм
• макс. содержание влаги = 12 %
• макс. содержание пыли = 1,5 %
9.1.3. Работа на жидком топливе или газе
Отверстие для установки терморегулятора необходимо заглушить. Необходимо установить
турбуляторы в дымовой трубе (см. пункт 11). Выньте решетку из нижней дверцы котла (рис.15).
Необходимо проверить, что котел подключен к электросети. Запуск горелки в работу
производится сервисной организацией.Для правильной работы котла необходимо подобрать и
настроить горелочное устройство в зависимости от вида топлива и мощности котла.
Проверьте, чтобы насос системы был подключен к термостату насоса, установленного на
задней стороне обшивки котла заводом-изготовителем, а также включение и выключение
циркуляционного насоса на настроенной температуре.

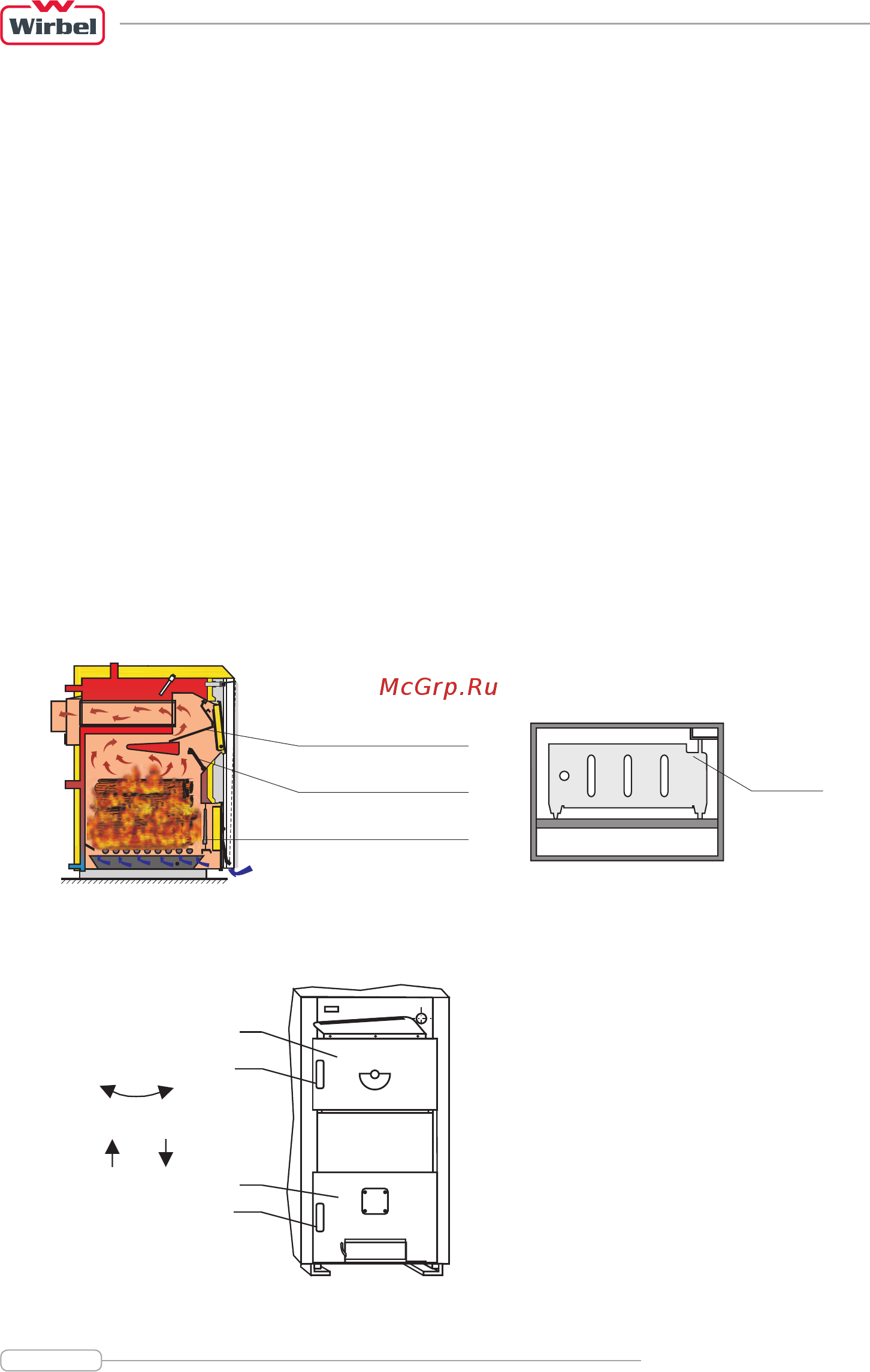

Рис.15. Подвижные части котла
Рис.16. Процедура открытия дверей котла
Решетка
Нижняя заслонка
Решетка
Верхняя заслонка
Открыть
Влев о
Закрыть
Вправ о
GV
RGV
DV
RDV
GV Верхняя дверца котла
DV Нижняя дверца котла
RGV Ручка верхней дверцы котла
RDV Ручка нижней дверцы котла
