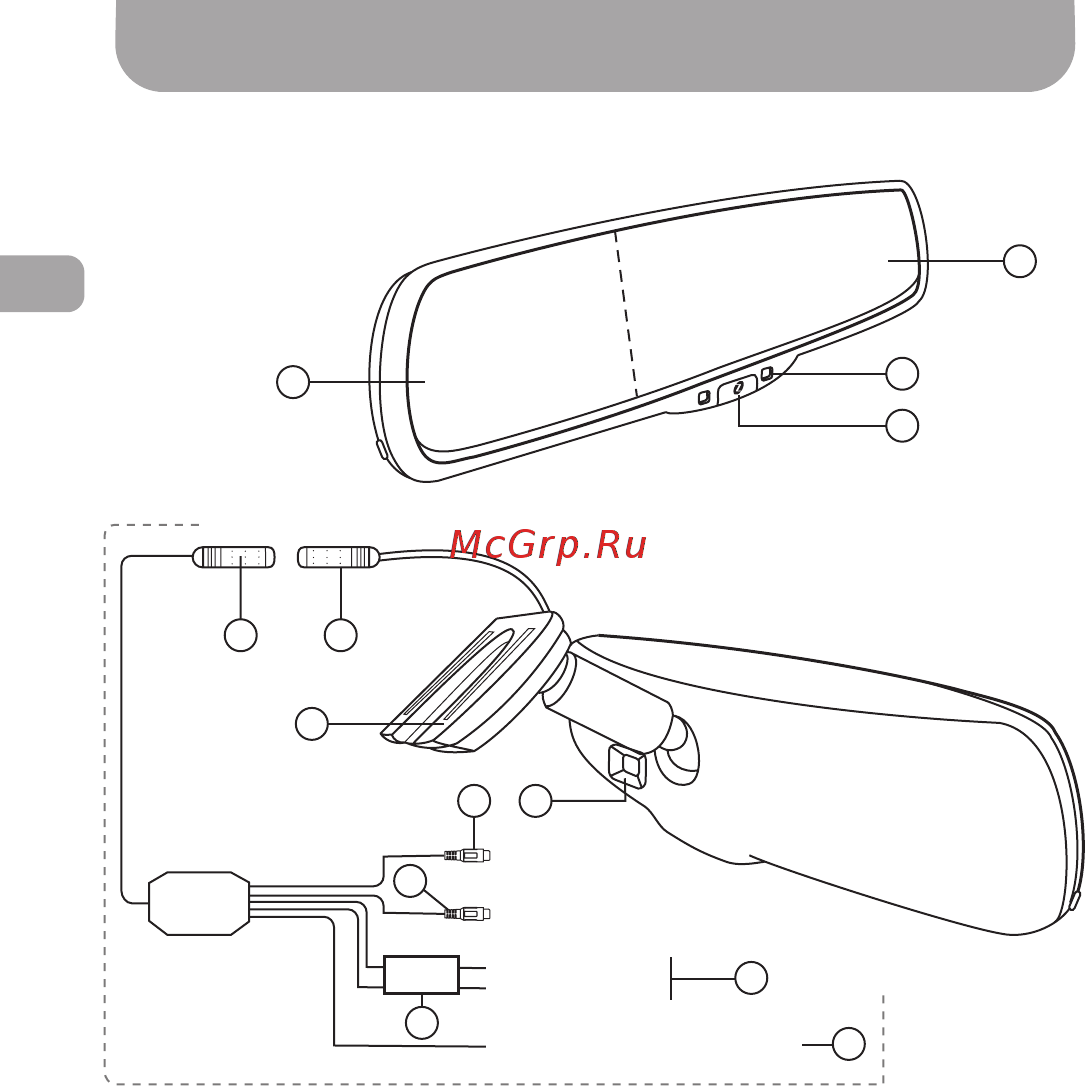

Элементы управления
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Встроенный дисплей 4,3’’
Зеркало
Кнопка ON/OFF – включение/
выключение монитора
Индикатор состояния функции
автозатемнения зеркала
(для
Gazer MM7xx/MU7xx
)
Датчик освещенности
Крепление
Разъем подключения к блоку
коммутации
Разъем подключения зеркала
Блок фильтра/предохранитель
VIDEO1 IN – видеовход №1
Camera – видеовход №2
АСС+, GND – провода
подключения питания
Back CAR SIGNAL – провод
управления
1
8
10
12
7
6
9
13
5
2
4
3
ACC+(красный)
Back CAR SIGNAL (зеленый)
Блок коммутации
GND (черный)
(видеовход №1)
(видеовход №2)
Camera
VIDEO1 IN
FUSE
11
Особенности использования
Автомобильное зеркало заднего вида со встроенным монитором Gazer
MM5xx/MM7xx/
MU5xx/MU7xx
предназначено для установки в салоне
автомобиля вместо оригинального зеркала. Последние цифры «xx» в
маркировке модели Gazer MM5xx/MM7xx/
MU5xx/MU7xx
означают
тип крепления на лобовое стекло, которое совместимо с креплением
определенных моделей автомобилей.
Зеркало Gazer MM5xx/MM7xx/
MU5xx/MU7xx
имеет встроенный
дисплей диагональю 4,3” (16:9), который поддерживает работу с
двумя видеовходами, а также может работать с видеостандартами
PAL или NTSC (монитор автоматически определит формат
видеосигнала и переключится для работы в нужный стандарт).
Видеовход №1
(VIDEO1 IN) предназначен для подключения
видеосигнала от автомобильного видеорегистратора или DVD плеера.
При этом изображение будет выводиться на монитор постоянно при
наличии видеосигнала. При помощи кнопки ON/OFF возможно
отключить встроенный дисплей.
Видеовход №2
(Camera) предназначен для подключения
видеосигнала от автомобильной видеокамеры заднего вида Gazer.
При движении автомобиля задним ходом (при поступлении
видеосигнала от камеры заднего вида), изображение с камеры будет
отображаться на встроенном мониторе. Видеовход №2 является
приоритетным, при наличии видеосигнала на обоих входах, монитор
отобразит сигнал с Видеовхода №2. Если монитор был выключен
кнопкой ON/OFF, при поступлении сигнала на Видеовход №2 он
включится автоматически и выключится после отключения
видеосигнала.
Gazer MM7xx
/MU7xx
имеет функцию автоматического затемнения
поверхности зеркала, которая позволяет избежать ослепления
водителя ярким светом фар позади идущих автомобилей в темное
время суток. Данная функция всегда включена, и, в зависимости от
уровня освещенности вокруг автомобиля, поверхность зеркала
автоматически затемняется до необходимого уровня. Индикатор
состояния светится зеленым цветом, обозначая активность функции
автоматического затемнения поверхности зеркала.
Во время отображения на встроенном дисплее изображения с
автомобильной видеокамеры нажатие кнопки ON/OFF регулирует
яркость дисплея
(по умолчанию яркость установлена максимальной).
Выбранный уровень яркости будет сохранен и при следующем
включении дисплея яркость будет автоматически устанавливаться
согласно последней настройке.
14
