Gazer MU500 [23/26] Підключення дзеркала
![Gazer MU500 [23/26] Підключення дзеркала](/views2/1384792/page23/bg17.png)
Підключення дзеркала

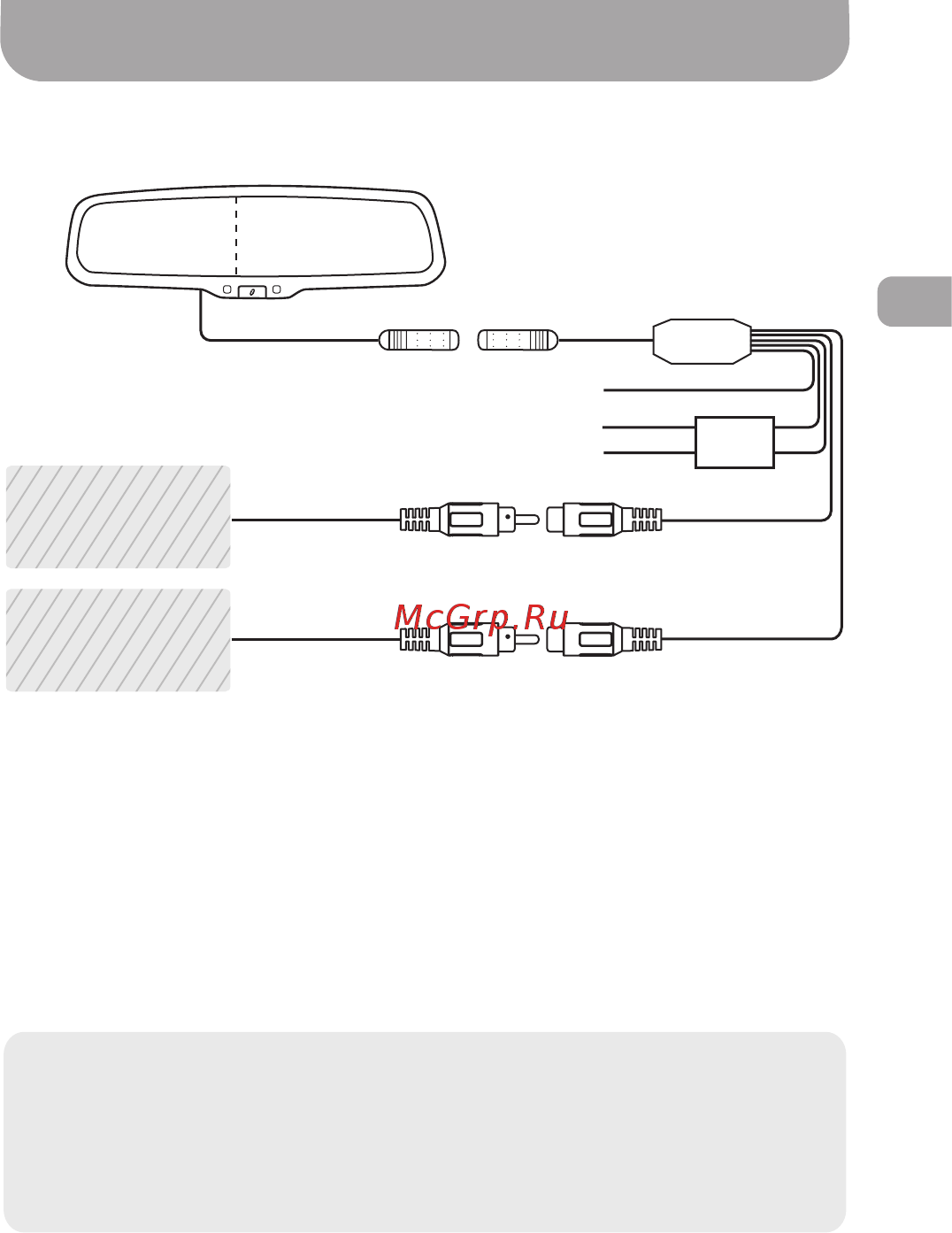

Схема підключення
Підключіть чорний дріт (GND) до маси автомобіля, а червоний дріт
(ACC+) підключіть до лінії живлення АСС автомобіля +12В (живлення
АСС вмикається при запуску двигуна автомобіля і вимикається при
його вимкненні).
Зелений дріт (Back CAR SIGNAL) підключіть до дроту живлення ліхтарів
заднього ходу +12В. При використанні дзеркала Gazer
MM5xx/MM7xx/
MU5xx/MU7xx
спільно з відеокамерою заднього огляду
Gazer і блоком комутації та керування, підключіть зелений дріт (Back
CAR SIGNAL) до дроту +12В (червоний) роз’єму живлення монітора
Gazer (DC CONNECTOR на схемі підключення відеокамери Gazer).
З’єднайте роз’єм відеовходу №1 (VIDEO1 IN) з роз’ємом відеовиходу
(VIDEO OUT) автомобільного відеореєстратора або DVD плеєра, після
цього з’єднайте роз’єм відеовходу №2 (Camera) з роз’ємом
відеовиходу (VIDEO OUT) автомобільної відеокамери заднього огляду.
З’єднайте роз’єм блоку комутації з відповідним роз’ємом дзеркала.
ACC+(червоний)
Back CAR SIGNAL (зелений)
GND (чорний)
(відеовихід) (відеовхід №1)
(відеовихід) (відеовхід №2)
VIDEO OUT Camera
VIDEO OU
TVIDEO1 IN
Відеокамера
заднього огляду
Автомобільний
відеореєстратор
FUSE
Примітка: При підключенні зеленого дроту (Back CAR
SIGNAL) до дроту живлення ліхтарів заднього ходу або дроту
живлення монітора, функція автоматичного затемнення
поверхні дзеркала (для Gazer MM7xx/MU7xx) буде
вимикатись автоматично під час увімкнення задньої передачі
(ліхтарів заднього ходу).
23
UA
