Подключение зеркала

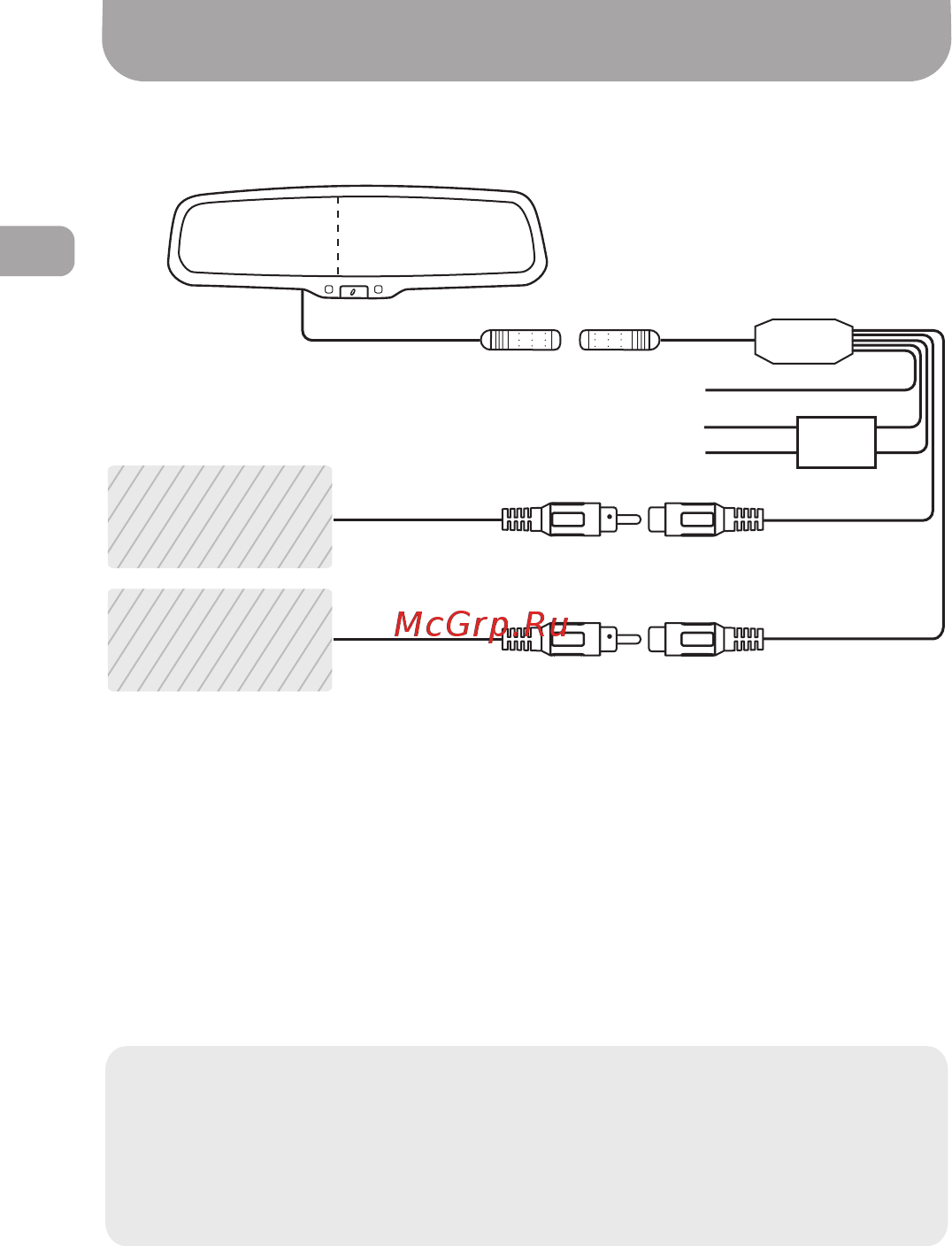

Схема подключения
Подключите черный провод (GND) к массе автомобиля, а красный
провод (ACC+) подключите к проводу питания ACC+ автомобиля +12В
(питание ACC включается при запуске двигателя автомобиля и
отключается при его выключении).
Зеленый провод (Back CAR SIGNAL) подключите к проводу питания
фонарей заднего хода +12В. При использовании зеркала Gazer
MM5xx/MM7xx/
MU5xx/MU7xx
совместно с видеокамерой заднего вида
Gazer и блоком
коммутации и управления, подключите зеленый провод
(Back CAR SIGNAL)
к проводу +12В (красный) разъема подключения
питания монитора Gazer (DC CONNECTOR на схеме подключения
видеокамеры Gazer).
Соедините разъем видеовхода №1 (VIDEO1 IN) с разъемом видеовыхода
(VIDEO OUT) автомобильного видеорегистратора или DVD плеера, затем
соедините разъем видеовхода №2 (Camera) с разъемом видеовыхода
(VIDEO OUT) автомобильной видеокамеры заднего вида.
Соедините разъем блока коммутации с соответствующим разъемом
зеркала.
ACC+(красный)
Back CAR SIGNAL (зеленый)
GND(черный)
(видеовыход) (видеовход №1)
(видеовыход) (видеовход №2)
VIDEO OUT Camera
VIDEO OU
TVIDEO1 IN
Видеокамера
заднего вида
Автомобильный
видеорегистратор
FUSE
Примечание: При подключении зеленого провода (Back
CAR SIGNAL) к проводу питания фонарей заднего хода или
проводу питания монитора, функция затемнения
поверхности зеркала
(для Gazer MM7xx/MU7xx)
будет
отключаться автоматически во время включения задней
передачи (фонарей заднего хода).
Технические характеристики
Дисплей
Разрешение дисплея
Видеовход
Формат сигнала
Функция автозатемнения
Питание
Потребляемый ток
MM5xx/MU5xx
Потребляемый ток
MM7xx/MU7xx
Температура эксплуатации
Габариты, мм
TFT LCD 4,3"
480х272 (16:9)
2 композитных CVBS (RCA)
PAL/NTSC с функцией автоопределения
Gazer MM7xx/MU7xx
DC 12V
220 mA
580 mA
-20°С - +65°С
267х42х82
