Gazer MU500 [21/26] Елементи керування
![Gazer MU500 [21/26] Елементи керування](/views2/1384792/page21/bg15.png)
Комплектація
Дзеркало заднього огляду
Gazer
MM5xx/MM7xx/
MU5xx/MU7xx
Основа кріплення
(Gazer MM501/MM701)
Блок
комутації
Накладка на лобове скло
для приховування кабелю
Посібник
користувача

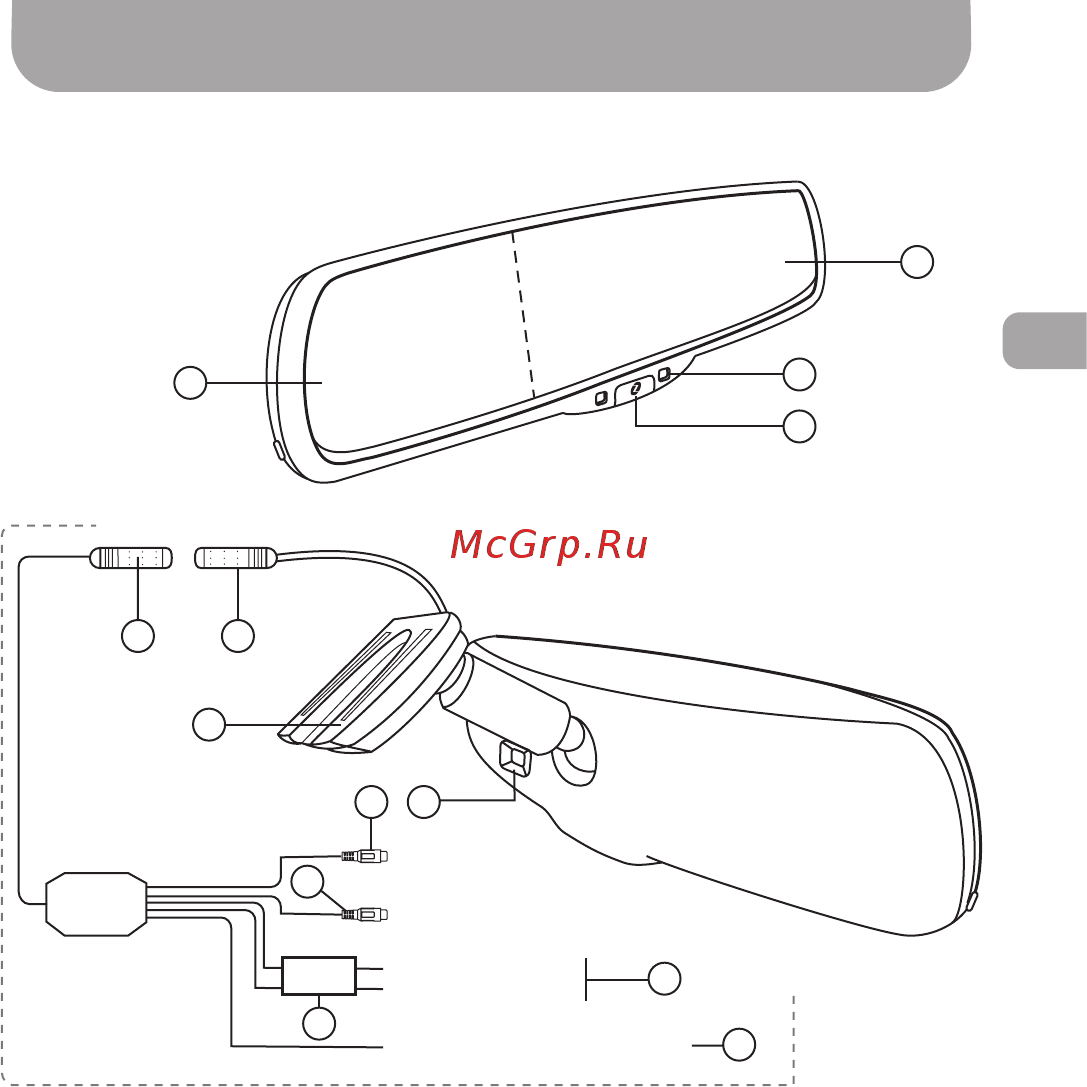

Елементи керування
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Вбудований дисплей 4,3’’
Дзеркало
Кнопка ON/OFF – увімкнення/
вимкнення дисплея
Індикатор стану функції
автозатемнення дзеркала
(для
Gazer MM7xx/MU7xx
)
Датчик освітленості света
Кріплення
Роз’єм підключення до блоку
комутації
Роз’єм підключення дзеркала
Блок фільтра/запобіжник
VIDEO1 IN – відеовхід №1
Camera – відеовхід №2
АСС+, GND – дроти
підключення живлення
Back CAR SIGNAL – дріт
керування
1
8
10
12
7
6
5
9
13
2
4
3
ACC+ (червоний)
Back CAR SIGNAL (зелений)
Блок комутації
GND (чорний)
(відеовхід №1)
(відеовхід №2)
Camera
VIDEO1 IN
FUSE
11
21
UA
