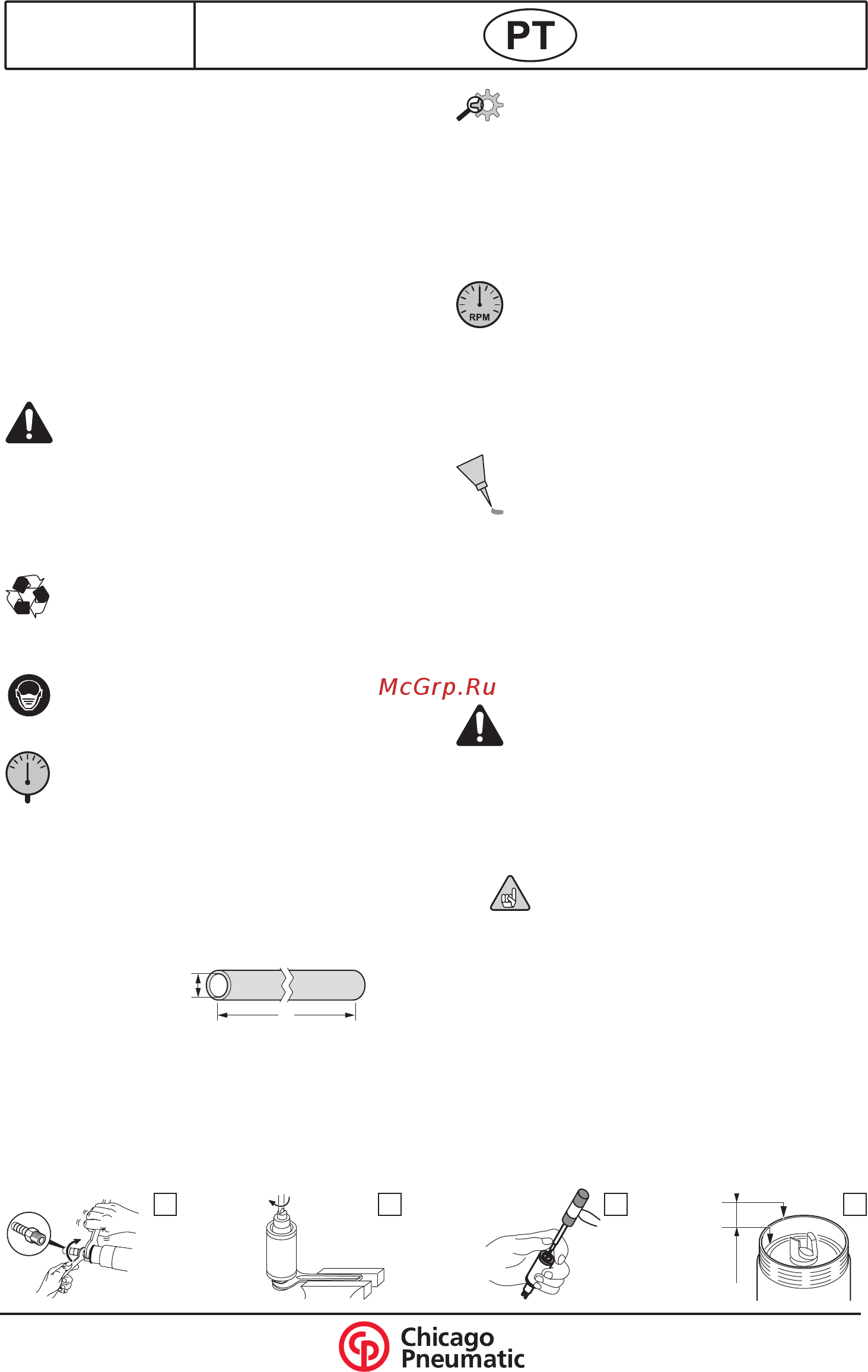

Instruções originais.
Todos os direitos são reservados. É proibida
qualquer utilização ilícita ou cópia total ou
parcial. Isto aplica-se particularmente a marcas
registradas, denominações de modelos, número
de peças e desenhos. Utilizar apenas peças
autorizadas. Qualquer dano ou funcionamento
defeituoso provocado pela utilização de peças
não autorizadas não será coberto pela garantia
do produto e o fabricante não será responsável.
INSTRUÇÕES
Este produto foi concebido para remover
matérias por meio de abrasivos. Não é
autorizada nenhuma outra utilização.
Reservado a uso prossional. Antes
de qualquer intervenção na máquina,
desligar a ferramenta da rede de ar
comprimido ou cortar a alimentação em
ar.
Para a eliminação dos componentes,
lubricantes, etc. certicar-se que
os processos de segurança são
respeitados.
Para os sistemas de aspiração de
poeiras, queira contatar seu fornecedor.
A ferramenta foi estudada para uma
pressão de utilização de 6,3 bar (90
psig). O ar comprimido deve ser limpo.
É aconselhável instalar um ltro. Para
ecácia e rendimento máximos, as
características do tubo de alimentação
em ar (tubo anti-estática) devem ser
respeitadas. (Ligação de ar comprimido
ver desenho N°1).
A: Ømini = 10mm (3/8")
B: 7 m máx.
A
B
Para obter o máximo de ecácia da
ferramenta pneumática, conservar suas
características e evitar as reparações
sucessivas, é aconselhável denir um
programa de inspeção e de reparação
desta ferramenta cada 500 horas.
A periodicidade dessas inspeções
depende da severidade do trabalho a
efetuar.
Controlar a velocidade em vazio da
máquina, a intervalos regulares e depois
de cada utilização ou manutenção.
Retirar o abrasivo para controlar a
velocidade. A velocidade máxima
autorizada marcada na máquina não
deve ser ultrapassada e o nível de
vibração não deve ser excessivo.
Esta ferramenta está equipada com
palhetas que podem funcionar sem ar
lubricado. No entanto, uma pequena
quantidade de óleo permite que a
ferramenta forneça toda sua potência e
prolonga sua vida útil. A utilização de ar
seco não comportando nenhum vestígio
de óleo pode reduzir a vida útil das
palhetas.
INSTRUÇÕES DE DESMONTAGEM E
MONTAGEM
Desligar a máquina da rede de ar
comprimido. Retirar os acessórios.
Desmontagem da turbina
● Retirar a turbina do cárter (15).
● Remover o anel de bloqueio (27).
● Desapertar o regulador de velocidade (16).
Rosca à esquerda (ver desenho 2).
● Desmontar a turbina (ver desenho 3).
● APERTAR LIGEIRAMENTE O ROTOR NUM
TORNO EQUIPADO COM MAXILAS DE
CHUMBO, desenroscar depois o garfo de
acoplamento (29).
10mm
1 3 42
© COPyRIGHT 2011, CHICAGO
PNEUMATIC
09/2011
13 / 27
Part n° 6159949820
Issu n° 01
Series C
