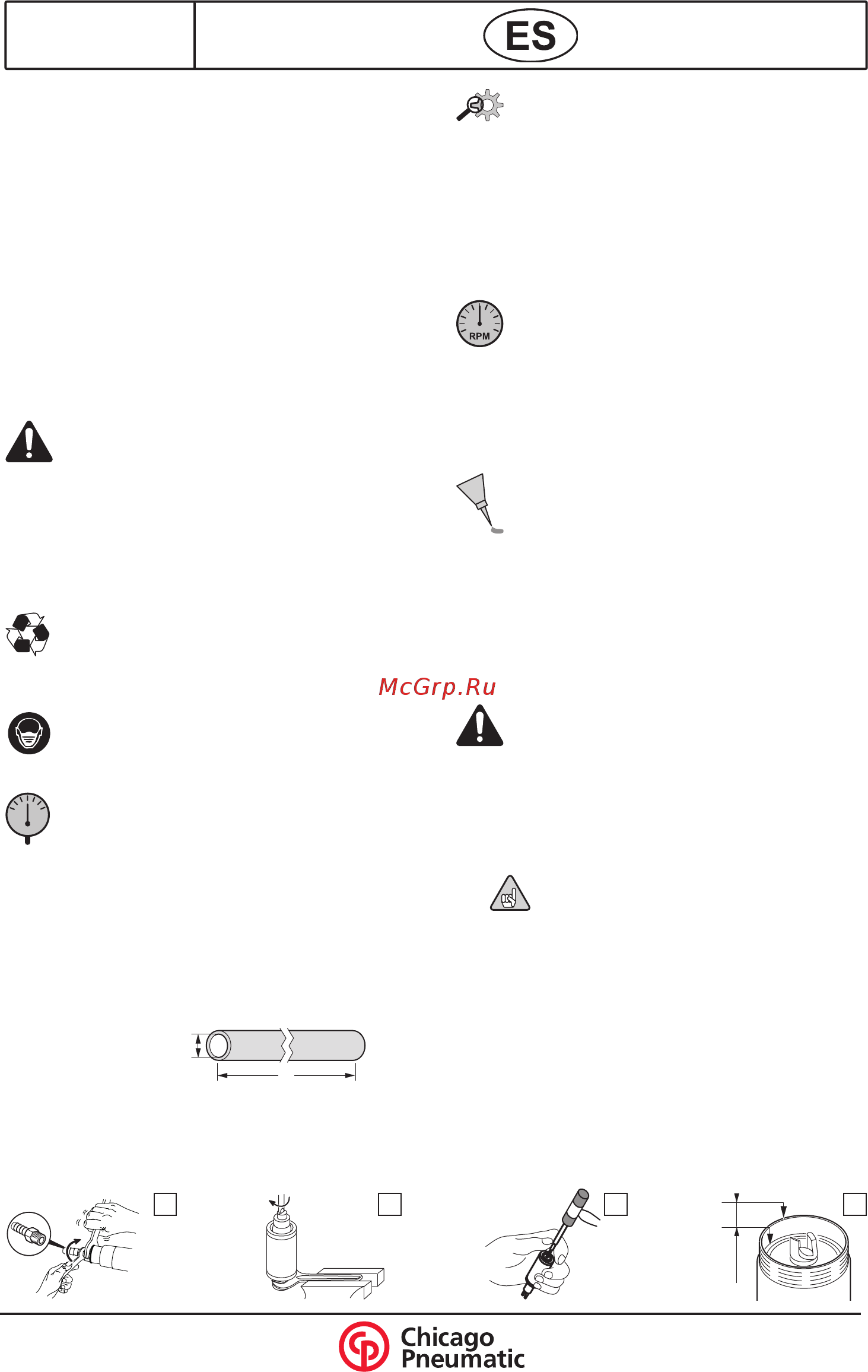

Instrucciones originales.
Reservados todos los derechos. Está prohibido
todo uso indebido o copia de este documento o
parte del mismo. Esto se reere especialmente
a marcas comerciales, denominaciones de
modelos, números de piezas y dibujos. Utilicen
exclusivamente piezas de repuesto autorizadas.
Cualquier daño o defecto de funcionamiento
causado por el uso de piezas no autorizadas
queda excluído de la garantía o responsabilidad
del fabricante.
INSTRUCCIONES
Esta herramienta ha sido diseñada para
el arranque de material por medio de
abrasivos. Cualquier otra utilización
no está autorizada. Reservado para
un uso profesional. Antes de intervenir
por cualquier motivo sobre la máquina,
desconecten la herramienta de la red
de aire comprimido o cierren la llegada
de aire.
Para la eliminación de los componentes,
lubricantes, etc… comprueben que
las normas de seguridad han sido
respetadas.
Para los sistemas de aspiración de
polvos, por favor contacten a su
vendedor.
La herramienta ha sido diseñada para
una presión de utilización de 6,3 bar
(90 psig). El aire comprimido debe
estar limpio. Les recomendamos
instalen un ltro. Para que la ecacia y
el rendimiento sean óptimos, respeten
las características de la manguera de
alimentación de aire (tubo antiestático).
(Conexión aire comprimido véase dibujo
N°1).
A: Ømín = 10mm (3/8")
B: 7 m máx.
A
B
Para conseguir la mayor ecacia por
parte de la herramienta neumática,
para que conserve sus características
y evitar repetidas reparaciones,
les recomendamos establezcan un
programa de inspección y reparación
de dicha herramienta cada 500 horas.
La periodicidad de dichas inspecciones
depende de lo duro que sea el trabajo
que tienen que efectuar.
Controlen la velocidad de la herramienta
en vacío cada tanto tiempo y después
de haberla utilizado o de cualquier
operación de mantenimiento. Para
controlar la velocidad retiren el abrasivo.
No rebasen la velocidad máxima
autorizada que gura en la herramienta.
El nivel de ruidos no debe ser excesivo.
Las aletas de esta herramienta pueden
funcionar con aire sin lubricar. A pesar
de todo, una pequeña cantidad de aceite
le permite a la herramienta dar toda su
potencia y alarga su duración de vida.
La utilización de aire seco sin nada de
aceite puede reducir la duración de vida
de las aletas.
INSTRUCCIONES DE DESMONTAJE y
MONTAJE
Desconecten la máquina de la red de
aire comprimido. Retiren los accesorios.
Desmontaje de la turbina
● Saquen la turbina del cárter (15).
● Extraigan el anillo de retención (27).
● Desatornillen el regulador de velocidad (16).
Roscado a la izquierda (véase
dibujo 2).
● Desmonten la turbina (véase dibujo 3).
● APRIETEN SUAVEMENTE EL ROTOR
EN UNA MORDAZA CON MORDAZAS DE
PLOMO, luego desmonten la horquilla de
acoplamiento (29).
10mm
1 3 42
© COPyRIGHT 2011, CHICAGO
PNEUMATIC
09/2011
7 / 27
Part n° 6159949820
Issu n° 01
Series C
