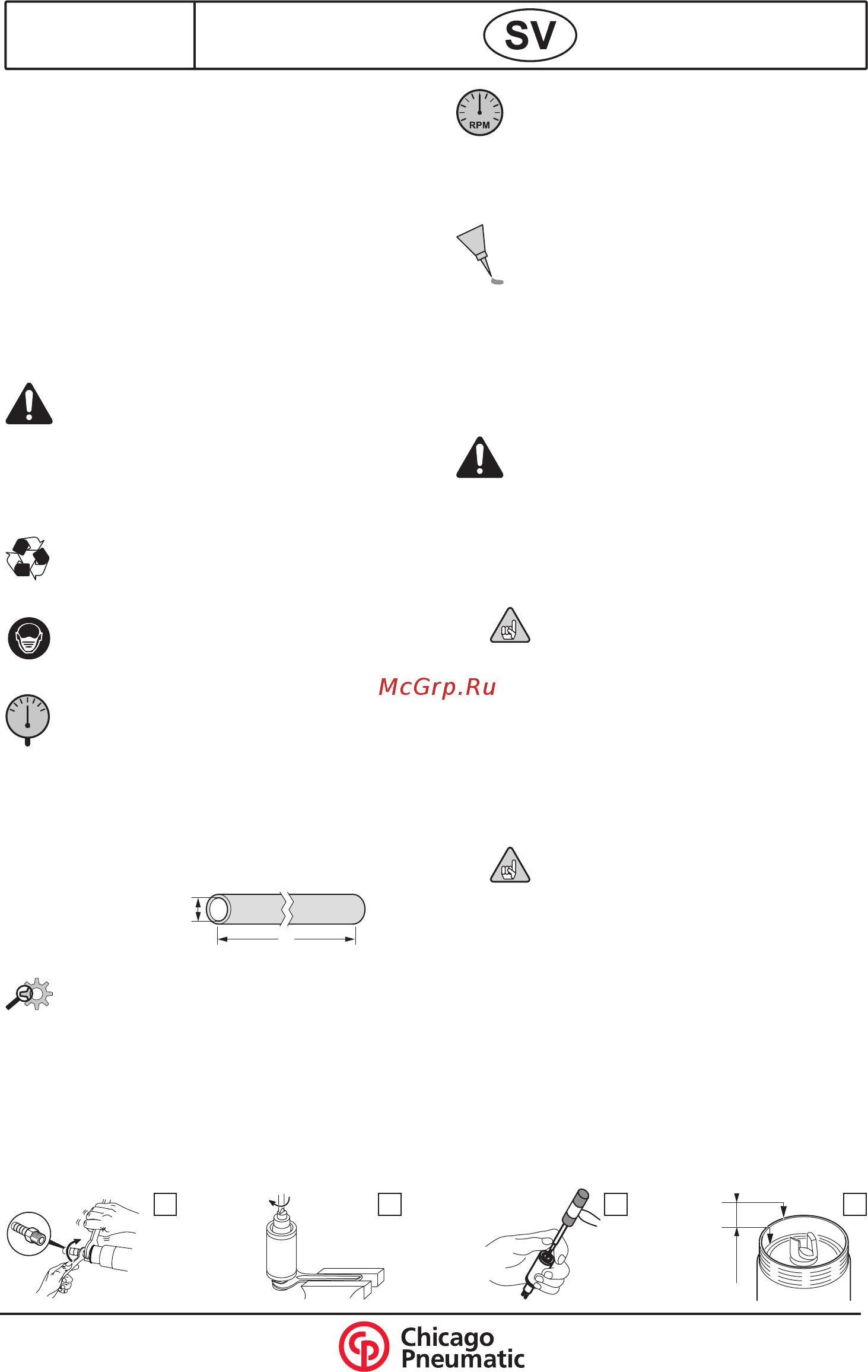

Originalinstruktioner
Alla rättigheter förbehållna. All icke-auktoriserad
användning eller kopiering av innehållet
eller del därav är förbjuden. Detta gäller
speciellt för varumärken, modellbeteckningar,
komponentnummer och ritningar. Använd endast
originaldelar. Skador eller funktionsstörningar,
som vållas av att andra delar används omfattas
inte av garantin eller produktansvaret.
INSTRUKTIONER
Denna produkt har konstruerats för
borttagning av material med hjälp av
slipmedel. Ingen annan användning är
tillåten. Reserverad för en professionell
användning. Före varje ingrepp på
maskinen, koppla bort verktyget från
tryckluftsnätet eller stäng av detta.
För omhändertagandet av komponenter,
smörjmedel, etc… se till att
säkerhetsprocedurerna tillämpas.
För dammsugningssystemen, kontakta
er återförsäljare.
Verktyget är konstruerat för ett drifttryck
på 6,3 bar (90 psig). Tryckluften
skall vara ren. Installation av ett lter
rekommenderas. För maximal effektivitet
och verkningsgrad bör föreskrivna
egenskaper hos luftmatarslangen
innehållas. (Anslutning av tryckluft, se
gur nr 1).
A: Ø mm = minst 10 (3/8 tum)
B: max. 7 m
A
B
För att uppnå maximal effektivitet hos
tryckluftsverktyget, för att upprätthålla
dess egenskaper och undvika löpande
reparationer, bör ett översyns- och
reparationsprogram upprättas för detta
verktyg som skall genomföras minst
var 500 : e timme. Intervallen mellan
dessa översyner beror på hur hårda
arbetsförhållandena för verktyget är.
Kontrollera verktygets varvtal utan
last i regelbundna intervall och efter
varje användning. Ta ur slipmedlet för
att kontrollera varvtalet. Det maximalt
tillåtna varvtalet märkt på verktyget får
inte överskridas.
Detta verktyg är utrustat med skovlar
som kan arbeta utan smord luft. En liten
oljemängd innebär dock att verktyget
kan avge maximal effekt och får maximal
livslängd. Användning av torr luft utan
någon oljetillsats kan sänka skovlarnas
livslängd.
ANVISNINGAR fÖR DEMONTERING
OCH ÅTERMONTERING
Koppla bort maskinen från
tryckluftsnätet. Dra ur tillbehören.
Demontering av turbinen
● Ta ur turbinen ur kåpan (15).
● Dra ut låsringen (27).
● Skruva ur varvtalsregulatorn (16).
Vänstergängning (se ritning 2).
● Dmontera turbinen (se gur 3).
● DRA ÅT ROTORN EN ANING I
ETT SKRUVSTÄD FÖRSETT MED
BLYKLÄMBACKAR, och skruva sedan ur
kopplingsgaffeln (29).
Återmontering av turbinen
● Gå tillväga i omvänd ordning vid
återmonteringen.
Observera skovlarnas
monteringsriktning.
● Avsätt en droppe lim "Loctite 243" på
regulatorns (16) gänga innan den dras åt
med åtdragningsmomentet 2 Nm.
● Säkerställ att turbinen är ordentligt
positionerad (se gur 4).
10mm
1 3 42
© COPyRIGHT 2011, CHICAGO
PNEUMATIC
09/2011
17 / 27
Part n° 6159949820
Issu n° 01
Series C
