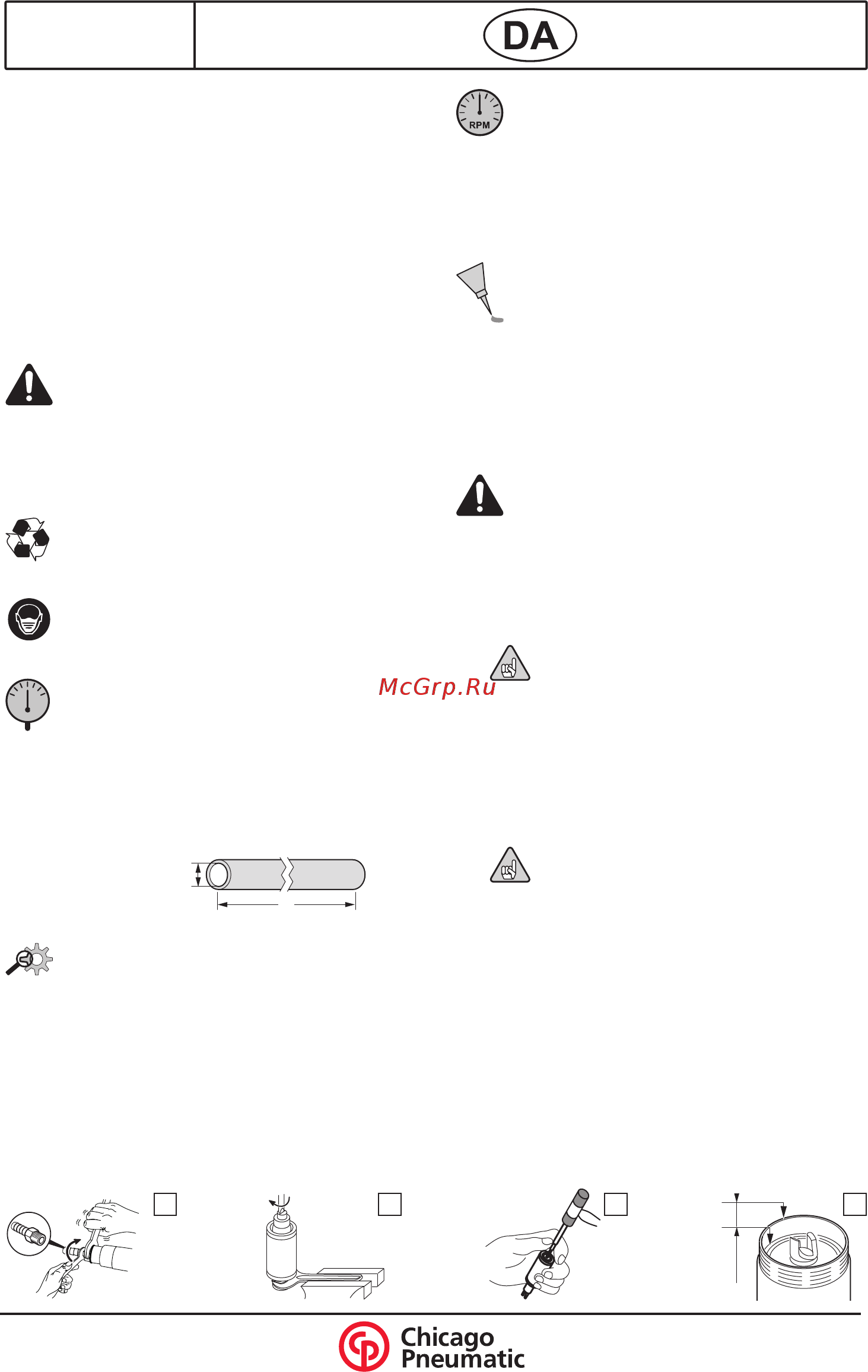

Alle rettigheder forbeholdes. Indholdet eller
dele deraf må ikke anvendes eller kopieres
uden tilladelse. Dette gælder i særdeleshed
varemærker, modelbetegnelser, delnumre og
tegninger. Brug kun originale dele. Beskadigelse
eller svigt som følge af brug af uoriginale dele er
ikke dækket af garantien eller produktansvaret.

Dette produkt er beregnet til at fjerne
materialer ved hjælp af slibemidler.
Al anden brug er forbudt. Forbeholdt
professionel brug. Før nogen form for
indgreb på maskinen skal værktøjet
frakobles trykluftkredsløbet, eller dette
skal afbrydes.
Ved bortskaffelse af komponenter,
smøremidler, osv. skal man sikre sig, at
sikkerhedsreglerne er overholdt.
Hvad angår støvsugningssystemer,
kontakt venligst forhandleren.
Værktøjet er designet til et arbejdstryk
på 6,3 bar (90 psig). Trykluften skal
være ren. Det tilrådes at installere et
lter. For maksimal effektivitet og ydelse
skal trykluftslangens specikationer
overholdes. (Tryklufttilslutning, se
tegning Nr. 1).
A: Ømini= 10mm (3/8")
B: 7 m maks.
A
B
For at opnå maksimal effektivitet
af trykluftværktøjet, bevare dets
specikationer og undgå efterfølgende
reparationer, tilrådes det at oprette et
eftersyns- og reparationsprogram for
dette værktøj mindst hver 500 timer.
Hyppigheden af disse eftersyn afhænger
af, hvor hårdt arbejde, der skal udføres.
Kontroller værktøjets hastighed ubelastet
med jævne mellemrum og hver gang,
det har været brugt. Fjern slibemidlet
for at kontrollere hastigheden. Den
maksimalt tilladte hastighed, der står
på værktøjet, må ikke overskrides, og
vibrationsudsendelsen må ikke være
overdreven.
Dette værktøj er udstyret med vinger, der
kan fungere uden smurt luft. Imidlertid
giver en lille mængde olie værktøjet
mulighed for at levere maksimal effekt
og forlænger dets levetid. Brugen
af udtørret luft uden spor af olie kan
reducere vingernes levetid.


Frakobl maskinen fra trykluftkredsløbet.
Fjern tilbehør.

● Tag turbinen ud af huset (15).
● Træk låseringen ud (27).
● Skru hastighedsregulatoren af (16).
Venstregevind (se tegning 2).
● Afmonter turbinen (se tegning 3).
● SPÆND ROTOREN LET I SKRUESTIK MED
BLYKÆBER, og skru tilkoblingsgaen (29) af.

● Følg proceduren for afmontering i omvendt
rækkefølge.
Pas på vingernes monteringsretning.
● Læg en dråbe "Loctite 243" lim på
regulatorens (16) gevind, inden der
tilspændes til moment 2 Nm.
● Kontrollér, at turbinen sidder korrekt (se
tegning 4).
10mm


09/2011
21 / 27
Part n° 6159949820
Issu n° 01
Series C
