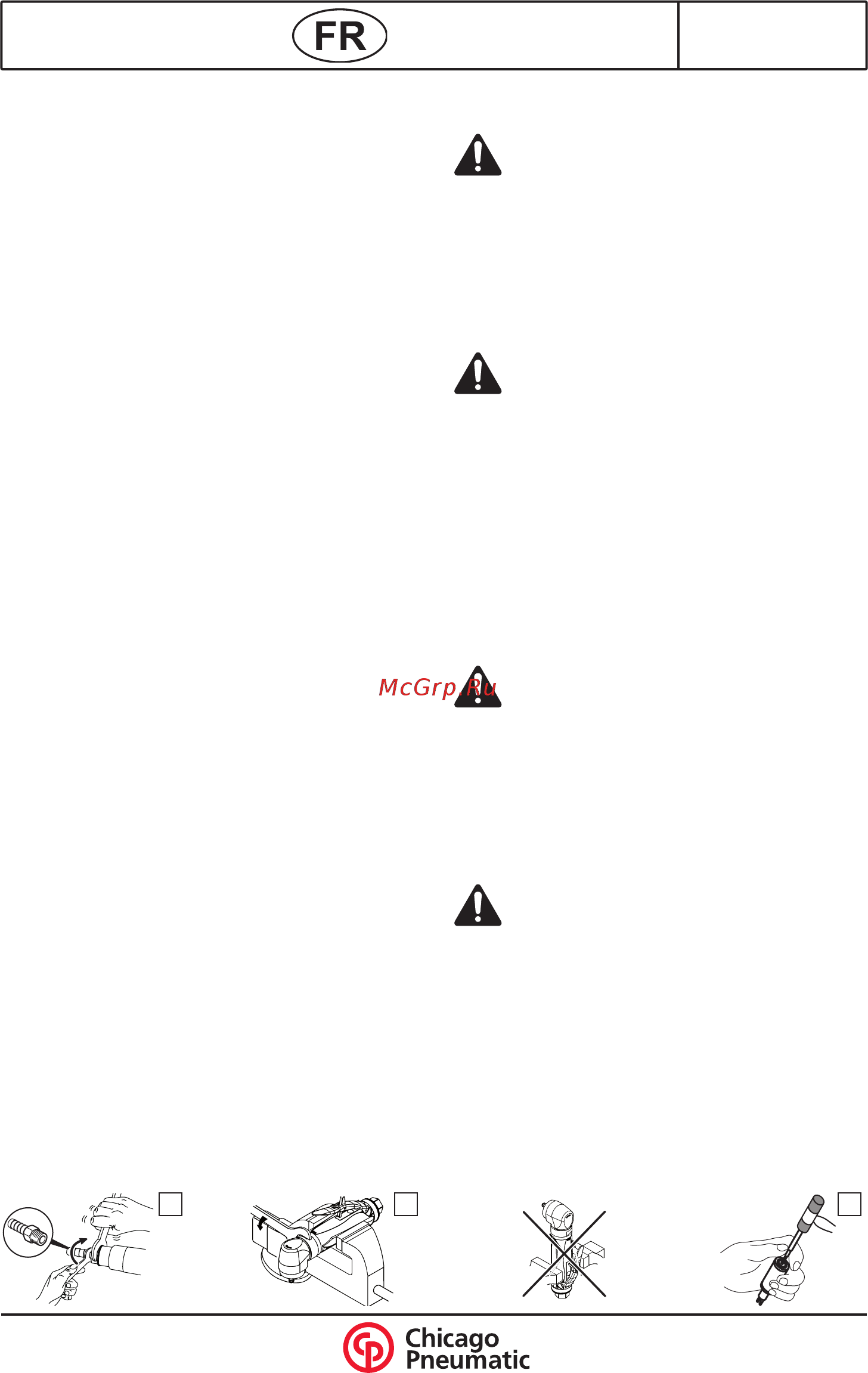

07/2010 7 / 36
2050541913
Issue no: 01
Series: C
Niveau de bruit et émission de vibrations
déclarés
(Voir page 36).
Toutes les valeurs sont celles connues à la
date de publication du présent document. Pour
obtenir les renseignements les plus récents,
visiter le www.cp.com
Ces valeurs ont été obtenues par des essais
en laboratoire conformément aux normes
indiquées; elles ne peuvent pas être utilisées
pour l’évaluation des risques. Les valeurs
mesurées sur les lieux de travail individuels
peuvent être supérieures aux valeurs indiquées.
Les valeurs d’exposition et le risque de
préjudice réels dépendent de l’utilisateur et de
sa condition physique, de la méthode de travail
utilisée, de la pièce de travail, de la conception
de la station de travail et du temps d’exposition.
Chicago Pneumatic ne saurait être tenue
responsable des conséquences de l’utilisation
des valeurs ci-dessus au lieu des valeurs
représentatives de l’exposition réelle, dans les
études de risques individuelles sur les lieux
de travail qui échappent à notre contrôle. Cet
outil peut provoquer des Troubles Musculo-
Squelettiques, si son utilisation n'est pas
correcte. Un guide communautaire de la
prévention des TMS peut être trouvé sur le site :
http://www.pneurop.eu/uploads/documents/pdf/
PN3-02-NV_Declaration_info_sheet_0111.pdf
Nous recommandons un programme de
surveillance de la santé pour détecter les
premiers symptômes se rapportant au bruit ou
à l'exposition aux vibrations, et de modier
les conditions travail pour aider à prévenir les
troubles à venir.
INSTRUCTIONS DE DÉMONTAGE ET DE
REMONTAGE
Débrancher la machine du réseau d'air
comprimé. Retirer les accessoires.
Démontage de la turbine (voir dessin 2)
● Tenir le carter (11) dans une main et sortir la
turbine complète en tirant sur le pignon (31)
ou la fourche d'accouplement (22).
● Placer une clé plate sur les plats du pignon
(31) ou de la fourche d'accouplement (22)
puis dévisser le régulateur (13).
Ne pas intervenir sur le régulateur,
ensemble indissociable.
Démontage de la turbine (voir dessin 3)
● Serrer legerement le rotor dans un etau
equipe de mors en plomb, puis dévisser le
pignon (31) ou la fourche d'accouplement
(22).
● Avec un maillet taper légèrement sur les
extrémités du rotor (18) pour extraire les
roulements (14-21).
Remontage de la turbine
● Procéder de manière inverse au démontage.
Attention au sens de montage des
palettes.
● Déposer une goutte de colle "Loctite 222" sur
le letage du régulateur (13) avant de serrer
celui-ci au couple de 1,4 N.m.
● Attention au sens de montage du cylindre,
bien indexer les ergots de la joue AR (15)
dans l'admission du cylindre (16).
Montage de l'arbre de sortie complet
Attention au sens de montage de l'écrou
(32), marque cylindrique côté pignon.
● Déposer une goutte de colle "Loctite 243" sur
le letage de l'écrou (32) et serrer celui-ci sur
l'arbre (34, 41 ou 42) au couple de 5 N.m.
● Avant de remonter l'arbre de sortie complet
dans le carter d'angle (30), enduire le pignon
de graisse (Quantité : 1 gramme).
321
2050541913
Issue no: 03
Series: C
