Chicago Pneumatic CP3650-075AAE [7/32] Cp3650 serien

BRUGSANVISNING

Maskintyp:

Tryckluftsverktyg utrustat med M14, 3/8 tums, 5/8 tums & sexkantig

spindel med olika slipplattor för ytslipning – ingen annan användning är

tillåten.

Tryckluftsfordringar

1. Förse verktyget med ren, torr luft med ett tryck av 6,3 bar (90 psig).

Högre tryck reducerar verktygets livslängd i väsentlig grad.

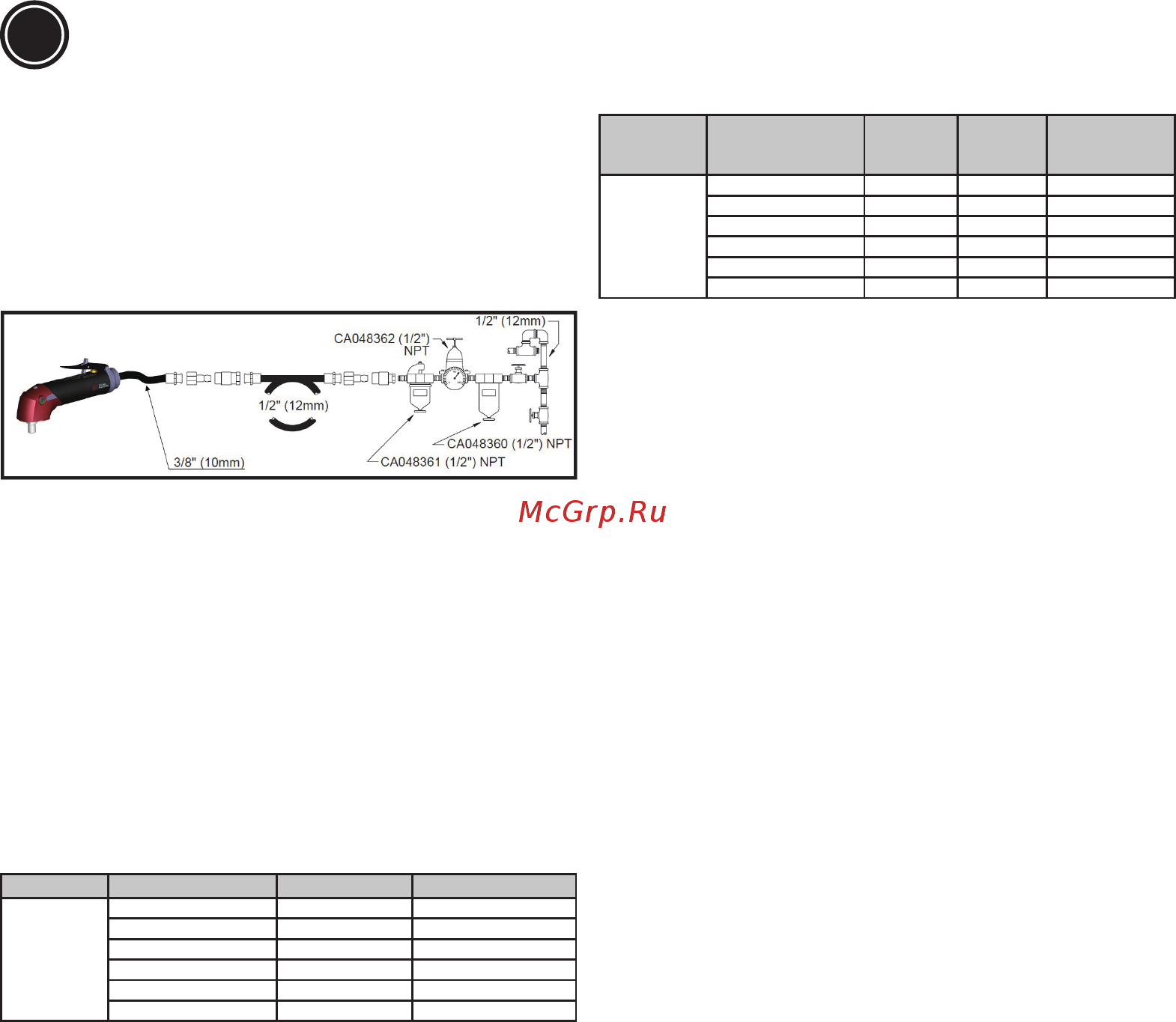

2. Koppla ihop verktyget med luftledningen genom användning av rör-,

slang- och kopplingsstorlekar angivna i diagrammet.

3 Installera inte snabbkoppling direkt in i ytsliparens gasreglage.

Smörjning

Använd smörjdon för luftledningar med olja av typ SAE nr 10, inställd

på två droppar per minut. Om smörjdon för luftledningar inte kan

användas ska inloppet förses med luftmotorolja en gång per dag.

För att få maximal effektivitet från det pneumatiska verktyget, använd

korrekt mängd smörjfett på kuggväxeln:

För verktygshastighet 12000 / 13500 rpm tillsätt 3,5 g

För verktygshastighet 6000 /7500 / 8500 rpm tillsätt 5g

Rekommenderat smörjfett

6159901490 (24 g)

6159901480 (1 kg)

Underhåll

1. Montera isär och kontrollera tryckluftsmotorn och regulatorenheten

var tredje månad om verktyget används varje dag. Byt ut skadade

och slitna delar.

2. För att hålla stilleståndstiden till ett minimum rekommenderas

följande servicesatser:

Underhållssats: 2050556003

Tekniska data

Typ CP-namn Effekt Fritt varvtal varv/min

Ytslipmaskin

CP3650-120AAE 2,3Hp (1700W) 12000

CP3650-120AB 2,3Hp (1700W) 12000

CP3650-085AAE 2,3Hp (1700W) 8500

CP3650-075AAE 2,1Hp (1500W) 7500

CP3650-075AB 2,1Hp (1500W) 7500

CP3650-085AB 2,3Hp (1700W) 8500

Lufttryck 90 psi (6.3 bar)

Buller- och vibrationsdeklaration*

Typ CP-namn

Vibrations-

nivå a

(1)

(m/s²)

Osäkerhet

(1)

(m/s²)

Ljudtrycksnivå

(2)

(dBA)

Ytslipmaskin

CP3650-120AAE 2,9 1,5 85

CP3650-120AB 2,9 1,5 86

CP3650-085AAE 3,4 1,5 80

CP3650-075AAE 3,3 1,6 79

CP3650-075AB 3,3 1,6 78

CP3650-085AB 2,6 1,5 80

(1) Se ISO 28927-3 för ytslipmaskiner

(2) Ovisshet 3 dB(A), enligt EN ISO 15744. För ljudstyrka höj med

11 dB(A).

Buller- och vibrationsdeklaration

Alla värden gäller vid publikationsdatum för detta

dokument. För senaste information, besök cp.com.

De här fastställda värdena erhölls genom laboratorieprover i

överensstämmelse med uppgivna standarder och är ej lämpliga

för riskutvärderingar. Värden som uppmätts på individuella

arbetsplatser kan vara högre än de fastställda värdena. De faktiska

exponeringsvärdena och risken för skada för en individuell användare

är unik och beror på det sätt som användaren arbetar, arbetsstycket

och arbetsplatsens konstruktion, såväl som på exponeringstiden och

användarens fysiska tillstånd. Vi, Chicago Pneumatic, kan ej hållas

ansvariga för följder vid användning av fastställda värden istället för

värden som återkastar den faktiska exponeringen för en individuell

riskutvärdering i en situation på en arbetsplats, över vilken vi ej har

någon kontroll.

Detta verktyg kan orsaka vibrationssyndrom på handen-armen om

verktyget inte hanteras på rätt sätt.

Det nns EU-guide angående hantering av hand-arm vibrationer på

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_

sheet_0111.pdf

För att förebygga eventuella framtida åkommor rekommenderar vi att

hälsokontroller genomförs för att upptäcka tidiga symptom som kan bero

på vibrationsrelaterade arbetsuppgifter.

TILLVERKARENS BEGRÄNSEDE GARANTI

Begränsad garanti: Chicago Pneumatic Tool Co. LLC (“CP”) produkter garanteras vara

felfria beträffande material och utförande i ett år från inköpsdatum. Denna garanti gäller

endast produkter inköpta från CP eller dess auktoriserade återförsäljare. Denna garanti

gäller givetvis inte produkter som har använtes på felaktigt sätt, missbrukats, modierats

eller reparerats av annan än CP eller dess auktoriserade servicerepresentanter. Om en

av CP:s produkter visar sig vara defekt med avseende på material eller utförande inom

ett år efter inköp ska den returneras till ett CP fabriksservicecentrum eller auktoriserat

servicecentrum för CP-verktyg, frakten betald. tillsammans med ert namn och adress,

bevis avseende inköpsdatum och en kort beskrivning av defekten. CP kommer enligt

eget gottnnande att reparera eller byta ut defekta produkter utan kostnad. Reparationer

och utbyten är garanterade såsom beskrivs ovan för återstoden av den ursprungliga

garantiperioden. CP:s enda ansvar och er enda gottgörelse enligt denna garanti är

begränsad till reparationeller utbyte av den defekta produkten. (Den ovan nämnda

garantin ges med uteslutande av alla andra garantier eller villkor, uttryckta eller

underförstådda, CP ska inte hållas ansvarig för oavsiktliga skador, följdskador

eller speciella skador, eller några andra skador, kostnader eller utgifter, utom

kostnader eller utgifter för reparation eller utbyte såsom angivits ovan.)

Originalinstruktioner

Alla rättigheter förbehålls. All icke auktoriserad användning eller kopiering av

innehållet eller del därav är förbjudet. Detta gäller speciellt för varumärken,

modellbenämningar, artikelnummer och ritningar. Använd andast auktoriserade

delar. All skada eller felaktig funktion orsakat av användning av icke auktoriserade

delar täcks ej av garanti eller produktansvarighet.

Svenska

(Swedish)

CP3650 serien

Ytslipmaskiner

Chicago Pneumatic CP3650-075AAE [7/32] Cp3650 serien
