Подключение оборудования

Разъемы для подключения видеокамеры Gazer CI102:

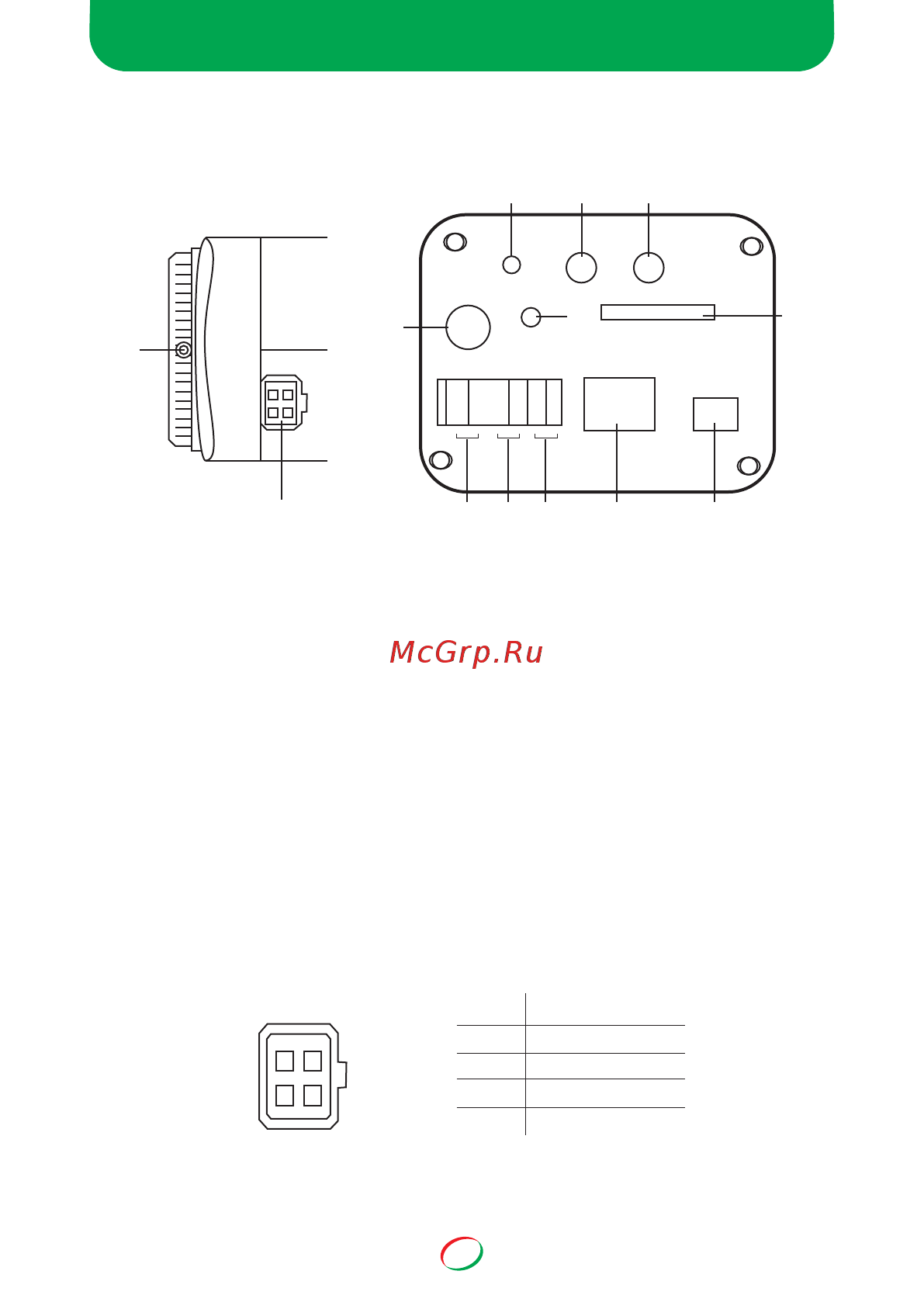

Рис. 2.1.4. Внешний вид разъемов подключения

видеокамеры Gazer CI102.

Рис. 2.1.5. Внешний вид и обозначения разъема

подключения объектива видеокамеры Gazer CI102.

1. Кольцо регулировки фокуса.

2. Разъем управления диафрагмой.

3. Кнопка сброса «DEFAULT».

4. Разъем для подключения микрофона.

5. Разъем аудиовыхода.

Композитный видеовыход, подключение к аналоговому монитору.

7. Индикатор питания видеокамеры.

8. Слот для SD карты.

9. Разъем для подключения устройств сигнализации.

10. Разъем для подключения датчиков тревоги.

11. Разъем для подключения управления PTZ.

12. Разъем для подключения сети Ethernet.

Поддержка технологии POE.

13. Разъем подключения питания.

Поддержка источников питания DC 12V.

DEFAULT

AUDIO IN AUDIO OUT

SD CARD

PWR

NET

DC 12V

VIDEO OUT

ALARM

RS 85

NDNO COM D+ D-IN

92 10 11 12 13

543

Damp-

Damp+

Driver-

Driver+
