Подключение оборудования

2.2. Описание внутренних разъемов видеокамер.

Внутренние разъемы видеокамер Gazer CI233, CI232, CI212,

CI215:

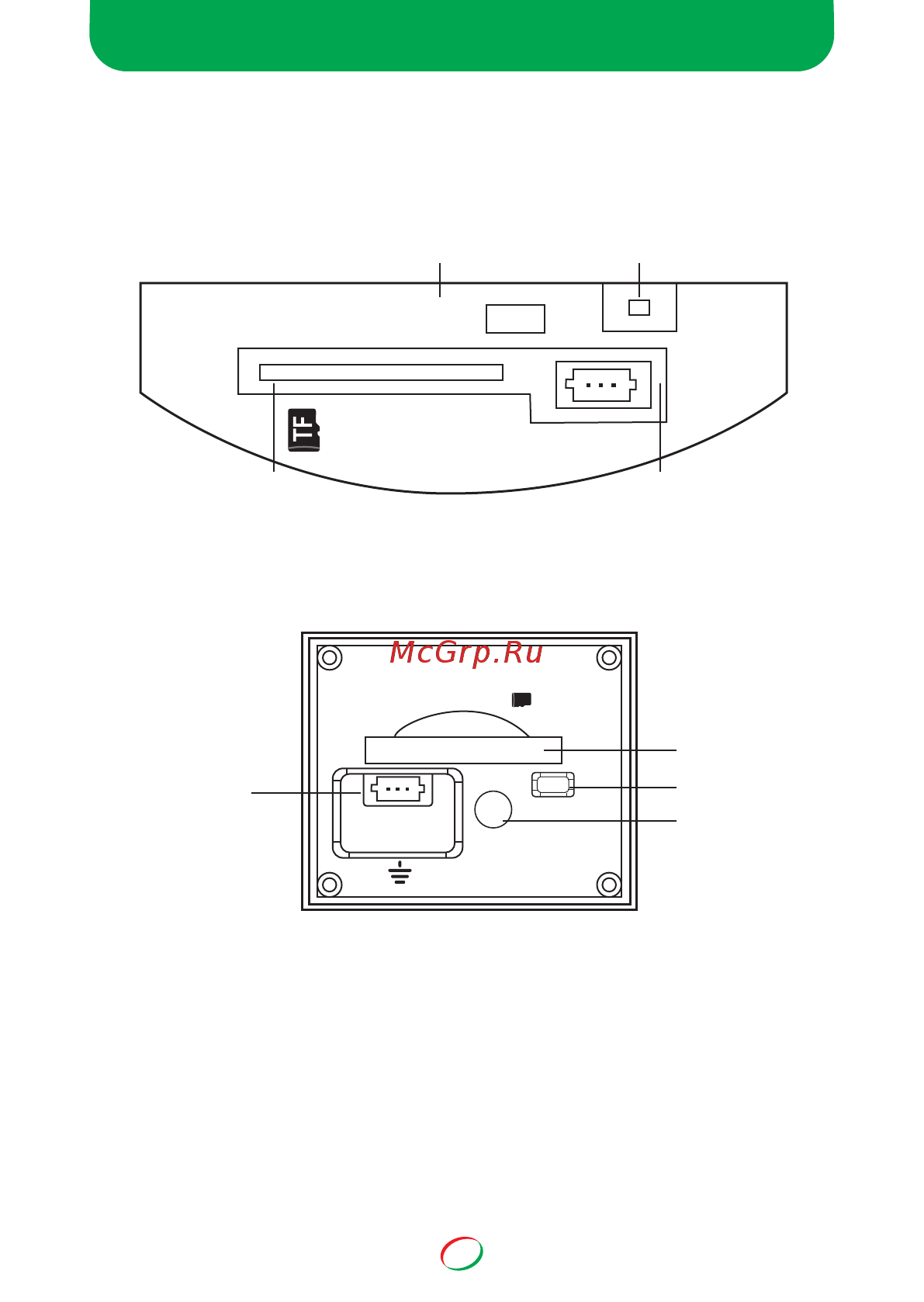

Рис. 2.2.1. Внешний вид внутренних разъемов видеокамер

Gazer CI233, CI213, CI232, CI212.

Рис. 2.2.2. Внешний вид внутренних разъемов

видеокамеры Gazer CI215.

«LINK» - индикатор работы сети.

«RST»/«RESET» - кнопка установки заводских

настроек по умолчанию.

«TF»/«SD CARD» - слот для SD карты.

«DC IN/CVBS» - разъем для подключения аналогового

монитора для настройки видеокамеры.

DC IN/CVBS

SD CARD

RESET

LINK

RST

1 2

3 4
