6159943760 Rev 02
GUIDE D’UTILISATION
Catégorie:
1. Ce produit est conçu pour l’enlèvement de la matière au moyen
d’un burin ou d’aiguilles appropriées.
2. Aucune autre utilisation n’est permise.
3.
Réservé à un usage professionnel.
Alimentation en air comprimé
1. Cet outil doit être alimenté en air pur et sec à une pression de
6.3 bar (90 psi). Une pression plus élevée entraînerait une usure
nettement plus rapide.

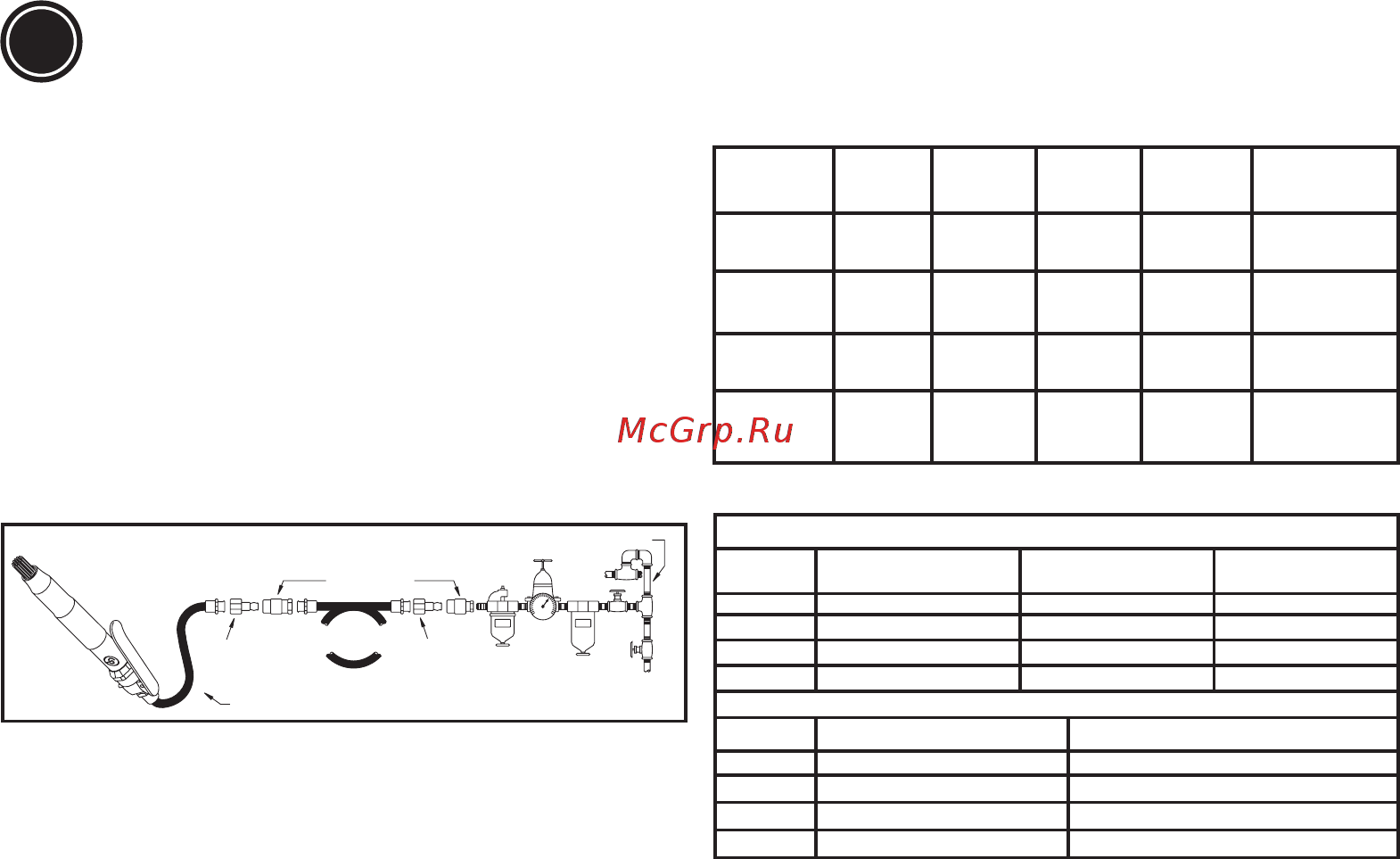

2. Reliez l’outil à la ligne d’air en utilisant la conduite, le tuyau et les
raccords dans les dimensions indiquées dans le schéma.
Utilisation De L’outil
N’oubliez pas que c’est toujours l’outil qui doit travailler. L’opérateur
n’a pas besoin d’exercer de pression sur l’outil lors du travail.
Maintenir le contact avec la surface à travailler en exerçant une
pression sufsante pour éviter à l’outil de rebondir.
Attention
1. Ne pas faire fonctionner l’outil à vide d’une manière continue car
cela entraînerait une usure prématurée des pièces en mouvement.
2. Utiliser toujours le type d’aiguilles adéquat.
Lubrication
1. Le marteau est lubrié avec une huile de type SHELL Naturelle
HF or CASTROL Carelube HTG 22.
2. Vérier quotidiennement le remplissage du lubricateur ainsi que
le réglage du débit d’huile.
Entretien
1. Pour obtenir un maximum d’efcacité de l ‘outil pneumatique,
conserver ses caractéristiques et éviter des réparations successives,
il est recommandé d’établir un programme d’inspection et de
réparation de cet outil toutes les 1000 heures. La périodicité de ces
inspections dépend de la sévérité du travail à effectuer.
2. Démonter l’outil, nettoyer les pièces avec du solvant approprié
et examiner minutieusement les pièces.
3. Vérier quotidiennement le remplissage du lubricateur ainsi
que le réglage du débit d’huile.
B15B - B16B - B15M - B16M
Caractéristiques
Niveaux de bruit et de vibrations
Toutes les valeurs sont celles connues à la date de publication du présent
document. Pour obtenir les renseignements les plus récents, visiter le www.cp.com
Ces valeurs ont été obtenues par des essais en laboratoire conformément
aux normes indiquées; elles ne peuvent pas être utilisées pour l’évaluation
des risques. Les valeurs mesurées sur les lieux de travail individuels peuvent
être supérieures aux valeurs indiquées. Les valeurs d’exposition et le risque
de préjudice réels dépendent de l’utilisateur et de sa condition physique, de la
méthode de travail utilisée, de la pièce de travail, de la conception de la station
de travail et du temps d’exposition. Chicago Pneumatic ne saurait être tenue
responsable des conséquences de l’utilisation des valeurs ci-dessus au lieu
des valeurs représentatives de l’exposition réelle, dans les études de risques
individuelles sur les lieux de travail qui échappent à notre contrôle. Cet outil
peut provoquer des Troubles Musculo-Squelettiques, si son utilisation n’est
pas correcte. Un guide communautaire de la prévention des TMS peut être
trouvé sur le site : www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_
Declaration_info_sheet_0111.pdf
Nous recommandons un programme de surveillance de la santé pour détecter
les premiers symptômes se rapportant au bruit ou à l’exposition aux vibrations,
et de modier les conditions travail pour aider à prévenir les troubles à venir.
Instructions originales
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Tous droits réservés. Toute utilisation ou reproduction non autorisée du
contenu ou d’une partie du contenu est interdite. Cette restriction s’applique
en particulier aux marques de commerce, dénominations de modéle,
numéros de piéce et plans. N’utiliser que des piéces autorisées. Aucun
dégât ou défaut de fonctionnement résultant de l’utilisation de piéces non
autorisées n’est couvert par la Garantie ou la Responsabilité de produits.
Français
(French)
FR
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Modèle Poids Diamètre
du cylindre
Course du
cylindre
fréquence de
frappe
consomma-
tion d’air
B15B
1,5 kg 18 30 3800
1.4 l/s
(3 cfm)
B16B
2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B15M
1,6 kg 18 30 3800
1.4 l/s
(3 cfm)
B16M
2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
Pression accoustique: ISO 15744
Modèle
Pression accoustique
dB(A)
Puissance accoustique
dB(A)
Incertitude KpA=KWA
dB(A)
B15B
86 97
3
B16B
86 97
3
B15M
97 108
3
B16M
100 111
3
Vibration: ISO 28927-9 (3 axis)
Modèle Vibration a
hd
m/s² k: Incertitude m/s²
B15B
12 3,8
B16B
24 4
B15M
10,6 6,3
B16M
12,5 7,5
