6159943760 Rev 02
B15B - B16B - B15M - B16M
Portugus
(Portuguese)
MANUAL DE INSTRUÇÕES
Tipo da máquina:
1. Este produto foi concebido para remover material através
de um cinzel ou das agulhas apropriadas.
2. Nenhum outro uso é permitido.
3.
Reservado a uso prossional.
Requisitos para o fornecimento de ar
1. Fornecer a ferramenta com 90 psig (6.3 bar) de ar seco e puro.
As pressões altas reduzem drasticamente o tempo de vida da
ferramenta.

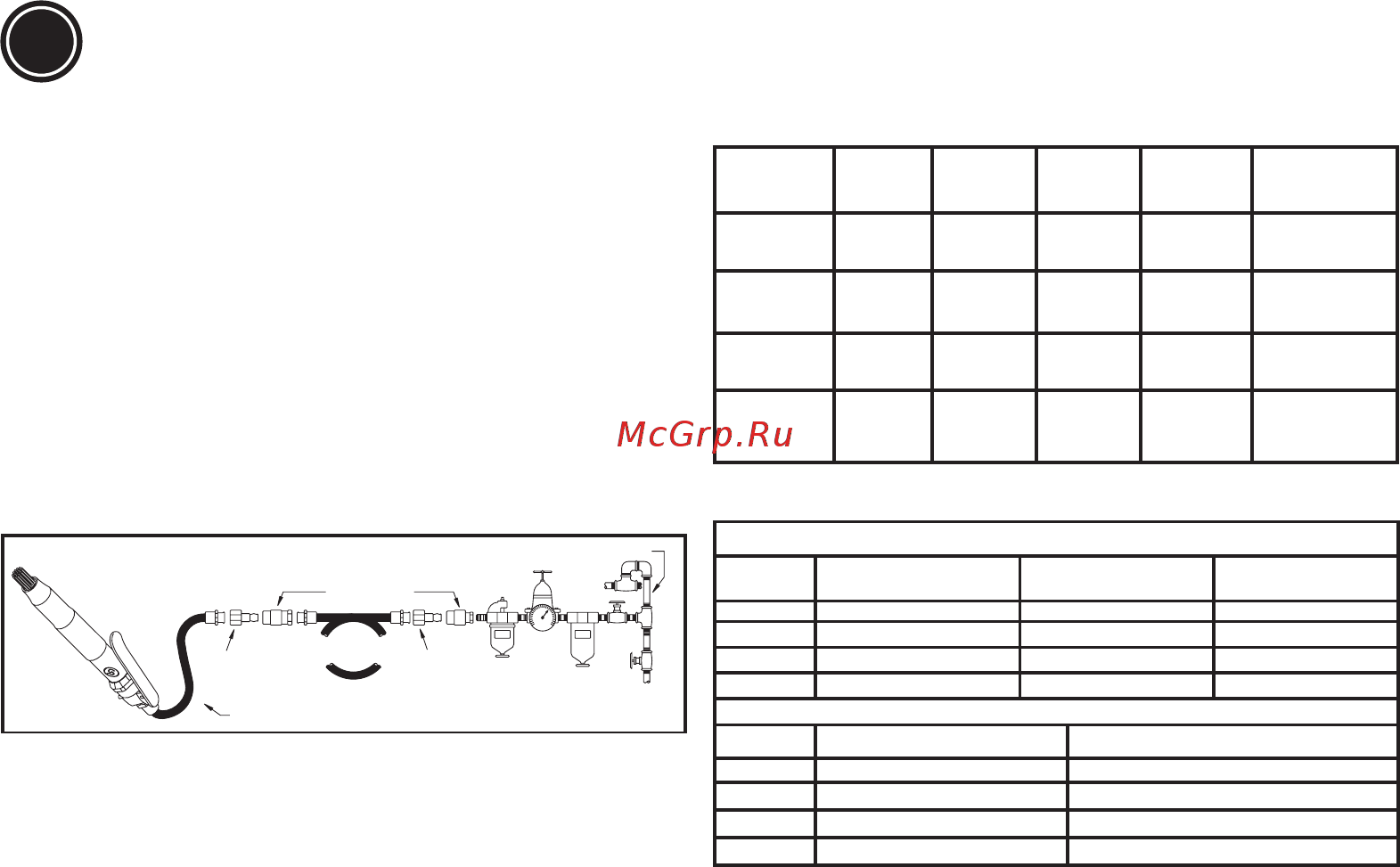

2. Conecte a ferramenta à linha de ar utilizando uma mangueira ou
tubulação que se adapte aostamanhos mostrados no diagrama.
Utilização Da Ferramenta
Não esqueça que que é sempre a ferramenta que deve fazer o
trabalho. Não é necessário que o operador aplique uma pressão
suplementar na ferramenta durante o trabalho. Mantenha o contato
com a superfície a trabalhar exercendo pressão suciente para
evitar o ressalto da ferramenta.
Atenção
1. Não mantenha a ferramenta a funcionar no vazio de modo contínuo
pois provoca um desgaste prematuro das peças em movimento.
2. Utilize sempre o mesmo tipo de agulha.
Lubricação
1. O martelo é lubricado com óleo de tipo SHELL Naturelle HF
ou CASTROL Carelube HTG 22.
2. Verique diariamente o nível de óleo no lubricador e o ajuste
de uxo de óleo.
Manutenção
1. Para obter o máximo de ecácia da ferramenta pneumática,
conserve as suas características e evitar as reparações sucessivas,
é aconselhável denir um programa de inspeção e de reparação,
pelo menos, a cada 1000 horas. A periodicidade dessas inspeções
dependem da severidade do trabalho a efetuar.
2. Desmonte a ferramenta, limpe as peças com um solvente
adequado e examine-as cuidadosamente.
3. Lubrique e monte a ferramenta.
Dados Técnicos
Declaração de Ruído e Vibração
Todos os valores são atuais conforme data desta publicação. Para as informações
mais recentes favor consultar cp.com. Estes valores declarados foram obtidos
por teste feito em laboratório de acordo com os padrões estipulados e não se
destinam para utilização em avaliações de risco. Os valores medidos nos locais
individuais de trabalho podem ser maiores que os valores declarados. Os valores
reais de exposição e o risco de ferimento sentidos por um usuário são especícos
e dependem da maneira em que o usuário trabalha, da peça e do design da
estação de trabalho, bem como do tempo de exposição e da condição física do
usuário. Nós da Chicago Pneumatic, não podemos nos responsabilizar pelas
conseqüências causadas pelos valores declarados, ao invés dos valores que
reetem a exposição real, e pelaavaliação de risco individual em um ambiente
de trabalho sobre o qual não temos controle. Esta ferramenta pode provocar o
síndrome de vibração das mãos e braços, caso não seja manuseada de forma
adequada. Pode encontrar um guia da UE sobre a vibração das mãos e braços em
www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
Recomendamos um programa de vigilância médica para detectar atempadamente
sintomas, que possam estar relacionados com a exposição à vibração, para que
os procedimentos de manuseamento possam ser modicados, por forma a
ajudar a evitar prejuízos futuros.
Instruções Originais
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Todos os direitos reservados. É proibido o uso não autorizado, qualquer
que seja o m, assim como a cópia total ou parcial. Isto aplica-se
particularmente a marcas comerciais, denominações de modelos,
números de peças e desenhos. Utilize somente peças autorizadas. A
Garantia ou a Responsabilidade pelo Produto não cobrem danos ou o
mal funcionamento causados pela utilização de peças não autorizadas.
PT
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Modelo Peso Orifício Golpe Frequência
de Sopro
Consumo de ar:
B15B
1,5 kg 18 30 3800
1.4 l/s
(3 cfm)
B16B
2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B15M
1,6 kg 18 30 3800
1.4 l/s
(3 cfm)
B16M
2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
Pressão sonora: ISO 15744
Modelo Pressão sonora dB(A) Potência de Som dB(A) Incerteza dB(A)
B15B
86 97
3
B16B
86 97
3
B15M
97 108
3
B16M
100 111
3
Vibração: ISO 28927-9 (3 axis)
Modelo Vibração a
hd
m/s² k: Incerteza m/s²
B15B
12 3,8
B16B
24 4
B15M
10,6 6,3
B16M
12,5 7,5
