6159943760 Rev 02
BRUGSANVISNING
Maskintyp:
1. Denna produkt har konstruerats för borttagning av material med
hjälp av en mejsel eller passande nålar.
2. Får ej användas för annat bruk.
3. Reserverad för en professionell användning
Tryckluftsfordringar
1. Förse verktyget med ren, torr luft med ett tryck av 6.3 bar
(90 psig). Högre tryck reducerar verktygets livslängd i väsentlig grad.

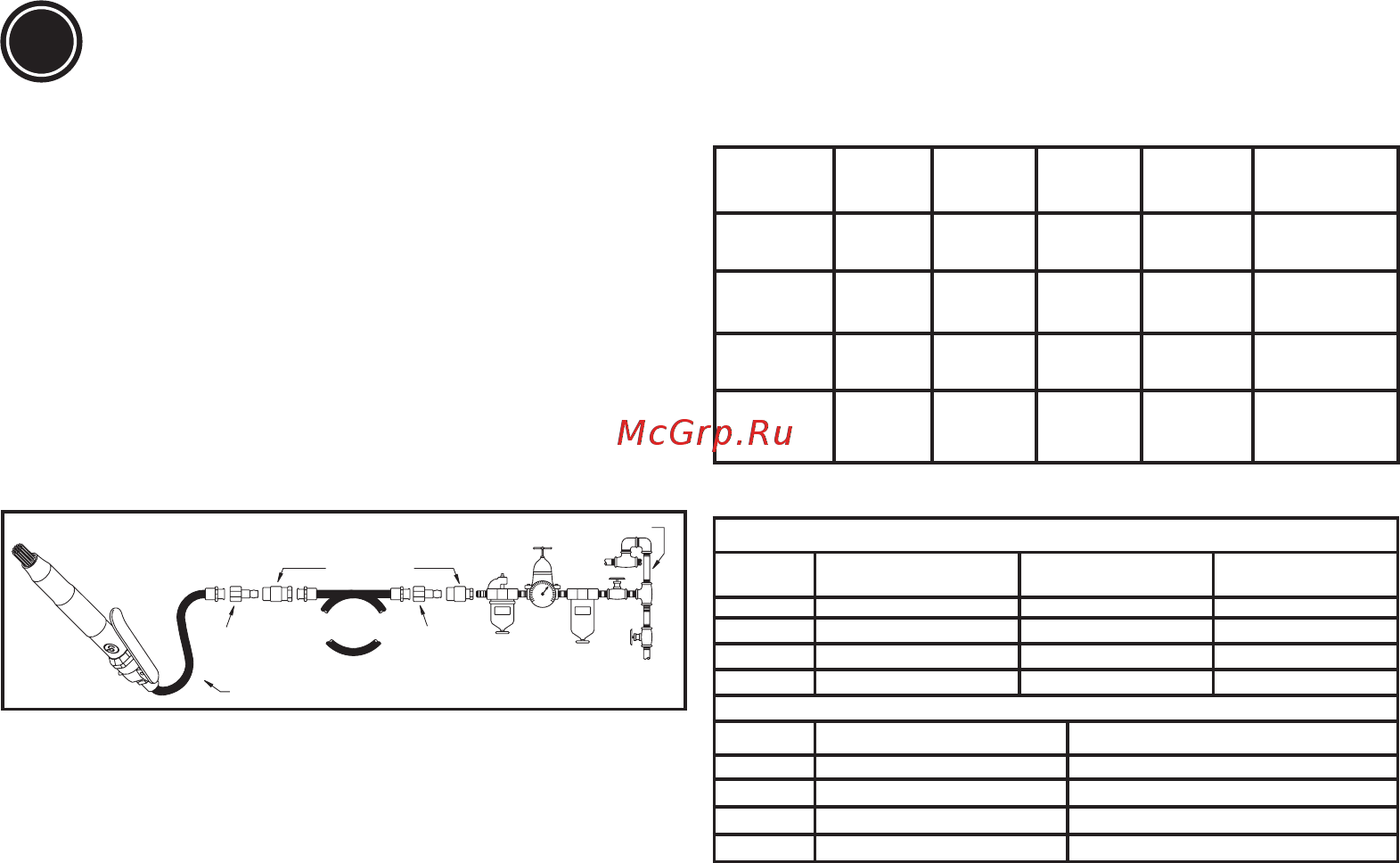

2. Koppla ihop verktyget med luftledningen genom användning av
rör-, slang- och kopplingsstorlekar angivna i diagrammet.
Att Använda Verktyget
Glöm inte att det alltid är verktyget som skall arbeta. Operatören
behöver inte utöva något extra tryck på verktyget under arbetet.
Håll kontakt med den yta som skall bearbetas genom att utöva
så mycket tryck att verktyget inte studsar.
Advarsel
1. Låt inte verktyget arbeta utan belastning under längre tid,
eftersom detta leder till en utslitning av rörliga delar i förtid.
2. Använd alltid rätt typ av nål.
Smörjning
1. Hammaren är smord med en olja av typ SHELL Naturelle HF or
CASTROL Carelube HTG 22.
2. Kontrollera dagligen oljenivån i smörjaren liksom regleringen av
oljeödet.
Underhåll
1. För att uppnå maximal effektivitet hos tryckluftsverktyget, för att
upprätthålla dess egenskaper och undvika löpande reparationer, bör
ett översyns- och reparationsprogram upprättas för detta verktyg som
skall genomföras minst var 1000:e timme. Intervallen mellan dessa
översyner beror på hur hårda arbetsförhållandena för verktyget är.
2. Ta isär verktyget, rengör delarna med ett lämpligt lösningsmedel
och undersök delarna noggrant.
3. Utför smörjningen och sätt ihop verktyget igen.
Originalinstruktioner
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Alla rättigheter förbehålls. All icke auktoriserad användning eller
kopiering av innehållet eller del därav är förbjudet. Detta gäller
speciellt för varumärken, modellbenämningar, artikelnummer och
ritningar. Använd andast auktoriserade delar. All skada eller felaktig
funktion orsakat av användning av icke auktoriserade delar täcks ej
av garanti eller produktansvarighet.
Svenska
(Swedish)
B15B - B16B - B15M - B16M
SV
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Alla värden gäller vid publikationsdatum för detta dokument. För senaste in-
formation, besök cp.com.
De här fastställda värdena erhölls genom laboratorieprover i
överensstämmelse med uppgivna standarder och är ej lämpliga för riskut-
värderingar. Värden som uppmätts på individuella arbetsplatser kan vara
högre än de fastställda värdena. De faktiska exponeringsvärdena och risken
för skada för en individuell användare är unik och beror på det sätt som använ-
daren arbetar, arbetsstycket och arbetsplatsens konstruktion, såväl som på
exponeringstiden och användarens fysiska tillstånd. Vi, Chicago Pneumatic,
kan ej hållas ansvariga för följder vid användning av fastställda värden istället
för värden som återkastar den faktiska exponeringen för en individuell riskut-
värdering i en situation på en arbetsplats, över vilken vi ej har någon kontroll.
Detta verktyg kan orsaka vibrationssyndrom på handen-armen om verktyget
inte hanteras på rätt sätt. Det nns EU-guide angående hantering av hand-arm
vibrationer på
www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
För att förebygga eventuella framtida åkommor rekommenderar vi att hälso-
kontroller genomförs för att upptäcka tidiga symptom som kan bero på vibra-
tionsrelaterade arbetsuppgifter.
Tekniska data
Buller- och vibrationsdeklaration
Modell Vikt Borrning Slag Slagfrekvens Luftförbrukning:
B15B
1,5 kg 18 30 3800
1.4 l/s
(3 cfm)
B16B
2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B15M
1,6 kg 18 30 3800
1.4 l/s
(3 cfm)
B16M
2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
Ljudtrycksnivå: ISO 15744
Modell Ljudtrycksnivå dB(A) Ljudeekt dB(A)
Osäkerhets KpA=KWA
dB(A)
B15B
86 97
3
B16B
86 97
3
B15M
97 108
3
B16M
100 111
3
Vibration: ISO 28927-9 (3 axis)
Modell Vibration a
hd
m/s² k: Osäkerhets m/s²
B15B
12 3,8
B16B
24 4
B15M
10,6 6,3
B16M
12,5 7,5
