Chicago Pneumatic B18BV [7/32] B16mv b18mv b19mv b16bv b18bv b19bv

6159948610 Rev 06

Deutsch

(German)

B16MV - B18MV - B19MV

B16BV - B18BV - B19BV

Technische Daten

Erklärung zu Geräuschemission und Vibration

Alle Werte sind zum Zeitpunkt dieser Veröffentlichung auf dem aktuellen Stand.

Neueste Informationen finden Sie unter

Die genannten Werte wurden durch Tests gemäßt den angegebenen Normen

unter Laborbedingungen ermittelt und sind nicht ausreichend für Risikoanalysen.

Die tatsächlichen Meßwerte am Einsatzort können je nach Umgebung auch höher

ausfallen. Die konkrete Belastung und das Gesundheitsrisiko des Benutzers sind

von Person zu Person verschieden und hängen von den Arbeitsgewohnheiten, dem

Werkstück und der Gestaltung des Arbeitsplatzes sowie von der Belastungsdauer und

dem Gesundheitszustand des Benutzers ab. Wir, die Chicago Pneumatic, haften nicht

für die Folgen einer Anwendung der genannten Werte anstelle von Meßwerten der

tatsächlichen Belastungswerte in einer Risikoanalyse für einen konkreten Arbeitsplatz,

der sich unserer Einflußnahme entzieht. Dieses Werkzeug kann das Hand-Arm-

Vibrations-Syndrom auslösen, sofern sein Gebrauch nicht in ausreichendem Maße

geregelt wird. Ein EU-Leitfaden zur Regelung von Hand-Arm Vibrationen steht im

Internet zur Verfügung: www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_

Declaration_info_sheet_0111.pdf

Wir empfehlen ein Programm zur Gesundheitsüberwachung, durch welches

frühe Symptome erkannt werden können, welche auf die Vibrationsexposition

zurückgeführt werden könnten, so dass die

Abläufe der Maßnahmen daraufhin so geändert werden können, dass zukünftige

Beeinträchtigungen vermieden werden.

Ursprüngliche Betriebsanleitung

oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt.

Dies gilt insbesondere auch für Handelsmarken, Modellbezeichnungen,

Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene

Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die

Verwendung nicht vom Händler genehmigter Teile bedingt sind, sind nicht

durch die Garantie bzw. Produkthaftung abgedeckt.

BETRIEBSANLEITUNG

Machinentyp:

1. Dieses Produkt ist ausschließlich zur spanabhebenden Bearbeitung

mit Meißeln oder geeigneten Nadeln bestimmt.

2. Jede andere Anwendung ist untersagt.

3. Nur für denindustriellen Einsatz.

Anforderungen an die Luftversorgung

1. Versorgen Sie das Werkzeug mit 90 psig (6.3 bar) sauberer,

trockener Luft. Ein höherer Druck vermindert die Lebensdauer

des Werkzeugs drastisch.

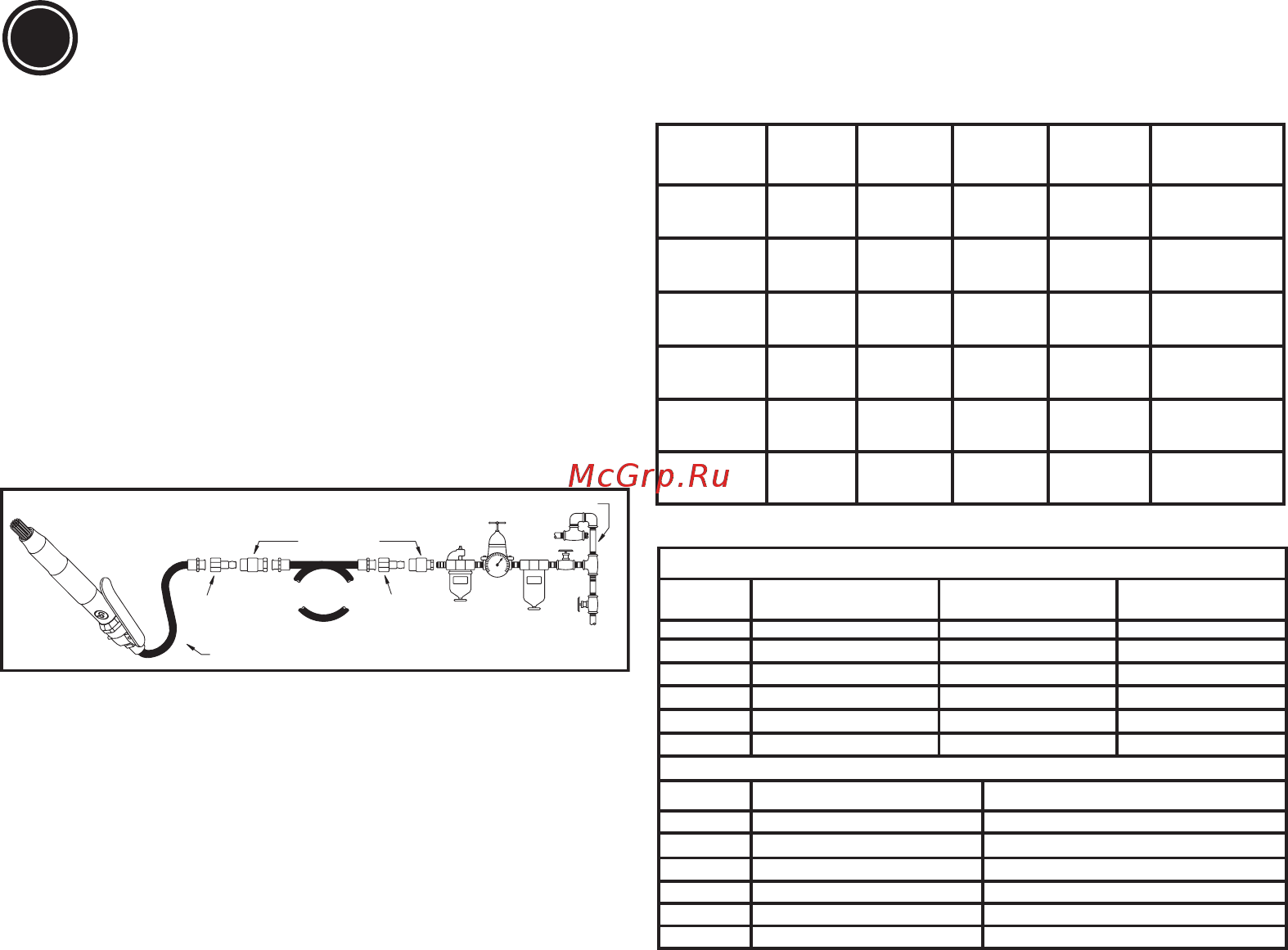

2. Verbinden Sie das Werkzeug mit der Luftleitung unter Verwendung

der Röhre, des Schlauchs und der Verbindungsstücke in den

Größenangaben der Zeichnung.

Benutzung des werkzeugs

Beachten Sie, dass das Werkzeug die Arbeit verrichten soll.

Während der Arbeit muss der Bediener keinen zusätzlichen Druck

auf das Werkzeug ausüben. Den Kontakt mit der zu bearbeitenden

Fläche beibehalten, indem ein ausreichend starker Druck ausgeübt

wird, damit das Werkzeug nicht zurückprallt. Auf diese Weise

wird die Oberäche schneller entrostet. Das Werkzeug auf einer

starren Fläche benutzen und vermeiden, daß es über den Rand

hinausgleitet, da dies die Nadeln beschädigen Könnte.

Achtung

1. Das Werkzeug nich länger leer laufen lassen, da die beweglichen

Teile sonst vorzeitig verschleißen.

2. Unbedingt komplette Nadelsätze gleicher Länge verwenden, um

eine gute Leistung des Werkzeugs zu erzielen.

Schmierung

1. Der Hammer wird mit Öl vom Typ SHELL Naturelle HF oder CASTROL

Carelube HTG 22 geschmiert.

2. Den Ölstand des Schmierapparates und die Schmieröldosierung

täglich überprüfen.

Wartung

1. Um ein Höchstmaß an Leistung des Druckluftwerkzeugs zu erzielen, seine

Eigenschaften zu bewahren und wiederholte Reparaturen zu vermeiden,

wird alle 1000 Betriebsstunden ein Inspektions- und Wartungsprogramm

empfohlen, wobei die Intervalle zwischen den verschiedenen Inspektionen

von den Betriebsstunden des Geräts abhängen.

2. Das Werkzeug auseinanderbauen und alle Teile mit geeignetem

Lösungsmittel sorgfältig reinigen und überprüfen.

3. Das Gerät schmieren und wieder zusammenbauen.

1/2" (12 mm)

3/8" (10mm)

Modell Gewicht Bohrung Takt Schlagfre-

quenz

Druckluftverbrauch:

B16BV 2.79 kg 23,5 mm 11 mm 2400

2.4 l/s

(5.1 cfm)

B18BV 3,07 kg 23,5 mm 11 mm 2400

2.0 l/s

(4.2 cfm)

B19BV 4,06 kg 34,4 mm 20 mm 3000

2.1 l/s

(4.4 cfm)

B16MV 2,41 kg 23,5 mm 11 mm 2400

2.4 l/s

(5.1cfm)

B18MV 2,66 kg 23,5 mm 11 mm 2400

2.0 l/s

(4.2 cfm)

B19MV 3,56 kg 34,4 mm 20 mm 3000

2.1 l/s

(4.4 cfm)

Schalldruck: ISO 15744

Modell Schalldruck dB(A) Schallleistung dB(A) Ungewissheit dB(A)

B16MV 86,3 97,3 3

B18MV 85,9 96,9 3

B19MV 88,4 99,4 3

B16BV 88,6 99,6 3

B18BV 88,4 99,4 3

B19BV 92,8 103,8 3

Vibration: ISO 28927-9 (3 axis)

Modell Vibration a

m/s² k: Ungewissheit m/s²

B16MV

2,7 1,2

B18MV

2,7 1,3

B19MV

4,2 2,6

B16BV

4,8 2,2

B18BV

5 1,9

B19BV

4,6 1,7
