6159948610 Rev 06
B16MV - B18MV - B19MV
B16BV - B18BV - B19BV
čeština
(Czech)
PŘÍRUČKA S INSTRUKCEMI
Typ stroje:
1. Tento výrobek je určen pro odstraňování materiálu pomocí dláta
nebo vhodných jehel.
2. jiné použití není povoleno.
3.
Tento výrobek je určen pouze k profesionálnímu použití.
Požadavky na přívod vzduchu
1. Nástroj pro přívod s 90 psig (6.3 baru) čistého, suchého vzduchu.
Vyšší tlak podstatně snižuje životnost nástroje.

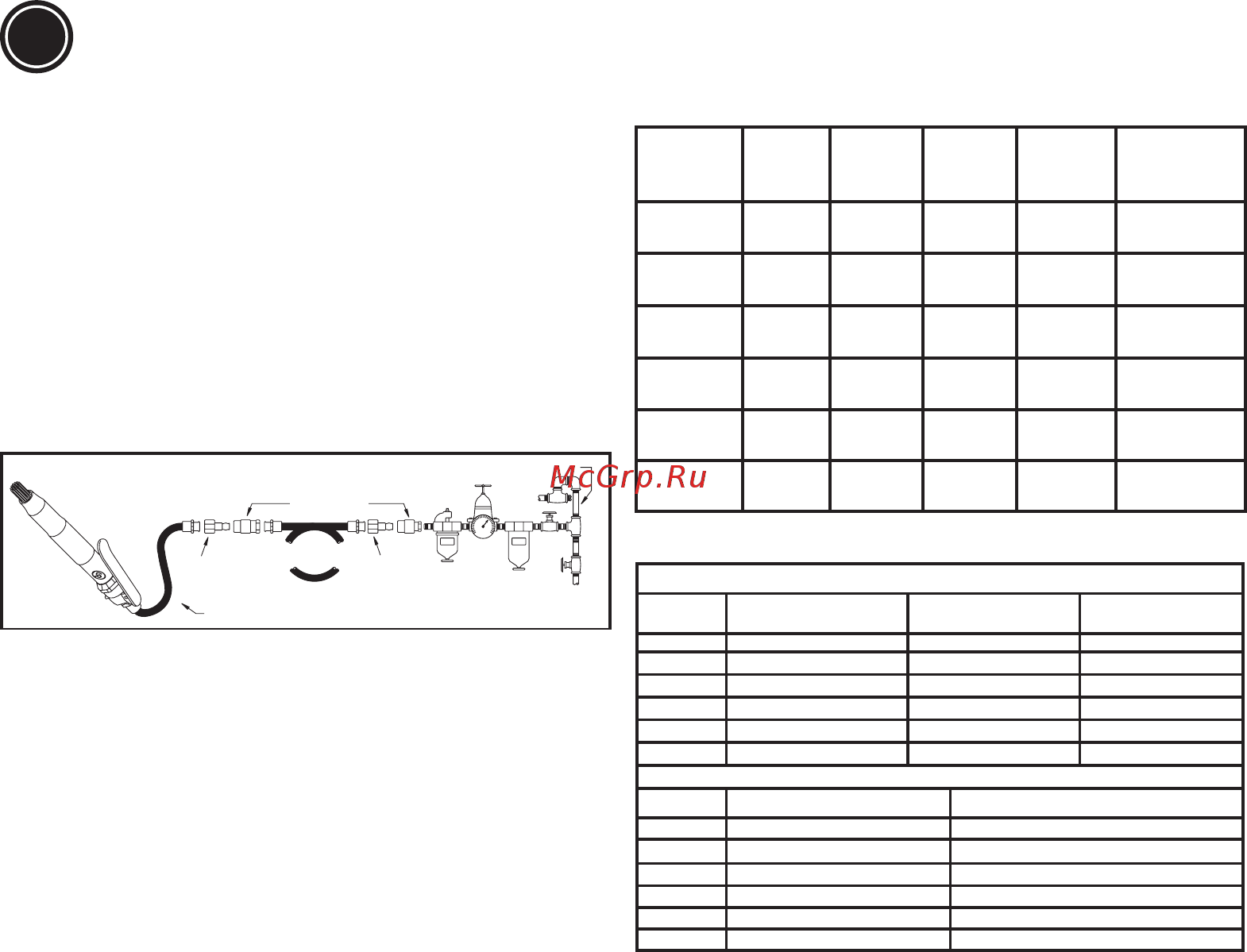

2. Připojte nástroj k vzduchovému vedení pomocí trubice, hadice a
úchytů o velikostech uvedených v diagramu níže.
Použití nástroje
Pamatujte, že práci vždy vykonává nástroj. Není třeba, aby obsluha
vyvíjela při práci na nástroj vyšší tlak. Zachovávejte kontakt s
opracovávaným povrchem vyvíjením dostatečného tlaku tak, aby
nástroj od povrchu neodskakoval. Tímto způsobem odstraníte rez z
povrchu rychleji. Nástroj používejte na drsné povrchy a předcházejte
tomu, aby odskakoval od hran, může to poškodit jehly.
Výstraha
1. Nepoužívejte nástroj na volnoběh, může to vést k předčasnému
opotřebení pohyblivých součástí.
2. Vždy používejte správný typ jehly.
Mazání
1. Kladivo je ošetřeno olejem typu SHELL Natural HF nebo CASTROL
Carelube HTG 22.
2. Denně kontrolujte hladinu oleje v lubrikátoru a upravujte nastavení
průtoku oleje.
Údržba
1. Pro získání maximální výkonnosti pneumatického přístroje, zachování
jeho význačných vlastností a vyhnutí se opakovaným opravám se
doporučuje program rutinních prohlídek a oprav nejméně vždy po
1000 hodinách; intervaly mezi jednotlivými prohlídkami závisejí na
míře namáhání přístroje.
2. Nástroj rozeberte, očistěte jeho součásti vhodným rozpouštědlem
a pečlivě zkontrolujte.
3. Ošetřete jednotlivé součásti olejem a nástroj znovu složte
Technické údaje
Prohlášení o hluku a vibracích
Všechny hodnoty platí k datu vydání této publikace. Nejnovější informace
naleznete na webových Stránkách cp.com. Tyto vyhlášené hodnoty byly získány
laboratorním testováním v souladu s uvedenými standardy a nejsou vhodné pro
použití k vyhodnocení rizika. Hodnoty naměřené na individuálních pracovištích
mohou být vyšší než vyhlášené hodnoty. Skutečné hodnoty vystavení a rizika
poškození individuálního uživatele jsou jedinečná a závisí na tom, jak uživatel
pracuje, na designu nástroje a pracovní stanice i na času vystavení a fyzickém
stavu uživatele. Společnost Chicago Pneumatic nemůže zodpovídat při
vyhodnocení individuálního rizika na pracovišti, nad kterým nemá kontrolu, za
následky používání prohlášených hodnot místo hodnot odrážejících skutečné
vystavení riziku. Toto nářadí může při nesprávném používání způsobovat
syndrom chvění rukou/paží. Příručku EU popisující, jak se vypořádat s vibracemi
rukou/paží, najdete na
www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf. Doporučujeme program zdravotního dohledu umožňující
včasné odhalení symptomů, které mohou souviset se zatížením vibracemi, aby
bylo možné upravit řídicí procesy s cílem předcházení budoucím újmám.
Původní pokyny
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Všechna práva vyhrazena. Veškeré nepovolené používání nebo
kopírování obsahu nebo jeho částí je zakázáno. Platí to zvláště
pro obchodní značky, označení modelů, čísla součástek a výkresy.
Používejte pouze schválené součástky. Veškerá poškození nebo
selhání způsobená použitím neschválených součástek není pokryto
zárukou nebo zodpovědností za výrobek.
CS
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Model Hmotnost Otvor Záběr Frekvence
vhánění
vzduchu
Spotřeba vzduchu:
B16BV 2.79 kg 23,5 mm 11 mm 2400
2.4 l/s
(5.1 cfm)
B18BV 3,07 kg 23,5 mm 11 mm 2400
2.0 l/s
(4.2 cfm)
B19BV 4,06 kg 34,4 mm 20 mm 3000
2.1 l/s
(4.4 cfm)
B16MV 2,41 kg 23,5 mm 11 mm 2400
2.4 l/s
(5.1cfm)
B18MV 2,66 kg 23,5 mm 11 mm 2400
2.0 l/s
(4.2 cfm)
B19MV 3,56 kg 34,4 mm 20 mm 3000
2.1 l/s
(4.4 cfm)
Akustický tlak: ISO 15744
Model Akustický tlak dB(A) Akustický výkon dB(A) ochylka dB(A)
B16MV 86,3 97,3 3
B18MV 85,9 96,9 3
B19MV 88,4 99,4 3
B16BV 88,6 99,6 3
B18BV 88,4 99,4 3
B19BV 92,8 103,8 3
Vibrace: ISO 28927-9 (3 axis)
Model Vibrace a
hd
m/s² k: ochylka m/s²
B16MV
2,7 1,2
B18MV
2,7 1,3
B19MV
4,2 2,6
B16BV
4,8 2,2
B18BV
5 1,9
B19BV
4,6 1,7
