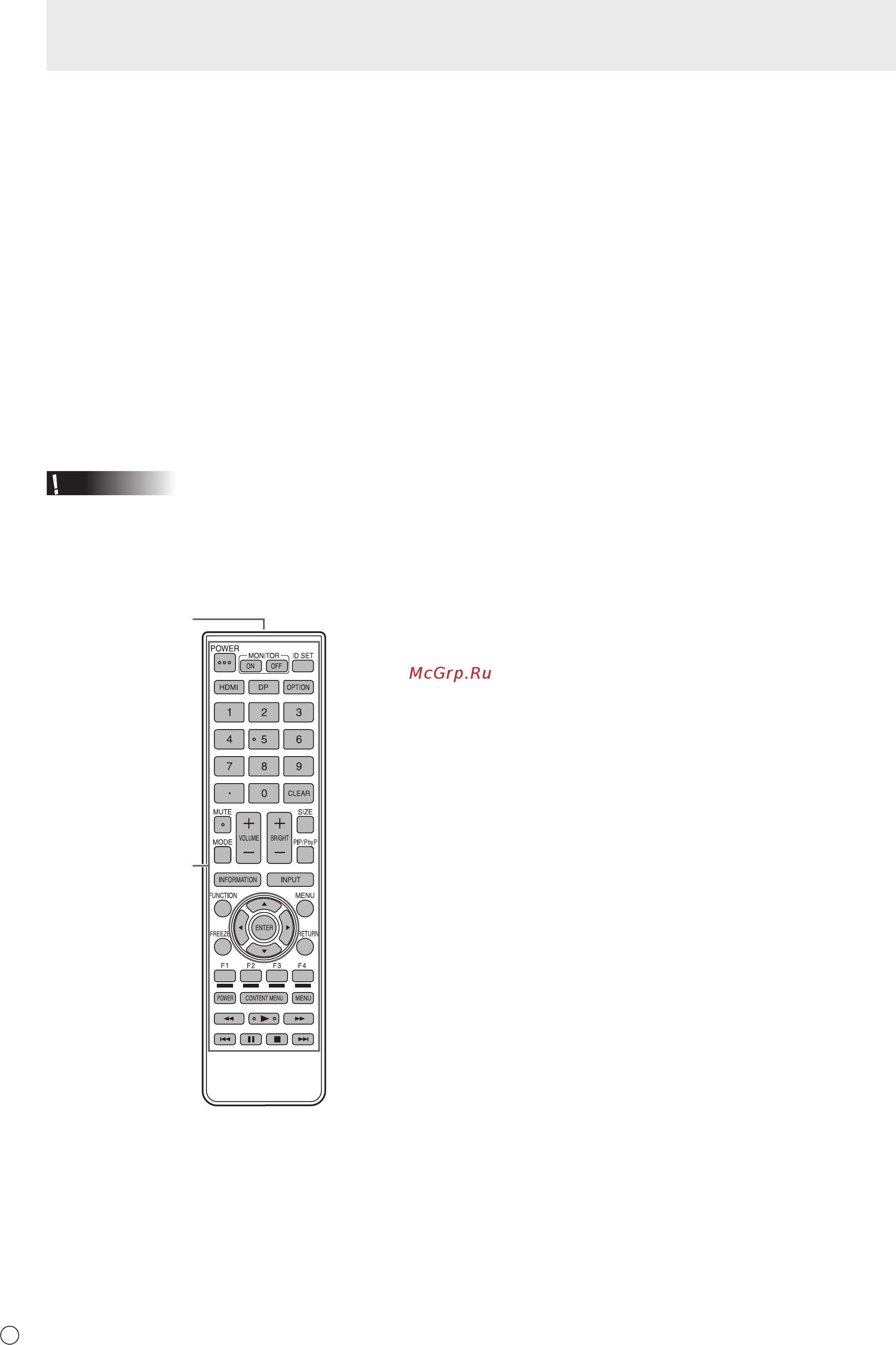

Пульт дистанционного управления
2
1
1. Передатчик сигнала
2. Кнопки управления (См. стр. 17 и 19.)
1. ЖК панель
2. Кнопка POWER (ПИТАНИЕ) (См. стр. 17.)
3. Кнопка INPUT (ВХОД) (См. стр. 20.)
4. LED- индикатор питания (См. стр. 17.) / Датчик для
дистанционного управления (См. стр. 15.)
5.
Входной разъем питания переменного тока (См. стр. 13.)
6. Главный выключатель питания (См. стр. 13.)
7. Выходной разъем DisplayPort (См. стр. 11.)
8. Входной разъем HDMI1 (См. стр. 12.)
9. Входной разъем HDMI2 (См. стр. 12.)
10. Входной разъем DisplayPort (См. стр. 12.)
11. Входной разъем DVI-D (См. стр. 12.)
12. Входной разъем D-Sub (См. стр. 12.)
13. Вентиляционные отверстия
14. Динамики
15. Слот расширения
Эта секция используется для подключения аппаратных
средств для в целях создания расширенной
функциональности. Наличие данной секции для
подключения не гарантирует предоставление
совместимых аппаратных средств в будущем.
16. Разъем электропитания (См. стр. 12.)
17. Разъем LAN (См. стр. 12.)
18. Выходной разъем RS-232C (См. стр. 12.)
19. Входной разъем RS-232C (См. стр. 12.)
20. Дополнительный разъем
Этот разъем предназначен для будущей (опциональной)
расширенной функциональности. Наличие данного
терминала не гарантирует предоставление
расширенной функциональности в будущем.
21. Выходной разъем аудио (См. стр. 12.)
22. Входной разъем аудио (См. стр. 12.)
23. Ручка (только для PN-R706/PN-R606; две ручки на
PN-R606)
Внимание
• По вопросам установки/ демонтажа дополнительных устройств обращайтесь к дилеру SHARP.
