31
P
n

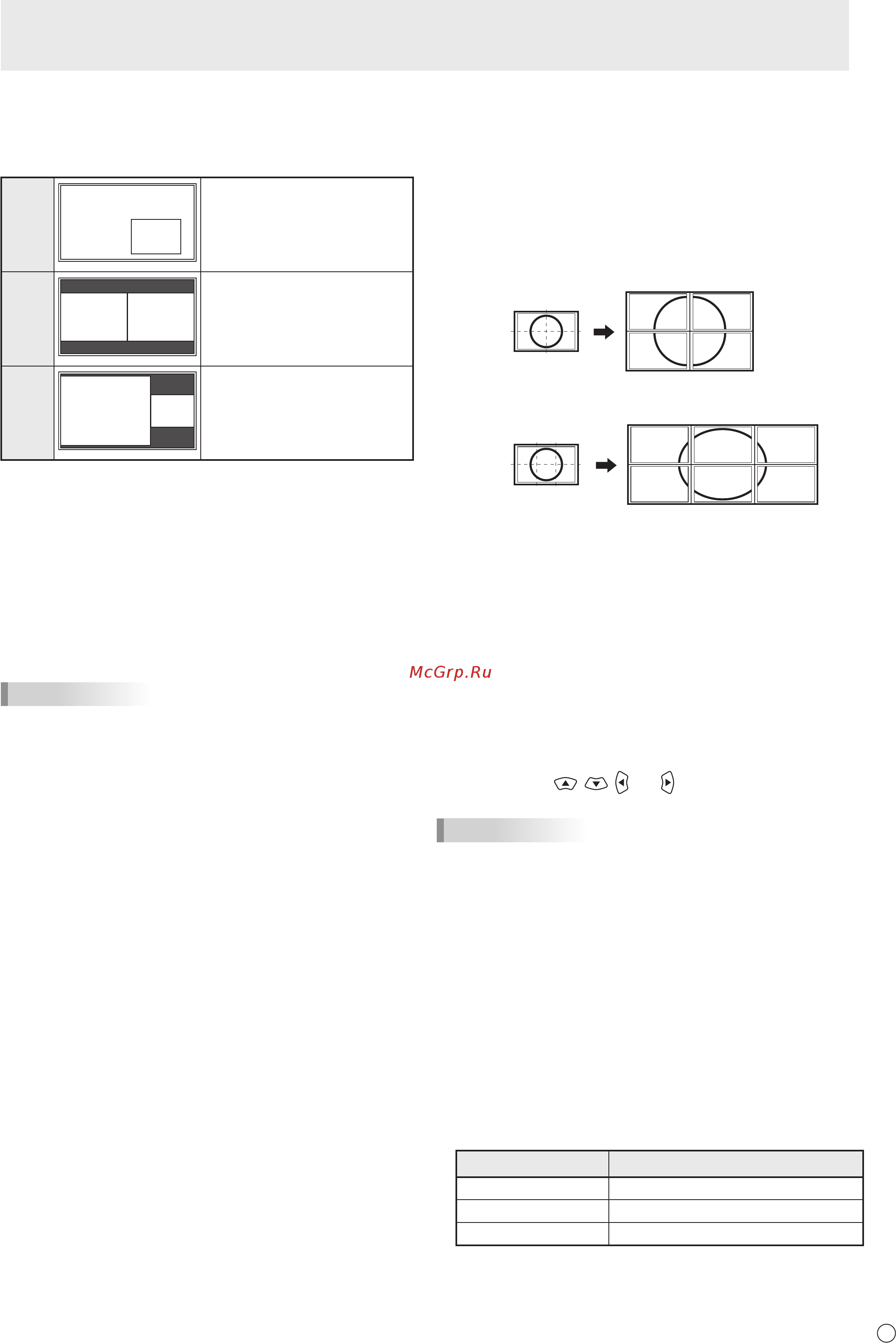

Изображение на двух экранах
Имеется возможность одновременного отображения 2 экранов.
Установите эту функцию в пункте PIP MODES <РЕЖИМЫ
PIP> в PIP/PbyP в меню MULTI/PIP <МУЛЬТИ/PIP>.
PIP
Основной экран
Вспомогательный
экран
Вспомогательный экран
отображается внутри
главного экрана.
PbyP
Основной
экран
Вспомогательный
экран
Основной экран и
вспомогательный экран
отображаются в линию.
PbyP2
Основной
экран
Вспомогательный
экран
Отображает основной экран с
разрешением 1280 пикселей в
самом длинном направлении
и вспомогательный экран в
линии.
* Выбранный в данный момент входной сигнал отображается на
главном экране.
* Возможны следующие комбинации:
DisplayPort - DVI-D
DisplayPort - HDMI1 или HDMI2
DisplayPort - D-SUB[RGB]
DisplayPort - D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>
DisplayPort - OPTION
DVI-D - D-SUB[RGB]
DVI-D - D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>
HDMI1 или HDMI2 - D-SUB[RGB]
HDMI1 или HDMI2 - D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>
D-SUB[RGB] или D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]> - OPTION
ПОДСКАЗКИ
• Вы можете нарушить авторские права, защищенные
законом об авторском праве в случае, если
будете одновременно отображать изображение
экрана компьютера и изображение с телевизора/
видеомагнитофона для получения дохода или будете
показывать изображения в таком режиме публике.
•
Размер экрана для изображения на двух экранах тот же, что
и размер экрана для изображения одного экрана. Экран в
режиме Dot by Dot <РАЗВЕРТКА> отображается в размере
NORMAL <НОРМАЛЬНЫЙ>, за исключением случая, когда
он установлен как основной экран в режиме PIP.
• При выборе изображения на двух экранах функция
SCREEN MOTION <ДВИЖЕНИЕ ЭКРАНА> блокируется.
• При выборе изображения на двух экранах функция
CONNECT AUTO INPUT SELECT <АВТ.ВЫБОР ВХОДА
ПРИ ПОДКЛ.> и функция NO SIGNAL AUTO INPUT SEL.
<АВТ.ВЫБОР ВХ.ПРИ ОТС.СИГН.> блокируются.
• При выборе изображения на двух экранах увеличение
экрана невозможно.
•
При выборе изображения на двух экранах невозможно
установить D-SUB из опций INPUT SELECT <ВЫБОР ВХОДА>.
• При выборе изображения на двух экранах и входе
чересстрочного сигнала (1080i, 480i) на основной или
вспомогательный экран изображение воспроизводится
ненадлежащим образом.
• При выборе изображения на двух экранах невозможно
установить TREBLE <ВЫСОК>, BASS <НИЗКИЕ> или
BALANCE <БАЛАНС> в меню AUDIO <АУДИО>.
•
Если на экран подается сигнал 3840×2160 или 4096×2160,
вспомогательный экран не воспроизводит изображение.
•
Если DisplayPort STREAM <ПОТОК DisplayPort>
установлен на MST <МНОГОПОТОЧН. РЕЖИМ> или
если ROTATE 180° <ПОВОРОТ НА 180°> установлен
на ON <ВКЛ>, то режимы PIP MODES <РЕЖИМЫ PIP>
невозможно установить на PIP, PbyP или PbyP2.
•
Если HDMI CEC LINK <СВЯЗИ HDMI CEC> установлен в
режим AUTO <АВТО>, то SOUND CHANGE <ИЗМЕН-ИЕ
ЗВУКА> в меню PIP/PbyP может быть изменено на MAIN
<ОСНОВНОЙ> в связи с переключением входа экрана
или работой устройства, подключенного через HDMI.
n
УВЕЛИЧИТЬ
• Имеется возможность соединить несколько мониторов и
объединить их в один большой экран, на котором можно
будет показывать изображение.
• Можно соединять до 5 мониторов в горизонтальном и
вертикальном направлениях.
• На каждом мониторе отображаются увеличенные части
разделенных изображений.
(Пример)
Горизонтальное направление: 2 монитора
Вертикальное направление: 2 монитора
Горизонтальное направление: 3 монитора
Вертикальное направление: 2 монитора
Процедура настройки
Настройте при помощи MULTI <МУЛЬТИ> в меню MULTI/PIP
<МУЛЬТИ/PIP>.
1. Установите для параметра ENLARGE <УВЕЛИЧИТЬ>
значение ON <ВКЛ>.
2. Выберите пункт ADVANCED (ENLARGE)
<ДОПОЛНИТЕЛЬНЫЙ (УВЕЛИЧИТЬ)>.
3.
В параметре ENLARGE H <УВЕЛИЧИТЬ ПО ГОРИЗОНТАЛИ>
укажите количество мониторов в горизонтальном направлении.
4. В параметре ENLARGE V <УВЕЛИЧИТЬ ПО
ВЕРТИКАЛИ> укажите количество мониторов в
вертикальном направлении.
5. В ENLARGE-POS <ПОЗИЦИЯ УВЕЛИЧИТЬ> укажите
ту часть разделённого изображения, которая будет
отображаться на каждом мониторе.
1) Нажмите кнопку ENTER.
2)
Нажимайте , , или , чтобы выбрать
положение, затем нажмитее кнопку MENU.
ПОДСКАЗКИ
• При использовании функции Увеличение функция SCREEN
MOTION <ДВИЖЕНИЕ ЭКРАНА> использоваться не может.
• При использовании функции Увеличение функция
CONNECT AUTO INPUT SELECT <АВТ.ВЫБОР ВХОДА ПРИ
ПОДКЛ.> и функция NO SIGNAL AUTO INPUT SEL. <АВТ.
ВЫБОР ВХ.ПРИ ОТС.СИГН.> деактивируются.
• При использовании функции Увеличение функция
HDMI AUTO VIEW <АВТОПРОСМОТР HDMI СИГНАЛА>
использоваться не может.
n
ZOOM2 SPECIAL SETTING
<СПЕЦ. НАСТРОЙКА МАСШТАБ2>
Если при подключении ноутбука с одним из следующих разрешений
экрана на экране видны черные полосы по краям, установите для
ZOOM2 SPECIAL SETTING <СПЕЦ. НАСТРОЙКА МАСШТАБ2> в
INPUT SIGNAL <ВХОДНОЙ СИГНАЛ> в меню SCREEN <ЭКРАН>
значение ON <ВКЛ> и затем для параметра SIZE (Выбор размера
экрана) выберите значение ZOOM2 <МАСШТАБ2>.
Таким образом полосы по краям будут заполнены изображением.
Разрешение ноутбука
Соответствующий сигнал
*
1
1280x800
1280x1024, 1280x960, 1400x1050
*
2
1280x600 1280x720
1024x600 1024x768
*1: Этот параметр настройки доступен только для перечисленных выше
разрешений экрана (включая черные полосы).
*2: Используйте опцию автоматической регулировки экрана.
