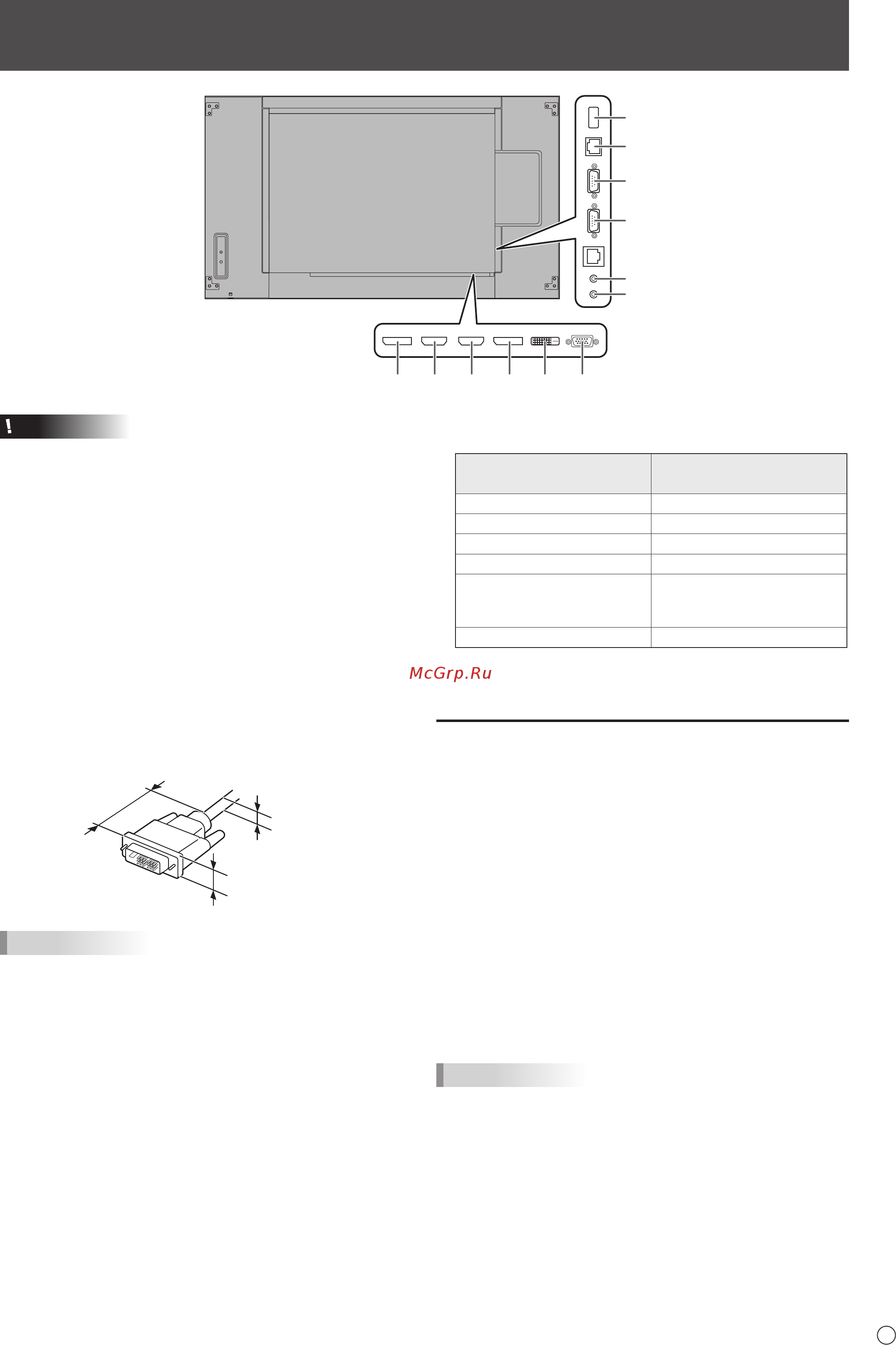

Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки,
прежде чем присоединять/отсоединять кабели. Также
прочтите руководство пользователя того оборудования,
которое будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам,
будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
• Запрещается использовать кабели с поврежденным
или деформированным разъемом. Несоблюдение
этих рекомендаций может привести к возникновению
неисправностей.
• Для входного разъема DVI-D используйте следующий
кабельный соединитель.
Длина между блоком разъемов и отрезком кабеля: не
более 37 мм
Максимальная толщина: не более 16 мм
Диаметр кабеля: не более 6,5 мм
Hе более 16 мм
Hе более 6,5 мм
Hе более 37 мм
ПОДСКАЗКИ
• Изображения могут отображаться неправильно
в зависимости от подсоединяемого компьютера
(видеокарта).
• Используйте автоматическую настройку экрана при
передаче изображения экрана компьютера в первый раз
с помощью D-SUB[RGB] или при изменении настроек
компьютера. Экран настраивается автоматически, когда
SELF ADJUST <АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в
меню MONITOR <МОНИТОР> установлена в ON <ВКЛ>.
• Если устройство воспроизведения подключено
напрямую через аудиовыход к динамикам или другим
устройствам, видео на мониторе может запаздывать по
отношению к звуку.
Для проигрывания звука устройство воспроизведения
должно быть подключено к аудиовходу монитора, а к
аудиовыходу монитора должны быть подсоединены
динамики или другие устройства.
•
Входные разъемы аудио, используемые в каждом из
режимов входа, имеют следующие настройки по умолчанию:
Режим ввода
Входной разъем аудио
(настройка по умолчанию)
DVI-D Входной разъем аудио
DisplayPort
Входной разъем DisplayPort
HDMI1 Входной разъем HDMI1
HDMI2 Входной разъем HDMI2
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[КОМПОНЕНТ]>
Входной разъем аудио
OPTION * Слот расширения
* Если вы использовали слот расширения для
расширения функций.
Соединение с оборудованием ПК или AV
1. Выходной разъем DisplayPort
• Видео в текущем режиме входа может быть выходом
на внешнее устройство.
• Используйте имеющийся в продаже кабель DisplayPort.
•
Вывод закодированного с помощью HDCP видео требует
наличия внешнего устройства с поддержкой HDCP.
• Этот разъем можно использовать для создания
шлейфового соединения* путем подключения этих
мониторов между собой через входной разъем
DisplayPort на каждом мониторе.
*: До 25 мониторов.
До 4 мониторов, если для видеосигнала
используется система кодирования HDCP.
До 4 мониторов, если режим входа первого монитора
D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>.
До 2 мониторов, если режим входа первого
монитора DisplayPort (MST).
ПОДСКАЗКИ
• Длина сигнальных кабелей или окружающая среда
могут оказывать влияние на качество изображения.
• Выходной экран может отображаться неправильно.
В этом случае отключите питание всех мониторов,
соединенных между собой последовательно, а затем
включите питание снова.
•
При установке мониторов, соединенных между собой
последовательно, установите NO SIGNAL AUTO INPUT SEL.
<АВТ.ВЫБОР ВХ.ПРИ ОТС.СИГН.> в положение OFF <ВЫКЛ>.
• Вывод видео деактивирован в следующих случаях:
когда питание отключено;
когда монитор находится в режиме ожидания входного
сигнала.
