Sharp PN-R426 [60/66] N чертежи с указанием размеров
![Sharp PN-R426 [60/66] N чертежи с указанием размеров](/views2/1388743/page60/bg3c.png)
60
P
n

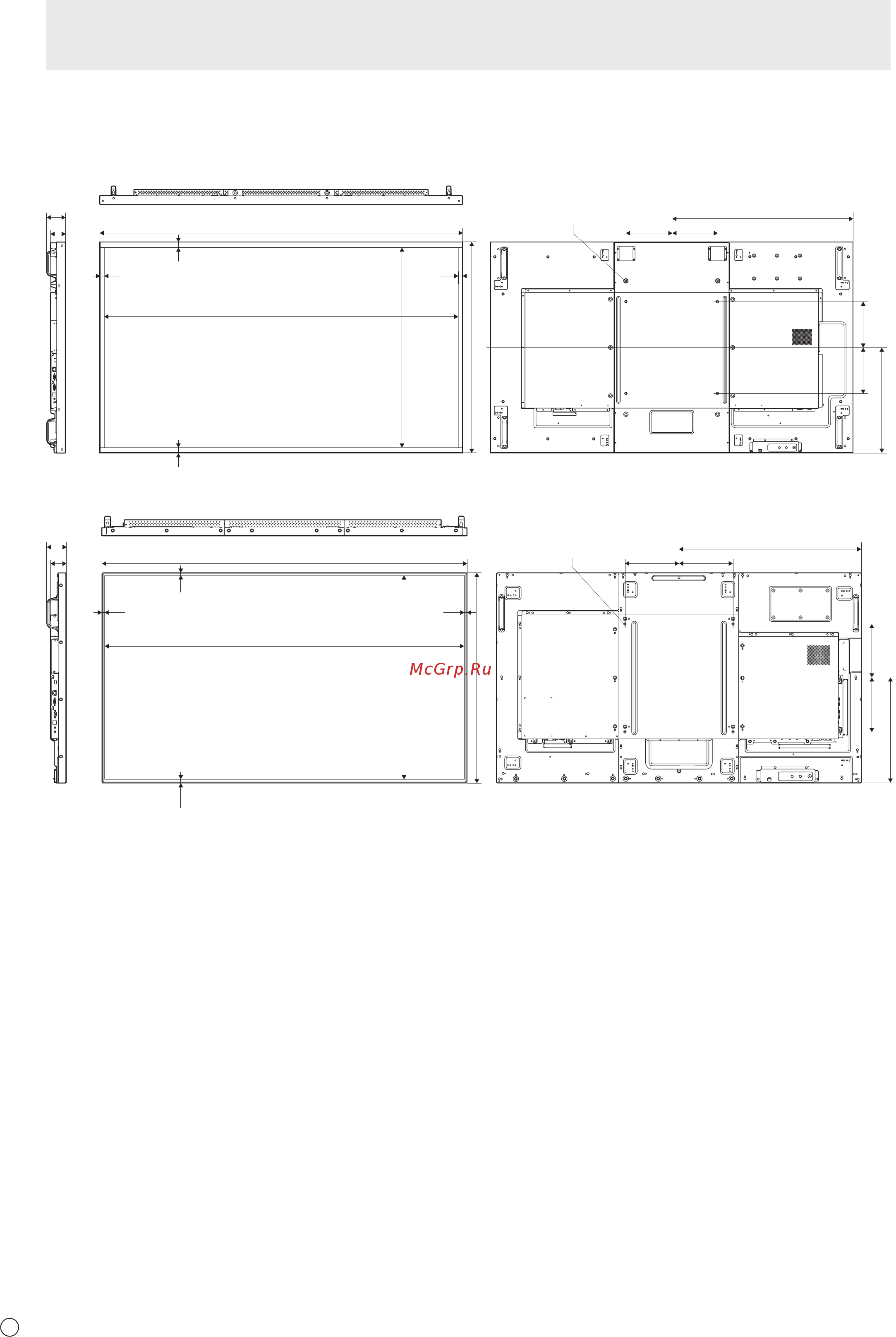

Чертежи с указанием размеров
Имейте в виду, что указанные значения являются приблизительными.
[PN-R706]
Высота видимой
части экрана
(
870)
Ширина видимой части экрана (1541)
918
1579
24 24
19
19
81
65
Единица измерения: мм
200
Отверстия VESA *
200
789,5
200 200
459
[PN-R606]
1349
Ширина видимой части экрана (1333)
775
200 200
Единица измерения: мм
674,5
196 204
392
8
13
8
8
Отверстия VESA *
72
60
Высота видимой
части экрана
(754)
При креплении монитора убедитесь, что используются кронштейны для крепления к стене, совместимые с методом
крепления VESA.
SHARP рекомендует использовать винты M6 и затяжку винтов.
Обратите внимание, что глубина отверстия для винта в мониторе равна 14 мм. Слабое крепление может привести к
падению изделия, что, в свою очередь, может стать причиной серьезных травм людей, а также привести к повреждению
изделия. Длина винта должна быть такой, чтобы из отверстия в мониторе выступало не менее 12 мм резьбы.
Используйте кронштейн, отвечающий критериям стандарта UL1678 и способный выдержать как минимум 4-кратный вес
монитора.
