Sharp PN-H701 [10/60] Название деталей
![Sharp PN-H701 [10/60] Название деталей](/views2/1388779/page10/bga.png)
10
P

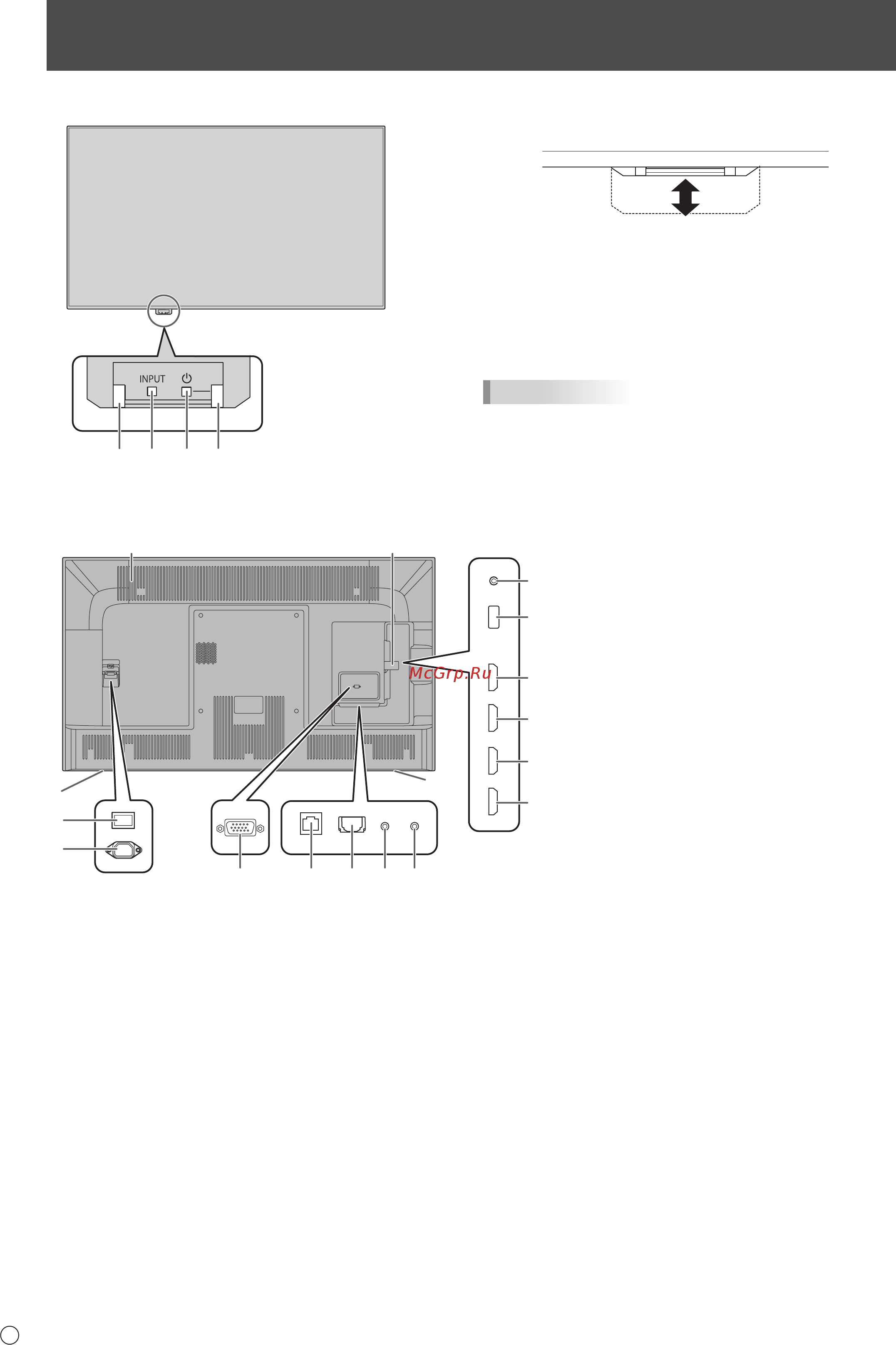

Название деталей
n
Вид сзади
11
12
13
14
15
16
9810
3
3
1 2
67
4
5
n
Вид спереди
2
3
45
1
Доступ к рабочей панели
1. ЖК панель
2. Датчик для дистанционного управления
(См. стр. 16.)
3. Переключатель входа (См. стр. 18.)
4. Выключатель питания (См. стр. 17.)
5. LED- индикатор питания (См. стр. 17.)
ПОДСКАЗКИ
• Используйте острый предмет, такой как ручка, для
нажатия на выключатель.
1. Вентиляционные отверстия
2. Крышка флэш-накопителя USB
(См. стр. 15.)
3. Динамики
4
. Главный выключатель питания
(См. стр. 17.)
5
.
Входной разъем питания переменного
тока (См. стр. 14.)
6.
Входной разъем ПК D-sub (См. стр. 13.)
7. Разъем LAN (См. стр. 13.)
8. Цифровой выходной разъем аудио
(оптический) (См. стр. 13.)
9. Входной разъем аудио (См. стр. 13.)
10. Р
азъем CONTROL <УПРАВЛЕНИЕ>
(Входной разъем RS-232C) (См. стр. 13.)
11.
Главный выключатель питания
(См. стр. 13.)
12. USB-порт
(См. стр. 13.)
13. Входной разъем HDMI1 (См. стр. 12.)
14. Входной разъем HDMI2 (См. стр. 12.)
15. Входной разъем HDMI3 (См. стр. 12.)
16. Входной разъем HDMI4 (См. стр. 12.)
