Sharp PN-H701 [12/60] Подсоединение периферийного оборудования
![Sharp PN-H701 [12/60] Подсоединение периферийного оборудования](/views2/1388779/page12/bgc.png)
12
P
8
6
1
2
3
4
7910511
Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки,
прежде чем присоединять/отсоединять кабели. Также
прочтите руководство пользователя того оборудования,
которое будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам,
будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
• Запрещается использовать кабели с поврежденным
или деформированным разъемом. Несоблюдение
этих рекомендаций может привести к возникновению
неисправностей.
ПОДСКАЗКИ
•
Изображения могут отображаться неправильно в
зависимости от подсоединяемого компьютера (видеокарта).
• При передаче изображения экрана ПК через разъем
D-SUB или при изменении настроек ПК выполняйте
автоматическую настройку, используя SCREEN
POSITION <ПОЛОЖЕНИЕ ЭКРАНА> в INPUT SELECT
<ВЫБОР ВХОДА> в меню SETUP <УСТАНОВКА>.
• Если устройство воспроизведения подключено
напрямую через аудиовыход к динамикам или другим
устройствам, видео на мониторе может запаздывать по
отношению к звуку.
Для проигрывания звука устройство воспроизведения
должно быть подключено к аудиовходу монитора, а к
аудиовыходу монитора должны быть подсоединены
динамики или другие устройства.

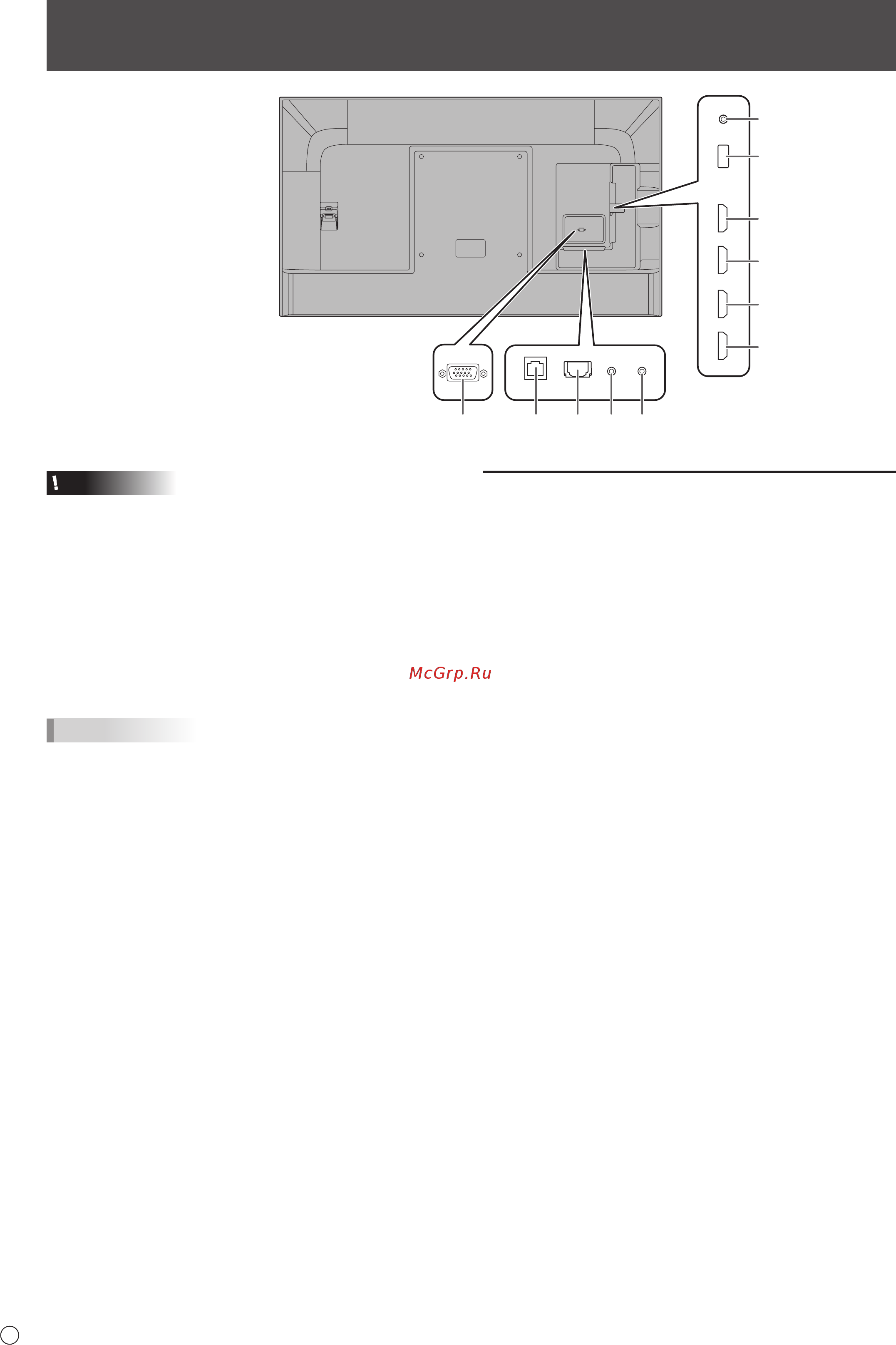

Соединение с оборудованием ПК или AV
1. Входной разъем HDMI1
2. Входной разъем HDMI2
3. Входной разъем HDMI3
4. Входной разъем HDMI4
•
Соедините имеющимся в продаже сертифицированным
кабелем HDMI (рекомендуется использовать
высокоскоростной кабель). Используйте высокоскоростной
кабель HDMI для соединения в следующих случаях:
- При подключении устройства, поддерживающего
вывод в формате 4K2K.
- При подаче на вход монитора видеосигнала
разрешением 1080p
•
Входным разъемом HDMI1 поддерживается функция
канала возврата аудиосигнала (Audio Return Channel, ARC).
Подключайте аудиоустройства, поддерживающие функцию
ARC, кабелем HDMI ко входному разъему HDMI1.
• При использовании входного разъема аудио со
входом HDMI применяйте входной разъем HDMI 3
и устанавливайте для AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД> в INPUT SELECT <ВЫБОР ВХОДА>
в меню SETUP <УСТАНОВКА> значение HDMI +
ANALOG <HDMI + АНАЛОГОВЫЙ>.
• Входной разъем HDMI4 совместим со MHL (Mobile
High-Denition Link).
Для просмотра на мониторе видео со смартфона,
совместимого со стандартом MHL, с одновременной его
зарядкой этот смартфон можно подключить с помощью
имеющегося в продаже кабеля MHL. При подключении
устройства, совместимого со стандартом MHL, вход
автоматически переключается на разъем HDMI4.
Данным изделием поддерживается стандарт MHL1.
• Поддержка технологии защиты авторских прав
- Входные разъемы HDMI1 – HDMI3: HDCP1.4
- Входной разъем HDMI4: HDCP2.2
При смене подключения к разъему HDMI1 – HDMI3 на
подключение к разъему HDMI4 или наоборот может
понадобиться изменение настроек компьютера.
• Для видеосигнала разрешением 3840 × 2160 (60 Гц)
- Входными разъемами HDMI1 – HDMI3
поддерживаются форматы 4:4:4, 4:2:2 и 4:2:0.
- Входным разъемом HDMI4 поддерживается только
формат 4:2:0.
- Если необходимость использования входного
сигнала формата 4:4:4 отсутствует, применяйте
входной разъем HDMI4. При использовании входного
разъема HDMI1 – HDMI3 возможен некорректный
вывод видео или звука.
