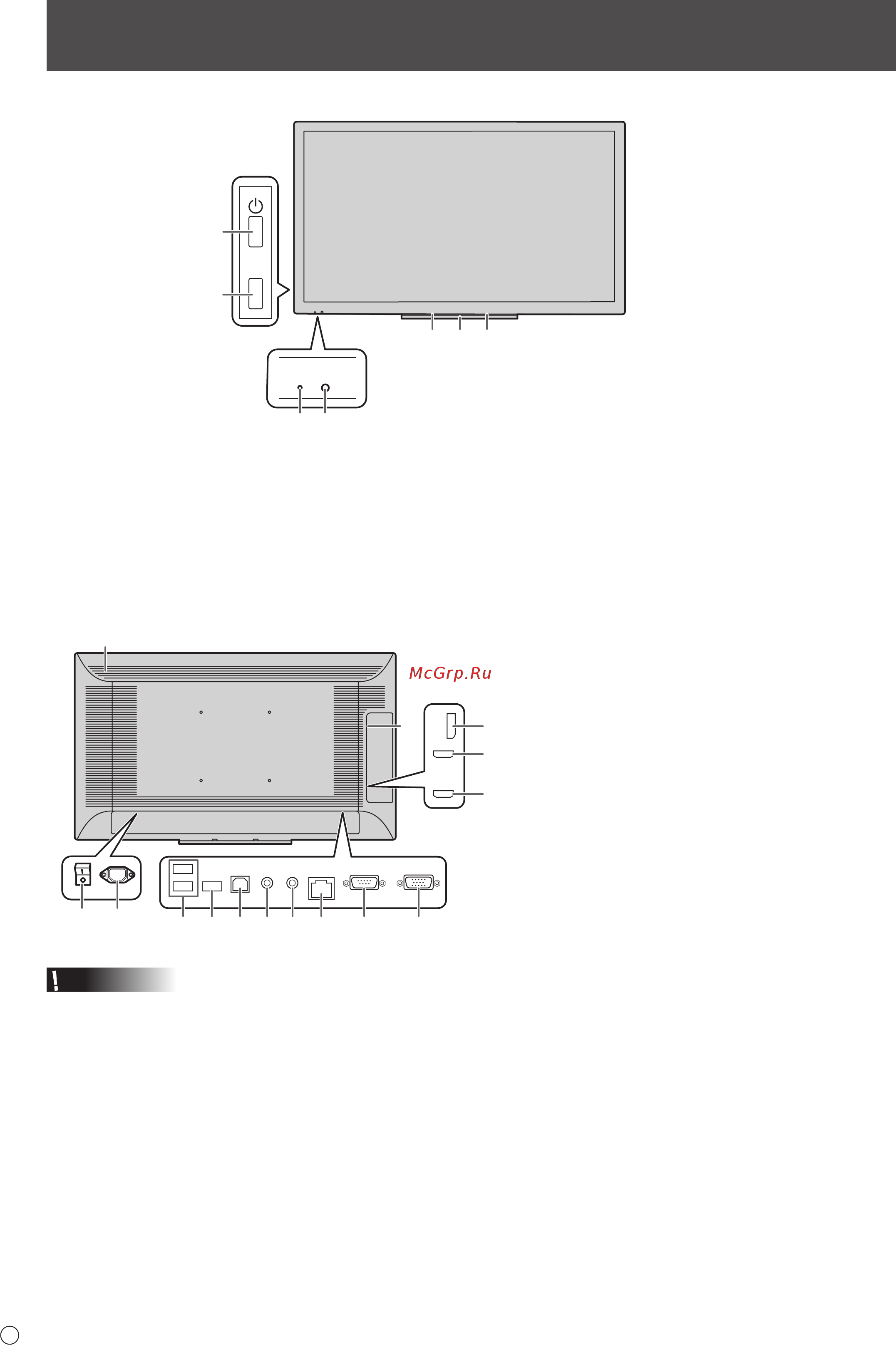

Элементы управления и разъемы
1. LED- индикатор питания (См. стр. 17.)
2. Датчик для дистанционного управления (См. стр. 15.)
3. Кнопка POWER (ПИТАНИЕ) (См. стр. 17.)
4. Кнопка TOUCH MENU (См. стр. 18.)
5. Динамики
6. Лоток (См. стр. 48.)
n
Вид сзади
7
8 9
10 * 11 12 13 15 1614
17
18
19
20
7. Вентиляционные отверстия
8. Главный выключатель питания (См. стр. 17.)
9. Входной разъем питания переменного тока
(См. стр. 13.)
10. USB-порт
(См. стр. 13.)
11.
USB-порт (для сенсорной панели)
(См. стр. 13.)
12.
Выходной разъем аудио
(См. стр. 12.)
13. Входной разъем аудио (См. стр. 12.)
14. Разъем LAN (См. стр. 12.)
15. Входной разъем RS-232C (См. стр. 12.)
16. Входной разъем D-sub (См. стр. 12.)
17. Входной разъем DisplayPort (См. стр. 12.)
18. Входной разъем HDMI1 (См. стр. 12.)
19. Входной разъем HDMI2 (См. стр. 12.)
20. Разъем расширения
Эта секция используется для подключения
аппаратных средств для в целях создания
расширенной функциональности. Наличие
данной секции для подключения не гарантирует
предоставление совместимых аппаратных
средств в будущем.
* Разъем для обновления встроенного ПО
Обычно не используется.
n
Вид спереди
TOUCH
MENU
2
556
1
3
4
Внимание
• По вопросам установки/ демонтажа дополнительных
устройств обращайтесь к дилеру SHARP.
