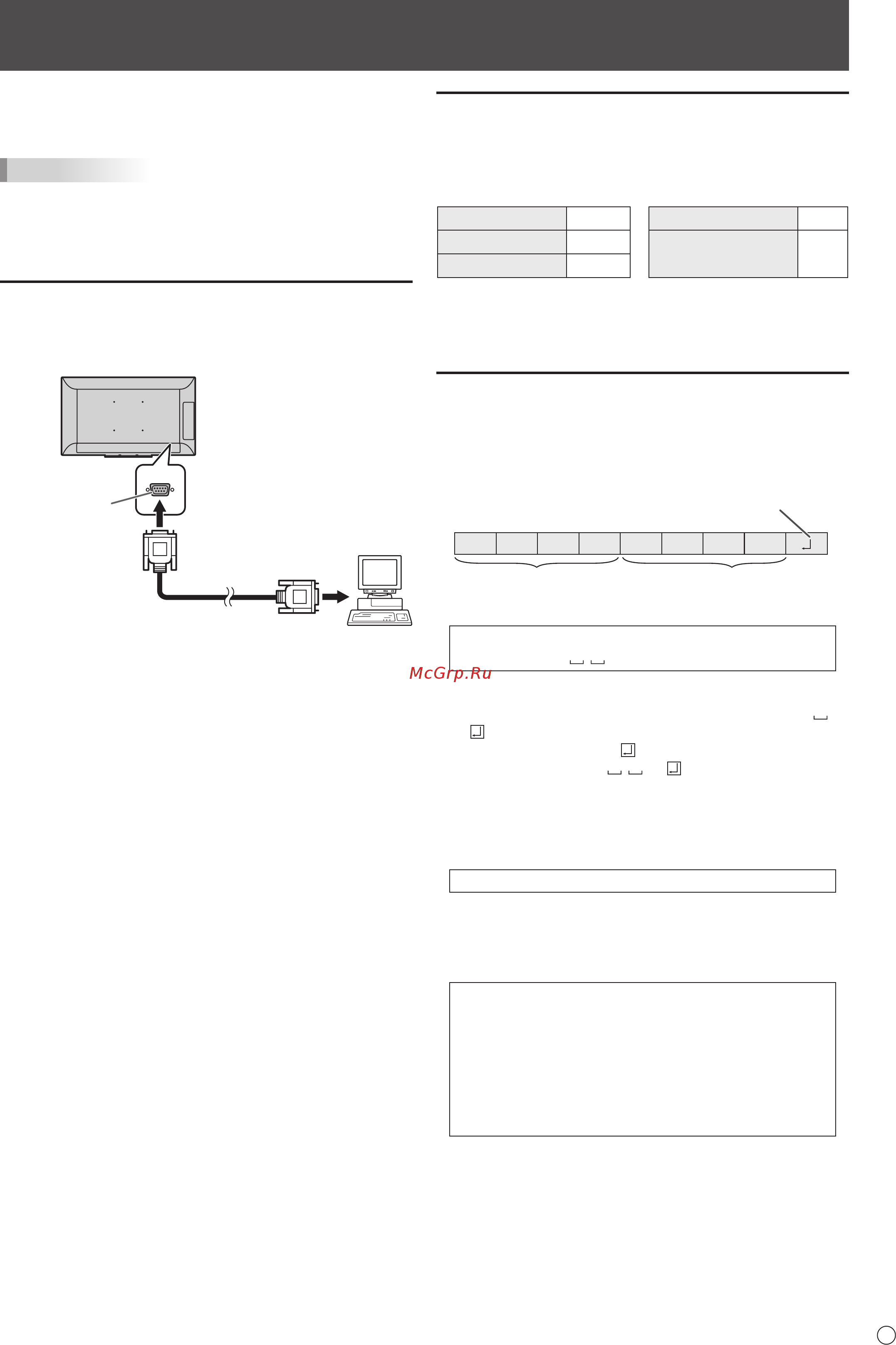

Sharp PN-40TC1 [31/50] Соединение с компьютером
![Sharp PN-40TC1 [31/50] Соединение с компьютером](/views2/1388795/page31/bg1f.png)
31
P
Управление монитором с помощью компьютера (RS-232C)
Можно управлять этим монитором с компьютера по
интерфейсу RS-232C (COM-порт).
ПОДСКАЗКИ
• Чтобы управлять монитором по RS-232C, установите
RS-232C/LAN SELECT <ВЫБОР RS-232C/LAN> в RS-
232C.
• Нельзя управлять одновременно по RS-232C и LAN.
Соединение с компьютером
Соедините прямым кабелем RS-232 COM-порт компьютере
(разъем RS-232C) и входной разъем интерфейса RS-232C
монитора.
Кабель прямого подключения
RS-232 (производится серийно)
Входной
разъем RS-232C
К COM-порту
Компьютер
Условия передачи данных
Установите настройки передачи данных по интерфейсу
RS-232C таким образом, чтобы они соответствовали
настройкам передачи данных монитора следующим
образом.
Скорость в бодах *
Стоповый бит
1 бит
Длина данных 8 бит
Управление
обменом данных
Нет
Бит паритета Нет
* Установите ту же скорость, что и для параметра BAUD
RATE <СКОРОСТЬ ДВОИЧНОЙ ПЕРЕДАЧИ> в меню
SETUP <УСТАНОВКА>. (первоначальное значение:
38400 бит/с)
Процедура обмена данными
n
Формат команды
Когда с компьютера на монитор отправляется команда,
монитор работает в соответствии с принятой командой и
посылает подтверждение на компьютер.
C1 C2 C3 C4 P1 P2 P3 P4
Код возврата
Поле команды
(4 предписанных
цифроб
у
квенных символа
)
Поле параметра
(Строка из 4 символов,
состоящая из: 0-9, пробел, ?)
Пример: VOLM0030
VOLM
30
* Не забывайте в качестве параметра задавать 4
символа. Если необходимо, добавляйте пробелы (“
”).
(“
” – это код возврата (0D
H
, 0A
H
или 0D
H
))
Неправильно : VOLM30
Правильно : VOLM 30
Если часть параметра состоит из 5 или более символов,
не используйте пробелы. Задавайте параметры, используя
указанные цифры или символы.
Пример: TCPP01025
Если в команде имеется “R”, которая обозначает
“Направление” по “Таблица команд RS-232C” на стр. 33, то
текущее значение может быть возвращено с помощью “?”
в качестве параметра.
Пример:
VOLM ? ? ? ? ←
С Компьютер на монитор
(Какая текущая настройка
громкости?).
30 ←
С монитора на Компьютер
(Текущая настройка громкости:
30).
