13
P

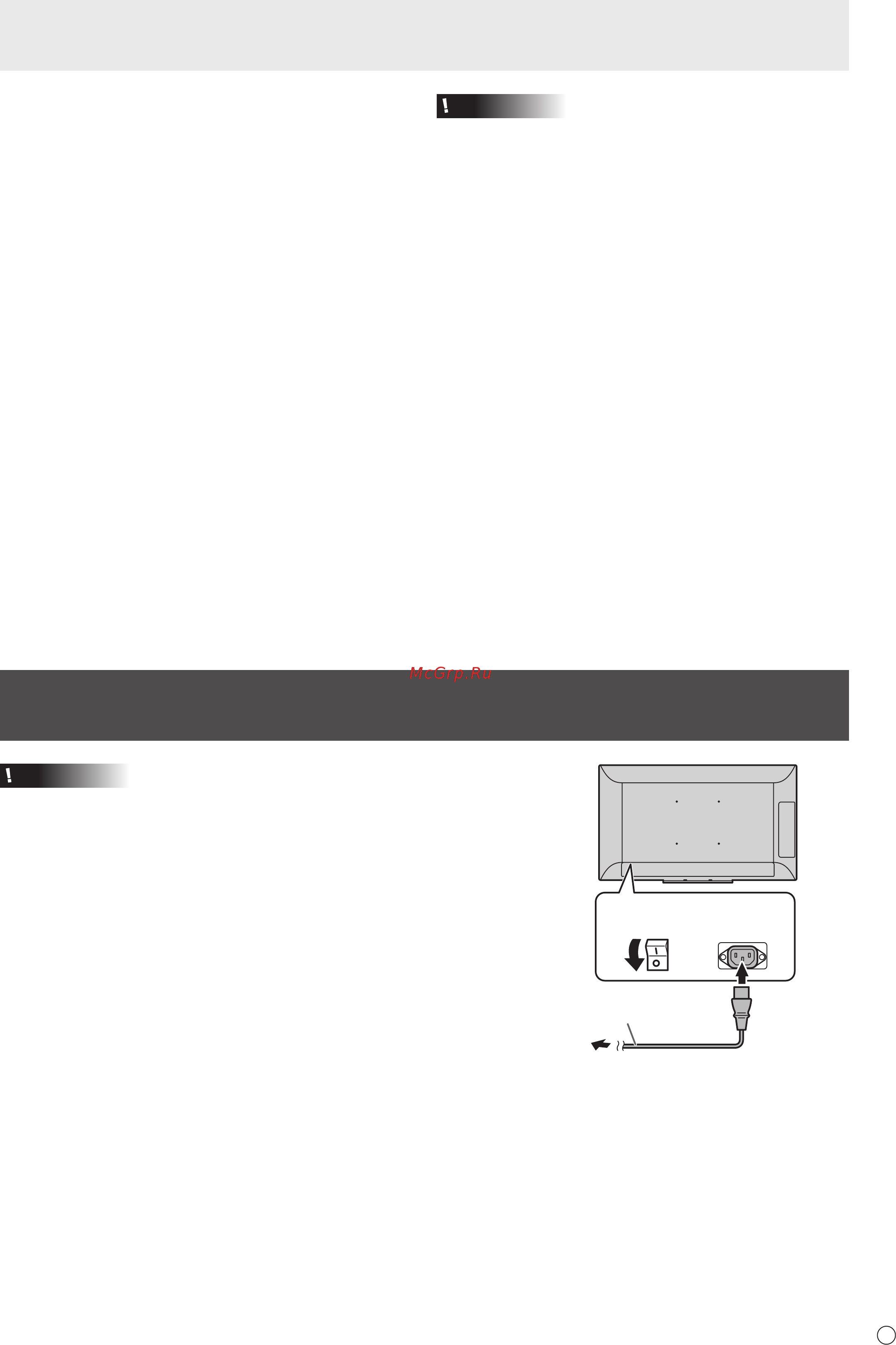

Присоединение шнура питания
Внимание
• Используйте только шнур питания, входящий в
комплект поставки монитора.
1. Выключите главный выключатель питания.
2. Вставьте вилку шнура питания (входит в поставку) в
входной разъем питания переменного тока.
3. Вставьте вилку шнура питания (входит в поставку) в
разъема питания.
Главный
выключатель
питания
Шнур питания
(входит в поставку)
2
1
Входной разъем
питания переменного
тока
Для разъема
питания
3
Подключение периферийного оборудования
Внимание
Меры предосторожности при использовании USB-
накопителя (флэш-накопителя USB, жесткого диска
USB и т.п.)
• Если в меню SETUP <УСТАНОВКА> для параметра
USB PORT SELECTION <ВЫБОР USB-ПОРТА>
установлено значение AUTO <АВТО> и режим входа
меняется на OPTION, соединения USB и сенсорной
панели переключаются на устройство в разъеме
расширения. Когда режим входа OPTION меняется
на другой, соединения USB и сенсорной панели
переключаются на монитор.
• Если во время обращения к USB-накопителю
переключается соединение, возможно повреждение
данных.
При подключении флэш-накопителя USB, чтобы
зафиксировать соединение, установите для параметра
USB PORT SELECTION <ВЫБОР USB-ПОРТА>
значение EXTERNAL <ВНЕШНИЙ> или OPTION, в
зависимости от подключенного устройства.
Либо установите значение MANUAL <РУЧНОЕ>,
смените режим входа и проверяйте отсутствие
обращения к USB-накопителю перед переключением
соединения вручную.
9. USB-порт (для сенсорной панели)
• Для использования сенсорной панели выполните
подсоединение к компьютеру с помощью прилагаемого
USB-кабеля.
10
.
USB-порт
• Может использоваться в качестве USB-концентратора
(совместимость с USB 2.0) компьютера, подключенного
к USB-порту (для сенсорной панели).
•
Если питание монитора находится в состоянии ON
<ВКЛ.>, возможна подача питания от USB-порта.
Если для параметра RESUME BY TOUCH <ВОССТАН.
ПО КАСАНИЮ> установлено значение ON <ВКЛ>,
подача питания от USB-порта возможна также в
состоянии ожидания входного сигнала.
•
Если для добавления функции используется разъем
расширения и устанавливается режим входа OPTION, с
устройством в разъеме расширения можно использовать
USB-устройство. (Если для параметра USB PORT
SELECTION <ВЫБОР USB-ПОРТА> установлено
значение, отличное от EXTERNAL <ВНЕШНИЙ>.)
В этом случае USB-устройство нельзя использовать
с компьютером, подключенным к USB-порту (для
сенсорной панели).
* Разъем для обновления встроенного ПО
Обычно не используется.
