![Sharp PN-40TC1 [12/50] 7 5 6 4 8](/img/pdf.png)
Sharp PN-40TC1 [12/50] 7 5 6 4 8
![Sharp PN-40TC1 [12/50] 7 5 6 4 8](/views2/1388795/page12/bgc.png)
12
P
2
975648
3
1
10 *

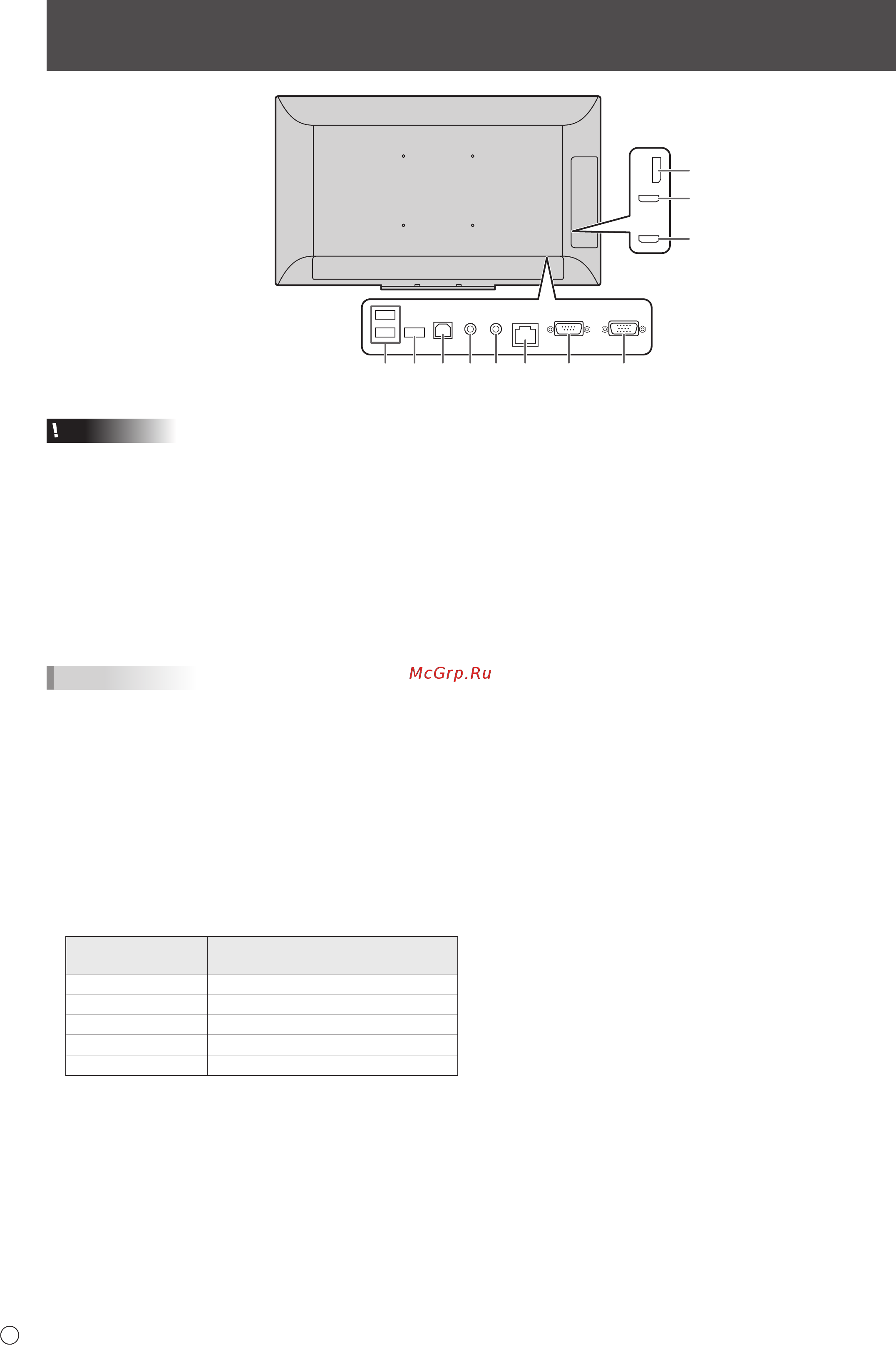

Подключение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки,
прежде чем присоединять/отсоединять кабели. Также
прочтите руководство пользователя того оборудования,
которое будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам,
будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
• Запрещается использовать кабели с поврежденным
или деформированным разъемом. Несоблюдение
этих рекомендаций может привести к возникновению
неисправностей.
ПОДСКАЗКИ
• Для использования сенсорной панели подсоедините
USB-кабель сенсорной панели к компьютеру.
• Изображения могут отображаться неправильно в
зависимости от подсоединяемого компьютера (видеокарта).
• Если устройство воспроизведения подключено
напрямую через аудиовыход к динамикам или другим
устройствам, видео на мониторе может запаздывать по
отношению к звуку.
Для проигрывания звука устройство воспроизведения
должно быть подключено к аудиовходу монитора, а к
аудиовыходу монитора должны быть подсоединены
динамики или другие устройства.
• Входные разъемы аудио, используемые в каждом
из режимов входа, имеют следующие настройки по
умолчанию:
Режим ввода
Входной разъем аудио
(настройка по умолчанию)
DisplayPort Входной разъем DisplayPort
HDMI1 Входной разъем HDMI1
HDMI2 Входной разъем HDMI2
D-SUB Входной разъем аудио
OPTION * Разъем расширения
* Если использовался разъем расширения для
расширения функций.
1. Входной разъем HDMI1
2. Входной разъем HDMI2
• Используйте имеющийся в продаже кабель HDMI
(совместимый со стандартом HDMI).
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
AUDIO <АУДИО>. При выборе HDMI 1
и
HDMI 2 нет
необходимости подсоединения к входному аудио-
разъему.
3. Входной разъем DisplayPort
• Используйте имеющийся в продаже кабель DisplayPort
(совместимый со стандартом DisplayPort).
•
Выберите используемый входной разъем аудио в AUDIO
SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню AUDIO <АУДИО>.
При выборе DisplayPort нет необходимости
подсоединения к входному аудио-разъему.
4. Входной разъем D-sub
5. Входной разъем аудио
• Используйте аудио кабель без сопротивления.
6. Входной разъем RS-232C
• Вы можете управлять монитором с компьютера,
соединив между собой с помощью серийного прямой
кабель RS-232 этот разъем и компьютер.
7. Выходной разъем аудио
• Звук на выходе отличается в зависимости от режима
входа.
8. Разъем LAN
• Вы можете управлять монитором с компьютера через
локальную сеть, соединив данный разъем имеющимся
в продаже кабелем LAN с сетью.
