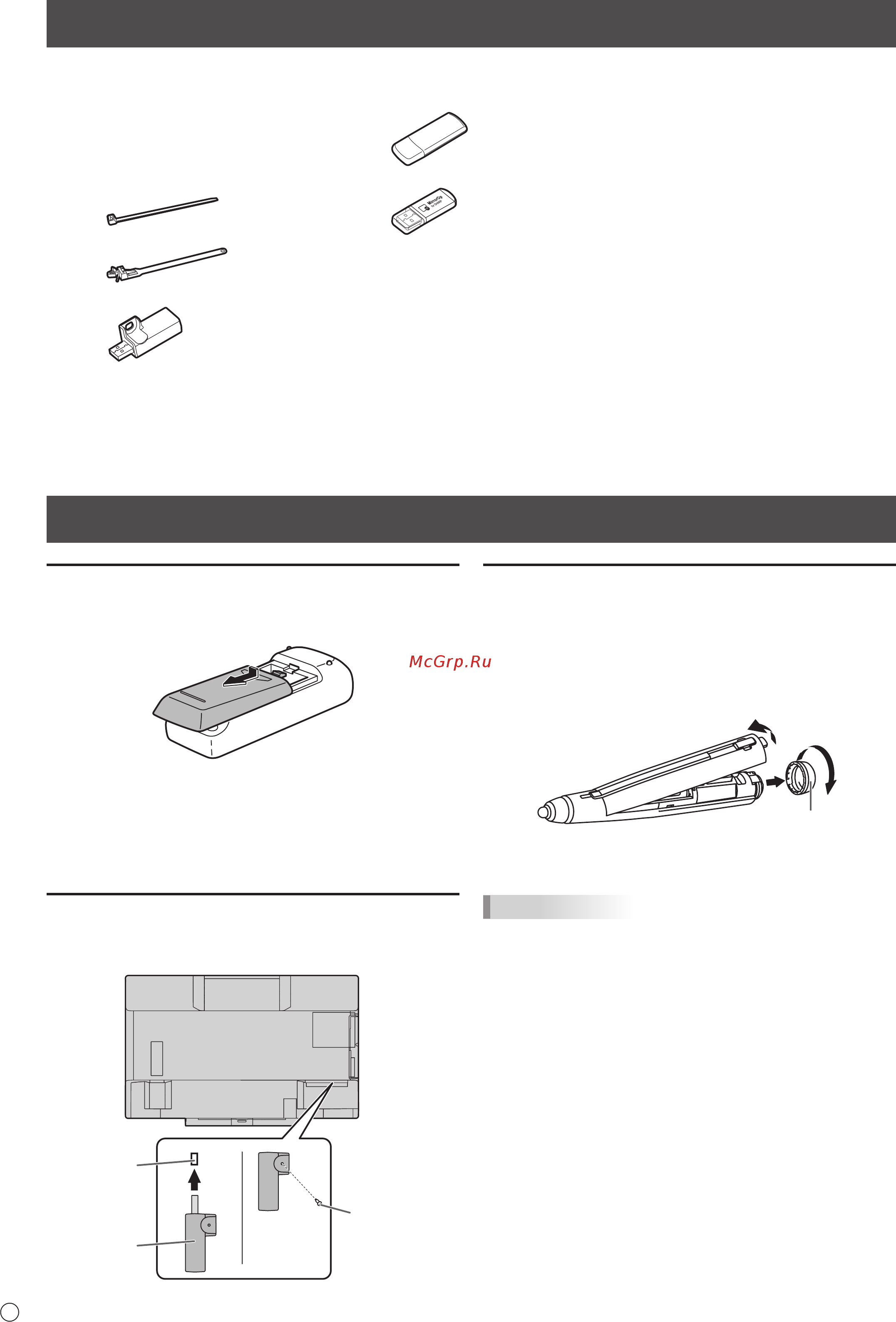

![Sharp PN-60TW3A [8/56] Preparing the remote control unit and the touch pen](/views2/1388805/page8/bg8.png)
6
E
Supplied Components
Preparing the Remote Control Unit and the Touch Pen
Installing the batteries
1. Press the cover gently and slide it in the direction of the
arrow.
2. See the instructions in the compartment and put in the
supplied batteries (R-6 (“AA” size) x 2) with their plus (+)
and minus (-) sides oriented correctly.
3. Close the cover.
Connecting the touch pen adapter
To use the touch pen, insert the touch pen adapter into the
touch pen adapter port on the monitor.
Touch pen
adaptor
Touch pen
adapter screw
(antitheft)
Touch pen
adapter port
Inserting the battery
1. Remove the battery cap.
2. Open the cover and insert the supplied battery (LR-03
(“AAA” size)) into the touch pen.
Check the plus (+) and minus (-) markings on the inside
of the touch pen and insert the battery in the correct
orientation.
Battery cap
1
2
3. Replace the cover and battery cap.
TIPS
• To use an optional touch pen with the monitor, the touch
pen must be registered in the touch pen adapter. (pairing)
For details, see the Touch pen Management Tool operation
manual.
If any components are missing, please contact your dealer.
Liquid Crystal Display Monitor: 1
Remote control unit: 1
Power cord
Remote control unit battery
(R-6 (“AA” size)): 2
Cable clamp: 3
Cable clamp (insertion type): 2
Touch pen adapter (PN-ZL05): 1
Wireless adapter (PN-ZW01): 1
Wireless token: 1
CD-ROM (Utility Disk): 1
SHARP Display Connect License: 1
Setup Manual (this manual): 1
Touch pen (PN-ZL02A): 1
Pen tip (for touch pen): 2
Touch pen battery (LR-03 (“AAA” size)): 1
Tray: 1
USB cable: 1
Eraser: 1
Camera mount: 1
Camera screw (inch thread): 1
Touch pen adapter screw (Step screw, M3): 1
Tray mounting screws (M3) : 5
Wireless adapter cover: 1
RS-232C conversion cable (3.5mm mini jack): 1
Cover SHARP logo: 1
Place this sticker onto the SHARP logo to cover
the logo.
* SHARP Corporation holds authorship rights to the Utility Disk program. Do not reproduce it without permission.
* For environmental protection!
Do not dispose of batteries in household waste. Follow the disposal instructions for your area.
